简易精度确认表 IM7580A/IM7581 IM7583/IM7585 (-7dBm～+7dBm，SLOW2时) (+1dBm，SLOW2时) 0.8 % 0.8 % 1 % 1 % 2 % 2 % 5 % 5 % 10 % 10 % 测量频率 [MHz] 测量频率 [MHz] Z [ ] Z [ ] 0.1 1 1 10 100 1000 10 100 1000 1000 100 100 10 10 1 1 0.1 0.1 …
17
Ea：
IM7583/IM7585/IM7587
频率 信号电平
Ea
FAST MED SLOW SLOW2
1 MHz～ 100 MHz
+1 dBm 0.581 0.557 0.532 0.524
-22.9 dBm ～ +0.9 dBm 1.005 0.815 0.71 0.63
-40 dBm ～ -23 dBm 3.622 2.501 1.7 1.43
100.1 MHz ～ 500 MHz
+1 dBm 0.652 0.634 0.621 0.616
-22.9 dBm ～ +0.9 dBm 0.858 0.769 0.71 0.678
-40 dBm ～ -23 dBm 1.72 1.336 1.06 0.85
500.1 MHz～ 1300 MHz
+1 dBm 0.86 0.841 0.823 0.818
-22.9 dBm ～ +0.9 dBm 1.093 0.988 0.92 0.881
-40 dBm ～ -23 dBm 2.068 1.625 1.31 1.16
1300.1 MHz～ 1800 MHz
+1 dBm 2.066 2.037 2.025 2.02
-22.9 dBm ～ +0.9 dBm 2.381 2.228 2.128 2.113
-40 dBm ～ -23 dBm 5.773 4.156 3.423 3.133
1800.1 MHz～ 3000 MHz
+1 dBm 4.539 4.5 4.46 4.437
-22.9 dBm ～ +0.9 dBm 4.867 4.753 4.608 4.547
-40 dBm ～ -23 dBm 9.748 7.682 6.468 5.874
频率 信号电平
Zsr
FAST MED SLOW SLOW2
1 MHz～ 300 MHz
+1 dBm 41.7 37.6 34.3 32.3
-22.9 dBm ～ +0.9 dBm 75.4 62.9 49.4 43.1
-40 dBm ～ -23 dBm 495.66 293.25 185.7 142.05
300.1 MHz～1000.0 MHz
+1 dBm 61.7 57.6 54.3 52.3
-22.9 dBm ～ +0.9 dBm 95.4 82.9 69.4 63.1
-40 dBm ～ -23 dBm 515.66 313.25 205.7 162.05
1000.1 MHz～1300 MHz
+1 dBm 111.7 107.6 104.3 102.3
-22.9 dBm ～ +0.9 dBm 145.4 132.9 119.4 113.1
-40 dBm ～ -23 dBm 565.66 363.25 255.7 212.05
1300.1 MHz～1800 MHz
+1 dBm 112.8 108.7 104.7 103.9
-22.9 dBm ～ +0.9 dBm 145.4 132.9 119.4 113.1
-40 dBm ～ -23 dBm 565.66 363.25 255.7 212.05
1800.1 MHz～ 3000 MHz
+1 dBm 212.8 208.7 204.7 203.9
-22.9 dBm ～ +0.9 dBm 245.4 232.9 219.4 213.1
-40 dBm ～ -23 dBm 665.66 463.25 355.7 312.05
频率 信号电平
Yor
FAST MED SLOW SLOW2
1 MHz～ 300 MHz
+1 dBm 15.6 13.8 12.3 11.8
-22.9 dBm ～ +0.9 dBm 48 35.6 25.5 21.7
-40 dBm ～ -23 dBm 277.15 193.45 122.5 87.1
300.1 MHz～1000.0 MHz
+1 dBm 35.6 33.8 32.3 31.8
-22.9 dBm ～ +0.9 dBm 68 55.6 45.5 41.7
-40 dBm ～ -23 dBm 297.15 213.45 142.5 107.1
1000.1 MHz～1300 MHz
+1 dBm 45.6 43.8 42.3 41.8
-22.9 dBm ～ +0.9 dBm 78 65.6 55.5 51.7
-40 dBm ～ -23 dBm 307.15 223.45 152.5 117.1
1000.1 MHz～1300 MHz
+1 dBm 75.6 73.8 72.3 71.8
-22.9 dBm ～ +0.9 dBm 108 95.6 85.5 81.7
-40 dBm ～ -23 dBm 337.15 253.45 182.5 147.1
1000.1 MHz～1300 MHz
+1 dBm 143.2 140.2 135.9 134.6
-22.9 dBm ～ +0.9 dBm 168 155.6 145.5 141.7
-40 dBm ～ -23 dBm 397.15 313.45 242.5 207.1
[Ω] ( F：测量频率[MHz] )
Zs =
( Zsr + 0.5 × F )
1000
[S] ( F：测量频率[MHz] )
Yo =
( Yor + 0.15 × F )
1000000
[%] ( Zx ：Z的测量值 单位[Ω])
｜ ｜
Eb =
Zs
Zx
Yo·
×100
Zx
+
()
简易精度确认表
IM7580A/IM7581 IM7583/IM7585
(-7dBm～+7dBm，SLOW2时) (+1dBm，SLOW2时)
0.8 % 0.8 %
1 % 1 %
2 % 2 %
5 % 5 %
10 % 10 %
测量频率 [MHz] 测量频率 [MHz]
Z []
Z []
0.1 11 10100 100010 100
1000 1000
100 100
10 10
1 1
0.1 0.1
可测量范围
L 可测量范围 C 可测量范围
频率 [ MHz ] 频率 [ MHz ]
0.01 0.010.1 0.11 110 10100 100
1000 100010000 10000
1 p 1 f
1 n 1 p
1 m 1 u
1 u 1 n
10 p 10 f
10 n 10 p
10 m 10 u
10 u 10 n
100 p 100 f
100 n 100 p
100 m 100 u
100 u 100 n
L [ H ]
C [ F ]
18
19

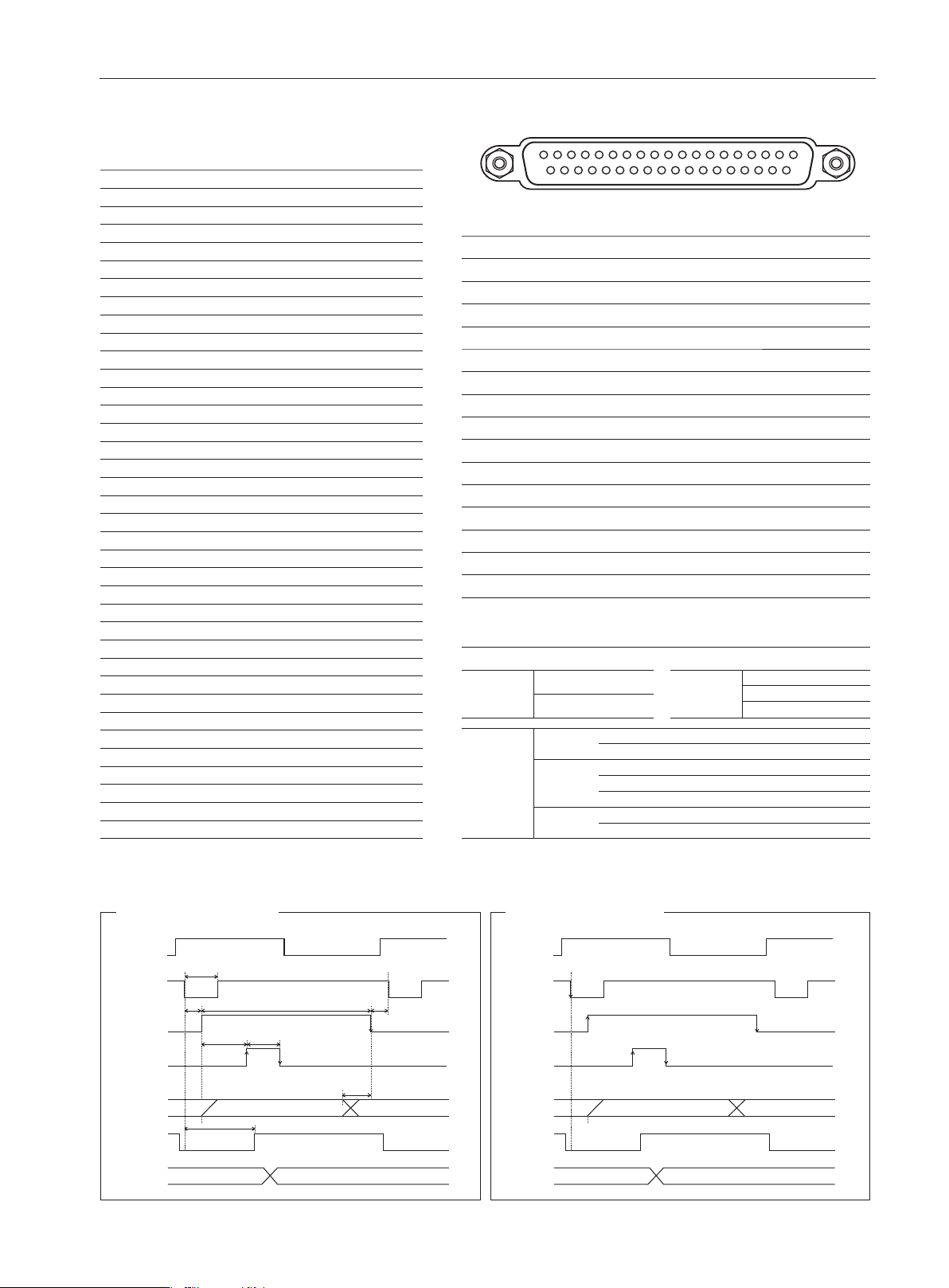

外部控制
EXT I/O处理接口信号一览
时序图
※此时序示例中TRIG信号的有效边沿设置为下降沿(ON) EOM ：OFF 从进入触发开始到测量处理结束为止
INDEX ：OFF 探头卡盘期间(不可拿开探头)
针 I/O 信号名称
1IN
TRIG
2IN
未使用
3IN
未使用
4IN
LD1
5IN
LD3
6IN
LD5
7IN
未使用
8-
ISO_5V
9-
ISO_COM
10 OUT
ERR
11 OUT
PARA1-HI,BIN1,PARA1-NG
12 OUT
PARA1-LO,BIN3,PARA2-NG
13 OUT
PARA2-IN,BIN5,PARA3-NG
14 OUT
AND,BIN7
15 OUT
PARA3-IN,BIN9,PARA4-IN
16 OUT
PARA4-HI
17 OUT
PARA4-LO
18 OUT
未使用
19 OUT
OUT_OF_BINS,CIRCUIT_NG
20 IN
未使用
21 IN
未使用
22 IN
LD0
23 IN
LD2
24 IN
LD4
25 IN
LD6
26 IN
LD_VALID
27 -
ISO_COM
28 OUT
EOM
29 OUT
INDEX
30 OUT
PARA1-IN,BIN2,PARA1-IN
31 OUT
PARA2-HI,BIN4,PARA2-IN
32 OUT
PARA2-LO,BIN6,PARA3-IN
33 OUT
PARA3-HI,BIN8,PARA4-NG
34 OUT
PARA3-LO,BIN10
35 OUT
PARA4-IN
36 OUT
未使用
37 OUT
未使用
信号名 功能
TRIG
外部触发
LD0 ～LD6
面板No.选择
EOM
测量结果结束信号
INDEX
测量动作结束信号
ERR
监测电平异常时
LD_VALID
执行面板读取
ISO_5V
绝缘电源5V输入
ISO_COM
绝缘电源端子
PARA1-HI～PARA4-HI
比较器判定结果为HI判定
PARA1-IN～PARA4-IN
比较器判定结果为IN判定
PARA1-LO～PARA4-LO
比较器判定结果为LO判定
OUT_OF_BINS
BIN判定结果
BIN1-BIN10
BIN判定分配BIN1~BIN10
CIRCUIT_NG
等效电路分析的比较器判定结果
PARA1-NG～PARA4-NG
PEAK判定结果
PARA1-IN～PARA3-IN
PEAK判定结果
AND
取4个参数测量值的判定结果的
AND结果输出
(判定结果全为IN时输出)
使用连接器
D-SUB 37针
母头#4-40英寸螺丝
适用连接器
DC-37P-ULR(焊接型)
DCSP-JB37PR(压接型)
日本航空电子工业公司制造
判定结果
上次判定
结果
卡盘
ON
ON
ON ON
ONOFF
OFF
OFF
卡盘释放
连接状态
TRIG
(测量开始信号)
EOM
(测量结束信号)
INDEX
(模拟测量结束信号)
ERR
(错误信号)
(判定结果输出)
LD_VALID
LD0～LD6
LCR模式测量时序示例
分析仪模式测量时间例
判定结果
上次判定
结果
卡盘
ON
ON
ON ON
ONOFF
OFF
OFF
卡盘释放
连接状态
TRIG
(测量开始信号)
EOM
(测量结束信号)
INDEX
(模拟测量结束信号)
ERR
(错误信号)
(判定结果输出)
LD_VALID
LD0～LD6
214365879
202122232425262728293031323334353637
141516171819 10111213
电气规格
输入信号
光电耦合绝缘隔离 无电压接点输入
输入ON电压：0～0.9 V/输入OFF电压：OPEN或5 V～24 V
输出信号
绝缘NPN开路集电极输出
最大负载电压：30 V/最大输出电流：50 mA/ch
残留电压：1 V以下(10 mA)，1.5 V以下(50 mA)
内置绝缘电源
电压：4.5 V～5 V/最大输出电流：100 mA
根据保护接地电位及测量电路浮动
