准确 的 测 量 从 高 品质 的 设 计 开 始 宽频带 的稳定测量 将高 稳 定 性测 量 变 为 可能的主 机测 量 部分 大型 固态屏 蔽 层 带来的 高 性能 化 为 了 实现良好的频率特性 ，根据 基本原理设 计 各回路 · 基板 组件 · 外壳 结构等 方面 。 此 外通过 数 据 分析 和严谨的 验 证将内部 基板式 样的形 状以 及 屏蔽结 构 调 整成最适用 的状态 ， 从而 实现 1 00k Hz ~ 3G H z…
可稳定测量高达 3GHz 的阻抗
※
1MHz~3GHz，覆盖大范围测量频率。降低偏差实现高稳定性测量。
为研究·开发等用途提供最好的高性价比产品
SMD 测试夹具 IM9201(另售)
使用可对应 6 种不同尺寸的 SMD 测量的专业治具
IM9201，能够简单并准确的测量。
※ IM7587
可稳定测量高达 3GHz 的阻抗
2
准确的测量从高品质的设计开始
宽频带的稳定测量
将高稳定性测量变为可能的主机测量部分
大型固态屏蔽层带来的高性能化
为了实现良好的频率特性，根据基本原理设计各回路·基板组件·外壳
结构等方面。
此外通过数据分析和严谨的验证将内部基板式样的形状以及屏蔽结构调
整成最适用的状态，从而实现 100kHz~3GHz 良好的频率特性，这些技
术精华都凝聚于这台小巧的机身之中。
关于测试头的测量端子，为了提高在宽频带测试下的测量精度，采用频
率范围更广的 3.5mm 连接器，比其他微波连接器在频繁地脱卸场景中
拥有更好的重复性能。
测量部分采用高分辨率 A/D 转换器。通过控制输入信号的电平和频率，
最大程度的利用了A/D 转换器的动态范围，实现了宽量程范围的阻抗测
试和最小偏差的测量。
模拟回路中搭载的辅助 FPGA 中使用了最佳的数字滤波器，它能消除各
回路中的干扰。此外，主要 FPGA 是通过将 64bit 浮点运算进行多段传输，
以减少误差实现高速运算处理。致力于测量的稳定性和高速化。
采用了贴合基板和 IC 形状的固态屏蔽层，降低了内部的交互耦合现象。
此外，还降低了对外部的辐射影响，提高了抗干扰性能，在机身做到最
轻量级别的同时也满足 EMC 的高
标准。
用于 IM7583，IM7585，IM7587 的测试头
固态屏蔽层内部
3
0.1
0
0.02
0.01
0.04
0.03
0.06
0.05
0.08
0.07
10.5ms 10
4
高速·稳定测量

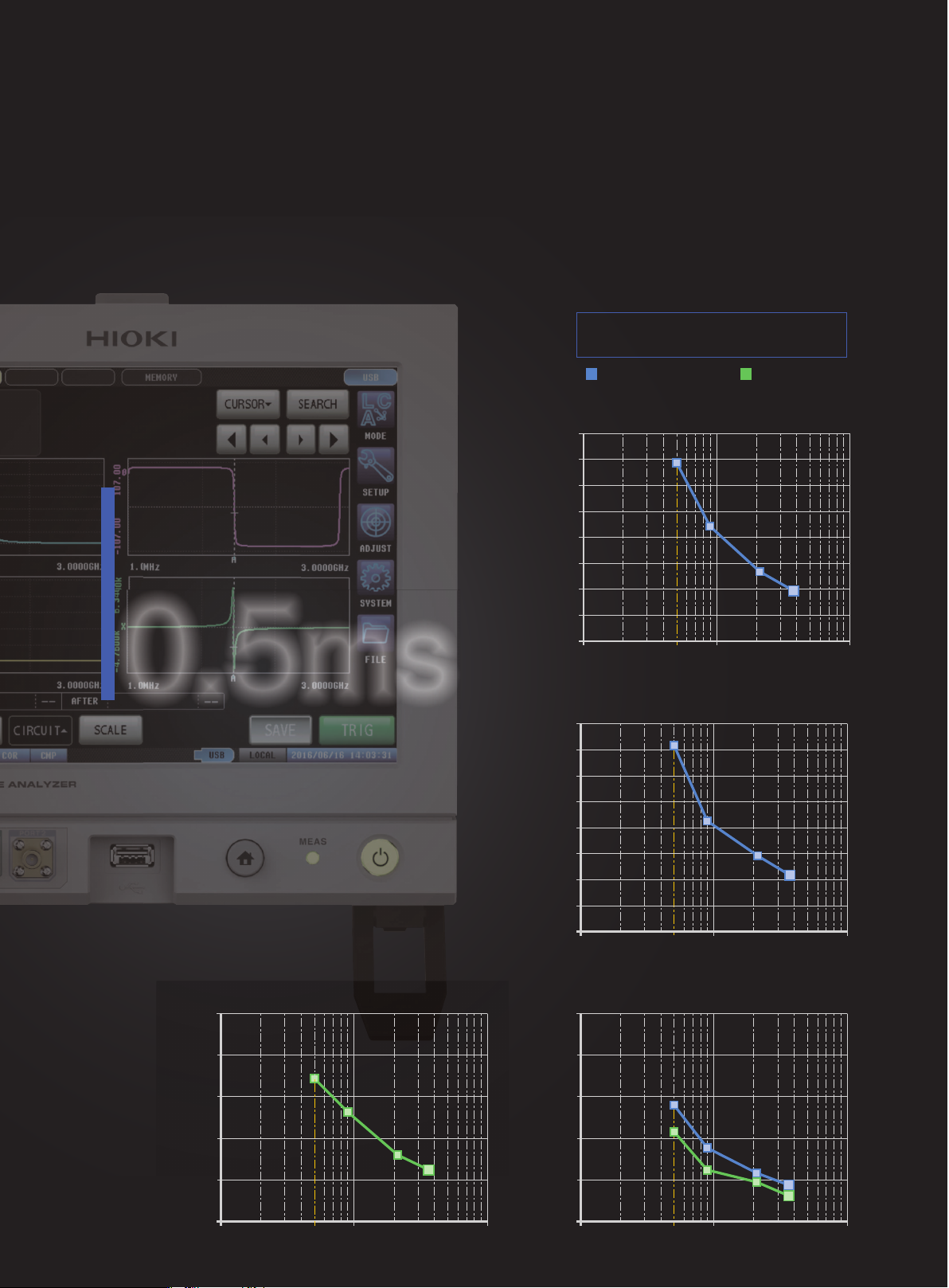

重复精度与模拟测量时间
(各测量频率的参考数据)
在测量中实现高速及高稳定性兼顾。
缩短工时，提高产能。
0.10.1
0.1
模拟测量时间 [ms]模拟测量时间 [ms]
模拟测量时间 [ms]
模拟测量时间 [ms]
IM7587，IM7583，IM7585 IM7580A，IM7581
测量频率 200 kHz 测量频率 100 MHz
测量频率 500 MHz
测量频率 3 GHz
信号电平：+1 dBm
被测物：1 nH
信号电平：+1 dBm
被测物：1 nH
信号电平：+1 dBm
被测物：100 nH
信号电平：+1 dBm
被测物：100 μH
重复精度(Z，3CV) [%]
重复精度(Z，3CV) [%]
重复精度(Z，3CV) [%] 重复精度(Z，3CV) [%]
00
0
0.0040.004
0.1
0.0080.008
0.2
0.0120.012
0.3
0.020.02
0.0160.016
0.4
11
10.5ms
0.5ms0.5ms 1010
10
所有机型
(模拟测量时间)
最快
0.5ms
