智能的测量和分析
连续测量功能
测量值查找功能
对测量、确认测量结果、判定测量值来说十分便捷的功能。
■ 分析模式下可用的功能
● LCR模式下可用的功能
■ ●
■
使用面板保存功能按照所保存的测量条件进行连续
测量。
还可和LCR/分析模式的测量条件组合进行测量。
组合后最多可连续测量46个。
也能通过外部控制端子(Handler interface EXT I/O)来执行。
使用LCR模式、分析模式可保存并读取所设的测量条
件、补偿值、补偿条件。
面板保存和读取功能
可保存面板数
LCR模式测量条件 30个
分析模式测量条件 16个

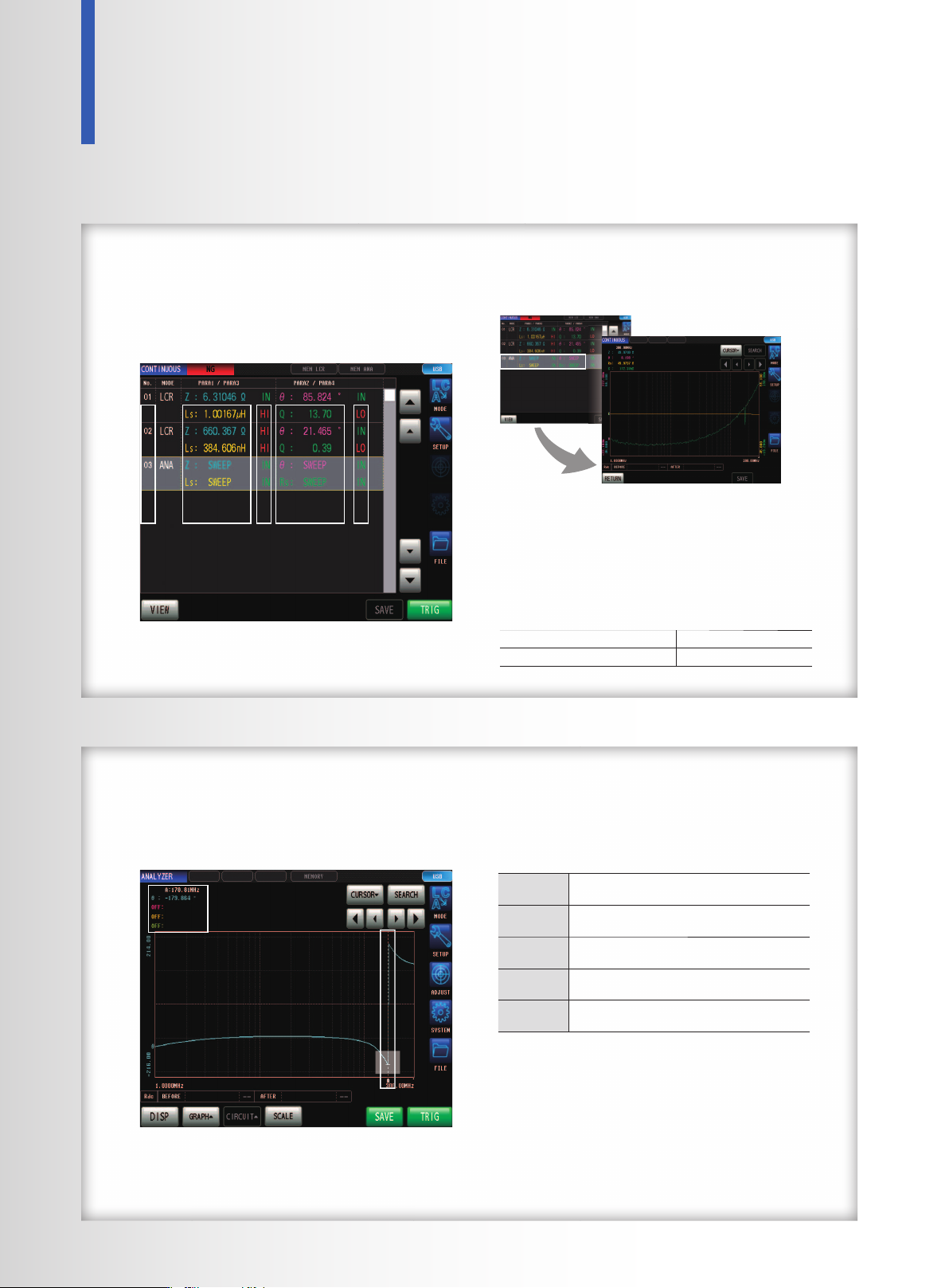

A连续测量中所设的面板No./B测量值/C各参数的判定结果
选择分析模式的面板就能看到波形
AB BCC
对于1个扫描的测量结果，可以自动的移动光标至任
意的测量值点上。
扫描测量结束后，自动按照设置移动光标。
自动查找功能
查找设置类型
最大值 移动光标至最大值
最小值 移动光标至最小值
目标值 移动至任意设置的测量值位置
极大值 移动光标至极大值(可设置滤波器)
极小值 移动光标至极小值(可设置滤波器)
A光标/B查找结果点/C结果点测量值
A
B
C
9
比较器功能
等效电路分析功能
■
■

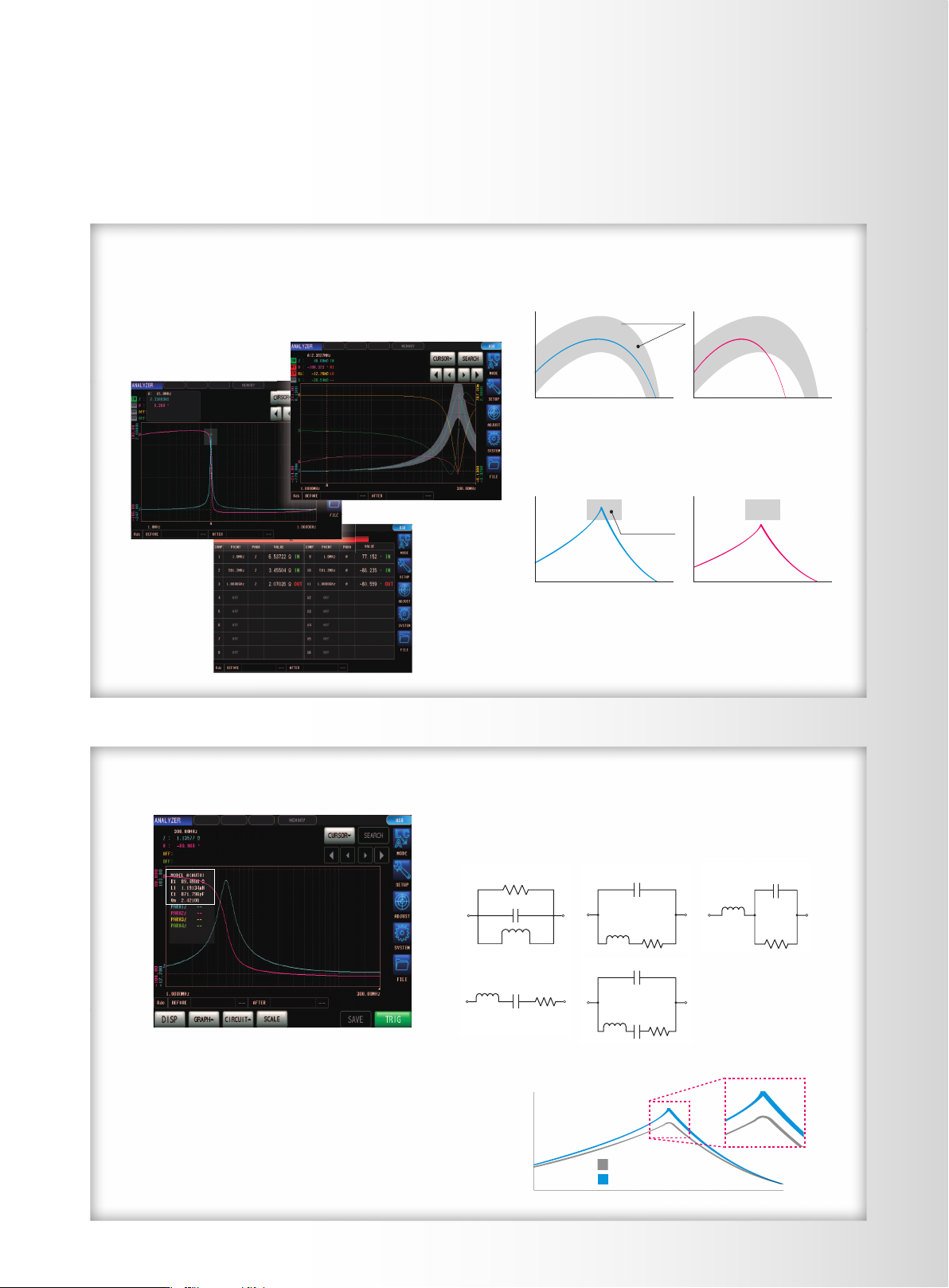

峰值判定画面
能够确认测量值是否进入任意设置的判定区域。适合判
断合格与否的功能。
用于1个扫描整体判定
设置上限值和下限值的范围，以IN/NG显示判定结果。
根据上限值、下限值、左限值、右限值设置范围，并以IN/
NG显示判定结果。
扫描的同时，按照提前设置的点进行判定。(最多16点)
用于共振点的判定
用于多个频率的同时判定
峰值判定
点判定
区域判定
IN判定 - 区域内 NG判定 - 区域外
判定区域
判定区域
IN判定 - 区域内 NG判定 - 区域外
A分析结果
A
根据测量结果可以分析下面5种电路的电路元件的各成分数
值(L/C/R)。
R1
C1
L1
R1
C1
L1
R1C1L1
R1
C0
C1L1
R1
C1
L1
模拟功能/残差显示
实测值
模拟值
Z
频率
差异
在等效电路分析结果的基础上进行模拟，和实测值进行比较，以
确认分析结果的准确性。
差值显示功能，则可以以数值形式直观的确认实测和模拟的差值
情况。
区域判定画面
点判定画面
10
保证高效、准确的测量
为了保证正确并可靠的测量，搭载了多种必备功能。
确认测量前后的接触状态
补偿功能
为了测量的准确性，建议在测量前进行补偿。
电气长度补偿
开路/短路补偿
开路/短路/Load补偿
进行从阻抗分析仪主机到标准面(测试头端子或样品连接端子任一)的
校正。
连接开路、短路、load3种补偿治具，测量各自的补偿数据并去除误
差因素。
以数值输入从标准面的测试样品接触面为止的电气长度，补偿相移
导致的误差。
测试头上安装治具时，需要输入治具的电气长度。
去除从校正标准面到样品的连接端子为止的误差因素(治具或测试线
等)。
测试头端子
(校正标准面)
样品连接端子
(校正标准面)
阻抗分析仪主机
测试头
连接线1m(选件2m)
接触/连接线/测试治具
测试样品

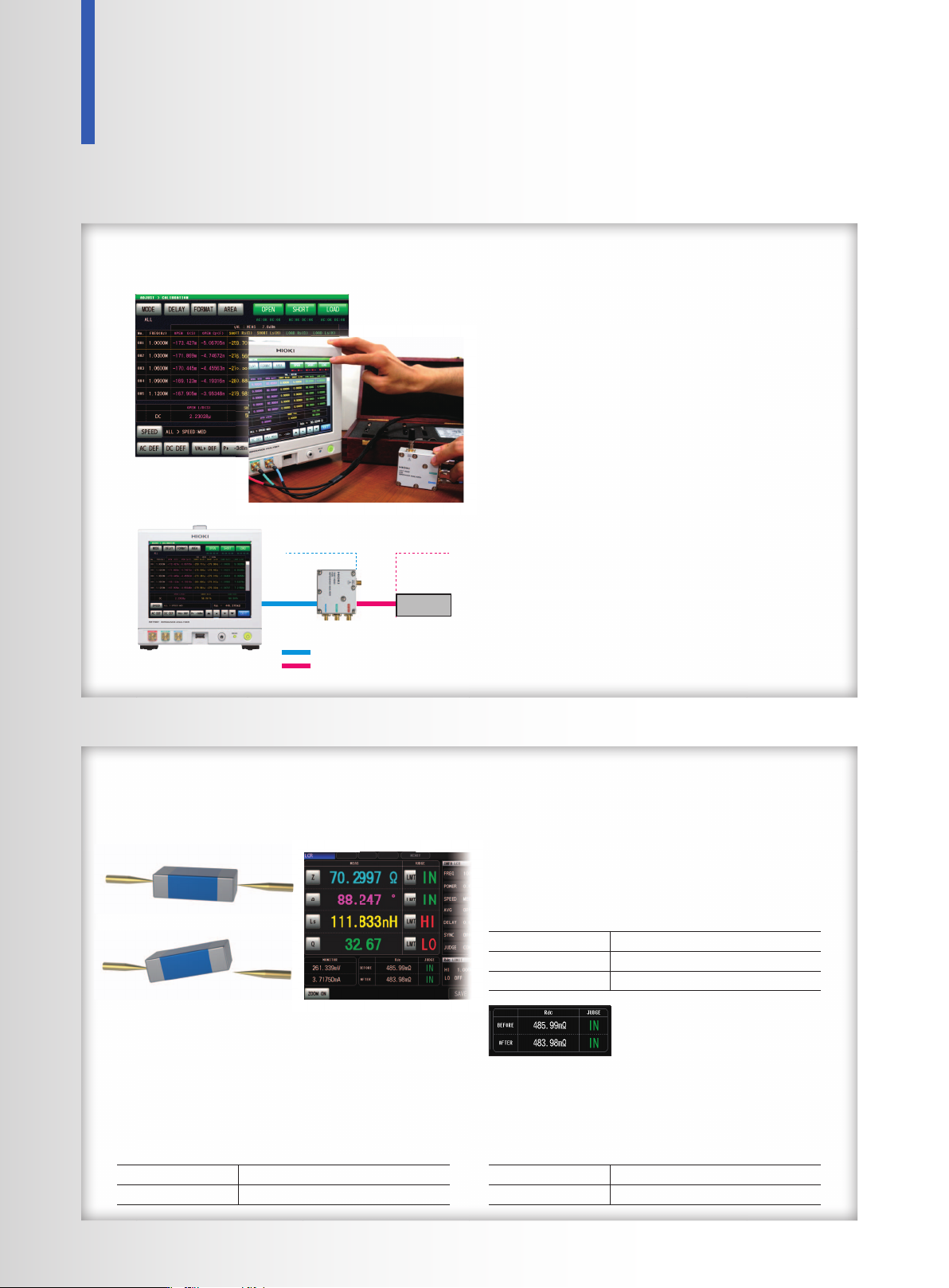

接触检查
检查测量端子和被测元件的接触状态。
测量中的波形变动检测
波形判定功能
DCR测量
适用于电感、磁珠、共模滤波器等的直流电阻值和低电感性元件的
接触检查。
测量过程中，确认元件和端子是否处于接触状态。
以最先读取的有效值波形为标准，当有效值的变动超出预设范围
时，输出错误提示。
设置接触电阻值的上下限并以此进行判定
精度保证范围 0.1 Ω - 100 Ω
测量时间 测量前/测量后/测量前后
输出格式 画面显示、EXT I/O输出
根据测量结果判定接触状态
Hi-Z筛选功能
开启该功能后，当测得的阻抗值大于设定的标准值时，测量端子的
接触状态会被判定为错误，并输出错误提示。
可设范围 1 Ω - 10000 Ω
输出格式 画面错误显示/EXT I/O错误输出
可设范围 相对于标准值0.01％ - 100.0%
输出格式 显示画面错误/EXT I/O错误输出
测量值 ＞ 上限值 - 显示HI
上限值 ≥ 测量值 ≥ 下限值 - 显示IN
测量值 ＞ 下限值 - 显示LO
接触检查·Hi-Z 筛选功能 DCR 测量
