第 4 章 操作篇 4-4 元件交换 75 4 4- 4. 元件交换 4-4- 1. 元件交换 作业 无论显示的画面是什么，只要发生 无元件 ，就会显示 [ 元件缺料 ] 对话框。 元件缺料对话框是指，显示不同装置 在 生产 过程中发生的无元件状态，并通知单元 整体的 无元件 状况，然 后调出 元件交换 对话框，以开始对发生 无元件 的 供给部 进行元件交换。 从 [ 元件缺料 ] 对话框的 无元件 状况 列表中选择无元件 的蓝色行。 …
第 4 章 操作篇
4-3 生产
74
4-3-14. 开始自动生产时确认内轴返回传感器
如在内轴返回传感器未正确调整的状态下就进行生产动作，有可能造成装置损坏，为此开始自动生产时将
进行内轴返回传感器的动作确认，当传感器未能正常检测出内轴返回时，将显示[内轴返回警告] 对话框，
促使进行传感器调整。
当显示[内轴返回警告] 对话框时，须要进行内轴返回传感器的调整，故请与维修部门联系。再有，如要忽
略警告时，可以在 [内轴返回警告] 对话框显示的状态下触摸[START] 按钮，以此开始自动生产。
注意
如出现［内轴返回警告］
对话框，且不实施传感器调整而持续使用机器，将有可能损坏机器。
第 4 章 操作篇
4-4 元件交换
75
4
4-4. 元件交换
4-4-1. 元件交换作业
无论显示的画面是什么，只要发生无元件，就会显示[元件缺料]对话框。
元件缺料对话框是指，显示不同装置在生产过程中发生的无元件状态，并通知单元整体的无元件状况，然
后调出元件交换对话框，以开始对发生无元件的供给部进行元件交换。
从[元件缺料]对话框的无元件状况列表中选择无元件的蓝色行。
[

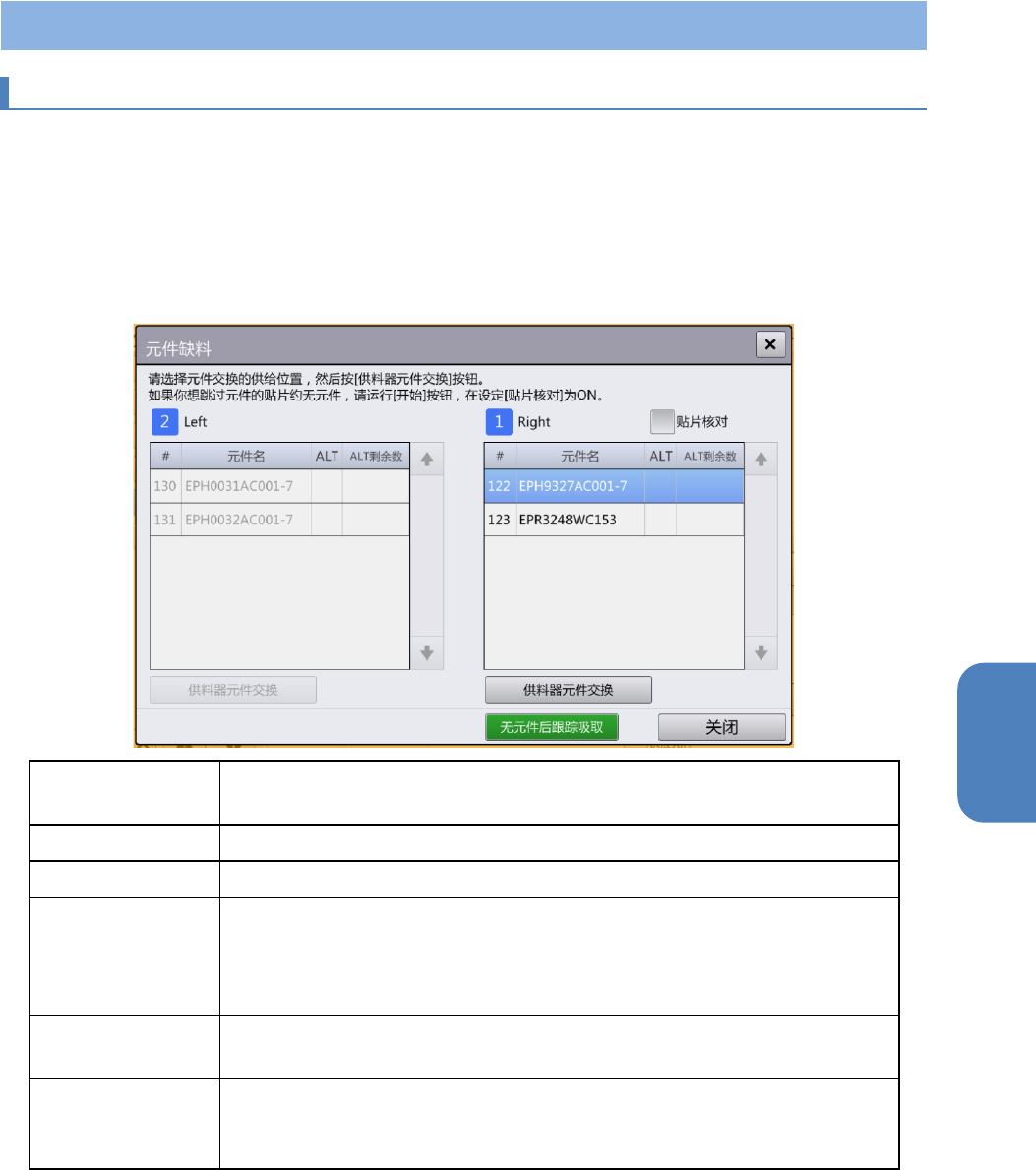

元件缺料]对话框
#
显示发生无元件的供给位置编号。
通过元件交换作业解除了无元件状态的元件数据以灰色文字显示。
元件名
显示供给位置编号中设定的，发生无元件的元件之元件名。
ALT
有元件供给位置备用设定时，显示元件供给位置备用源的供给位置编号。
ALT 剩余数 显示有元件供给位置备用设定的供给部中，未发生无元件的供给部数量。
显示为 1/3 时：
表示有元件供给位置备用设定的供给部数量（含元件供给位置备用源）为
3
，其中未发生无元件的供给部为
1
。
贴片核对 因元件缺料而不能贴装的元件在缺失的状态下就传出基板时，将进行核对。
详情参看「4-4-3 忽略核对」。
无元件跟踪后吸取 触摸[无元件跟踪后吸取]按钮后，可对列表中选择的元件吸取位置进行跟
踪，直观确认是否发生了元件缺料。
详情参阅「
4-3-10
摄像机跟踪吸取位置功能」。
第 4 章 操作篇
4-4 元件交换
76
[元件交换]对话框
在[元件缺料]对话框中，触摸[供料器元件交换]后，即显示[元件交换]对话框。
元件交换完成后，如果还有发生无元件的供给位置，将再次显示[元件缺料]对话框。如果没有，则返回
正常画面。
触摸共通面板选择的单元将显示于对话框的左上方。
使用生产管理系统，或者事件通知的防止误安装功能（选项）时，会显示专用的画面。详情请参看「4-
18IFS-NX 的使用（选项）」或「4-20 外部输出功能的使用（选项）」。
记号
名称
说明
(a)
元件交换列表 列表显示与元件交换对象单元侧的带式供料器供给部相关的信息。
选择的供给位置显示为蓝色，发生无元件的供给位置显示为红色。
触摸红色显示的供给位置的[库存元件]，可更改库存元件。
(b)
供给位置#
用
/
选择进行元件交换的供给位置编号。
(c)
元件名 显示[供给位置#]中选择的供给部的元件名。
(d)
库存元件
显示
[
供给位置
#]
中选择的供给部库存元件。
按照元件数据的元件数中设定的元件数设置。
有关元件数的详情，请参见「
4-12-8
元件供给资讯的画面」
(e)
全部交换完成 针对发生无元件的所有供给部，已完成元件交换。
(f)
强制解除
针对选择的，发生无元件的供给部，解除其无元件状态，直接继续生产。
仅在用户级别为[OPERATOR（操作员）]时，才能在[机器设置]中选择可否操
作。
(g)
交换完毕 完成元件交换处理，关闭[元件交换]对话框。
