第 4 章 操作篇
4-12 编辑数据库
253
4
4-12-2. 元件搜索
可在装置内 DB 或者程序中搜索元件资料库中记录的元件资料。
[

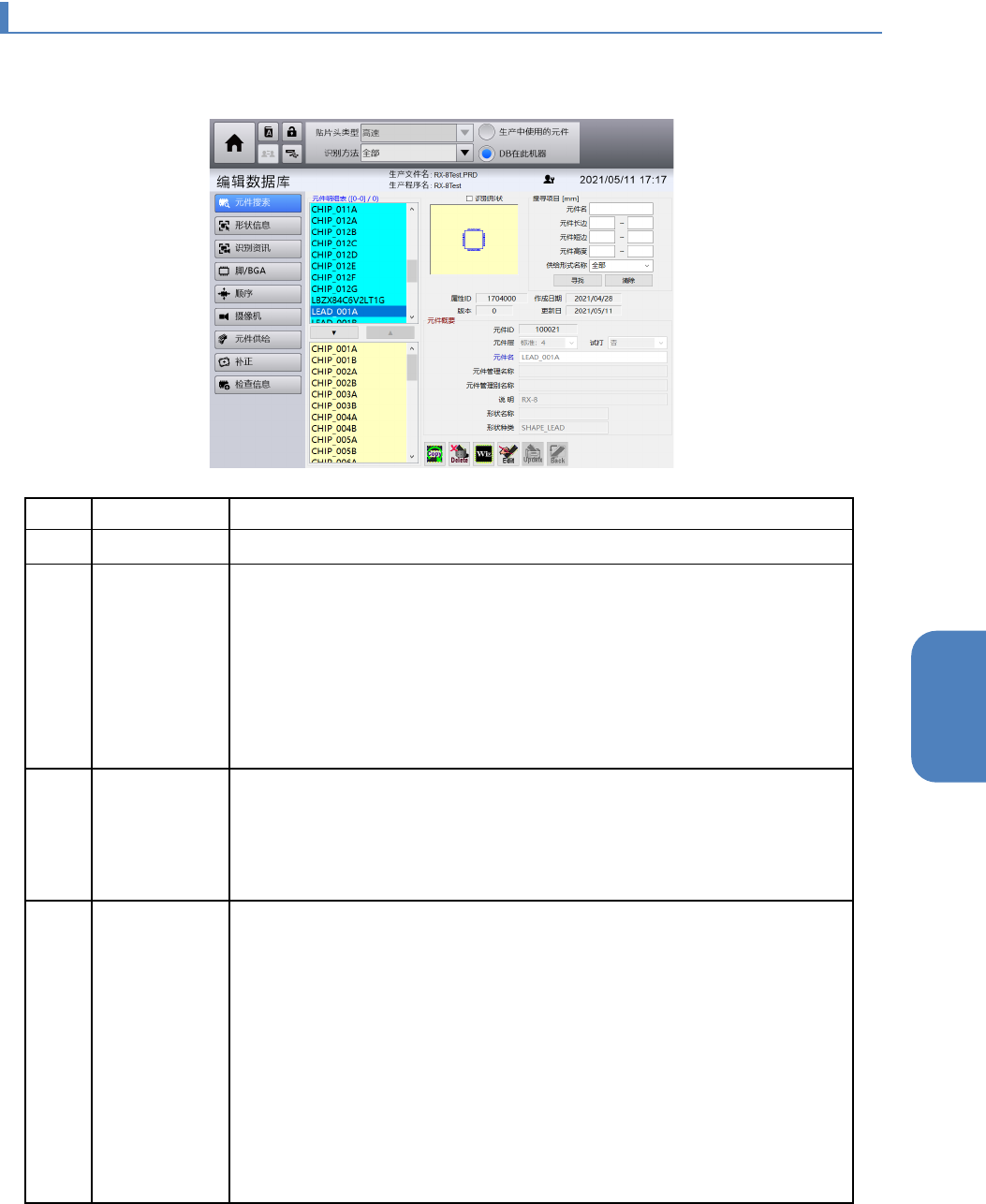

元件搜索]画面
记号
名称
说明
(a)
元件明细表 列表显示元件的搜索结果。
(b)
搜寻项目区域 根据元件的元件名，外形尺寸范围，供给形态细化搜索项目。
•
元件名：输入元件的元件名作为搜索关键字。
•
元件长边：输入元件长边的细化范围。
•
元件短边：输入元件短边的细化范围。
•
元件高度：输入元件高度的细化范围。
•
供给形式名称：输入元件的供给形态。
•
寻找：开始搜索满足输入的细化条件的元件。
•
清除：清除所有细化条件。
(c)
元件属性区域 显示元件的属性。
•
属性
ID
：显示元件资料的属性
ID
。
•
作成日期：显示元件资料的创建日期。
•
版本
：显示元件资料的版本。
•
更新日
：显示元件资料的最后更新日期。
(d)
元件概要区域 显示列表中选中元件外观相关的信息。在可输入的字段中输入作为搜索关
键字的信息。
•
元件
ID
：显示注册元件的元件
ID
。
•
元件层：选择元件的贴片顺序。
•
试打：运转模式为
[
试打
]
时，若试打范围选择为
[
指定元件
]
，选择是否
为要贴片的元件。
•
元件名：输入元件的元件名。
•
元件管理名称：输入用于管理元件的一般名称。
•
元件管理别名称：输入用于管理元件的第二名称。
•
说明：输入注释。
•
形状名称：输入元件形状的一般名称。
•
形状种类：输入晶片元件、脚元件、
BGA
元件等元件种类。
第 4 章 操作篇
4-12 编辑数据库
254

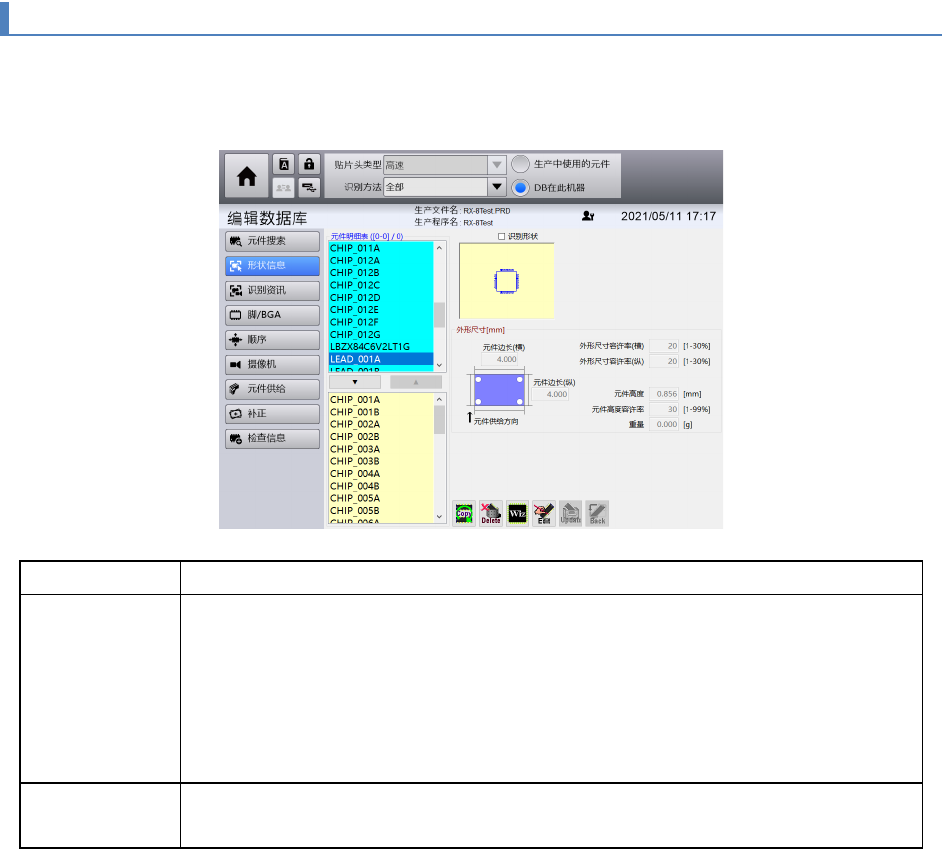

4-12-3. 元件的形状信息画面
可在装置内 DB 或者程序中显示元件资料库中注册的元件资料之元件大小信息。或者在各字段中输入，编
辑大小信息。
名称
说明
外形尺寸[mm]
•
元件边长（横）：输入方形元件的元件边长（横）的尺寸。
•
元件边长（纵）：输入方形元件的元件边长（纵）的尺寸。
•
元件高度：输入元件的高度。
•
重量：输入元件的重量。
•
外形尺寸容许率（横）：输入识别元件尺寸时的元件边长（横）的容许率。
•
外形尺寸容许率（纵）：输入识别元件尺寸时的元件边长（纵）的容许率。
•
元件高度容许率：输入吸取检查识别时元件高度的容许率。
元件形状图 显示元件形状信息。
勾选[识别形状]后，显示识别形状示意图。
第 4 章 操作篇
4-12 编辑数据库
255
4

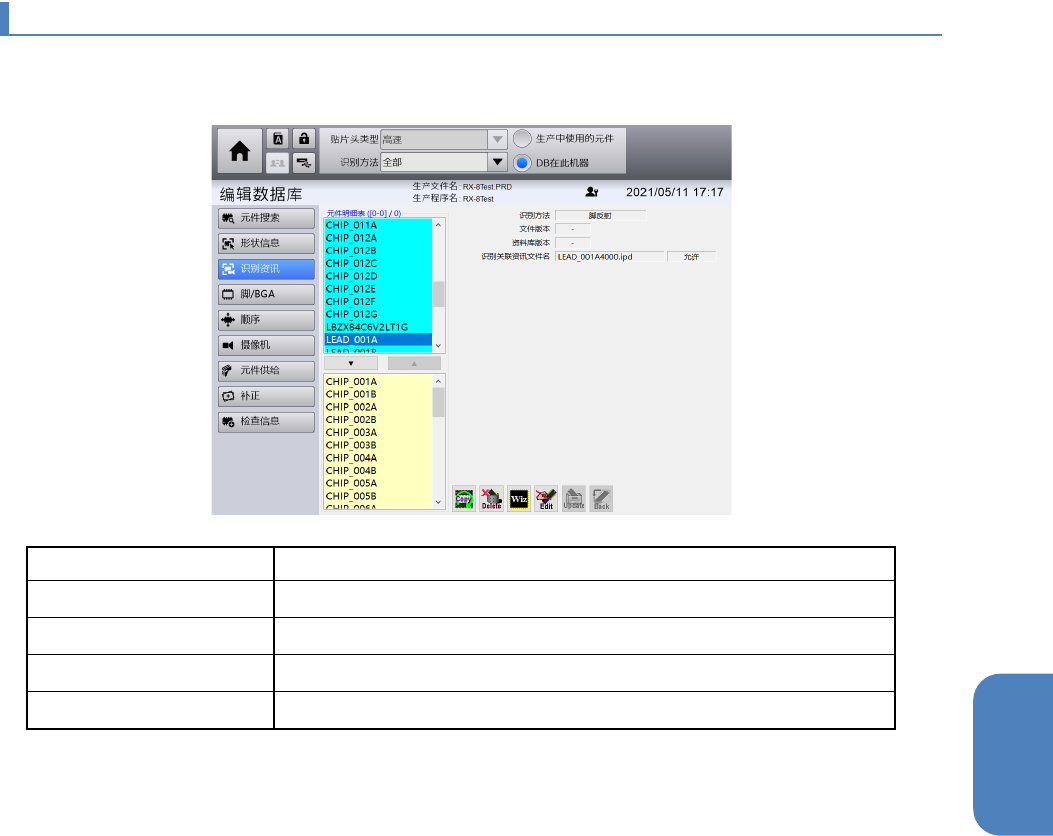

4-12-4. 元件的识别信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之识别参数。
名称
说明
识别方法
显示识别方法。
资料库版本 显示资料库版本。
文件版本
显示文件版本。
识别关联资讯文件名
显示识别关联信息文件的有无，以及文件名。
