第 4 章 操作篇
4-13 元件生成向导
300

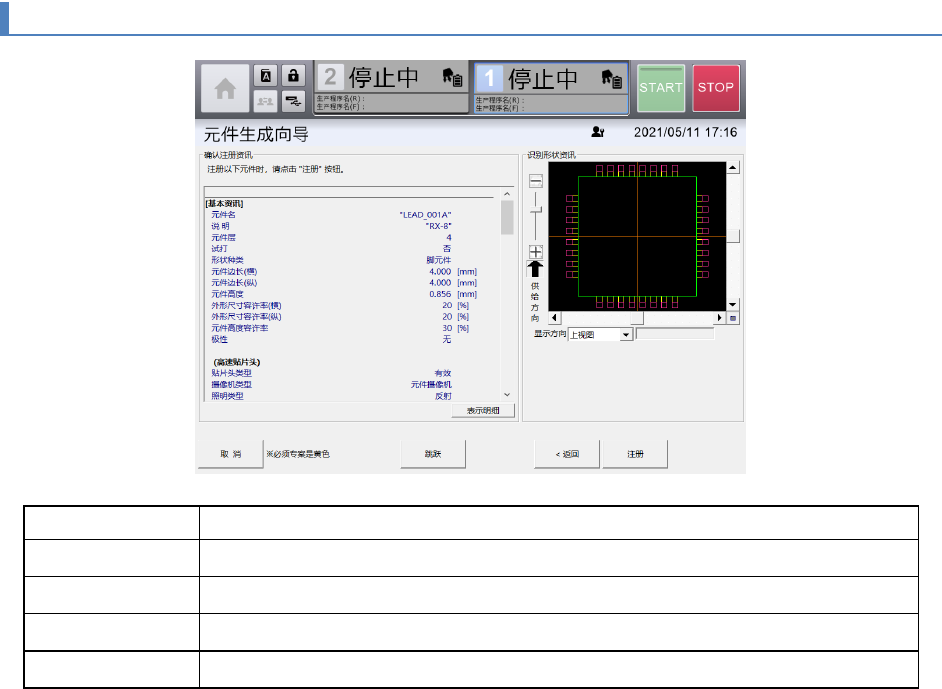

4-13-9. 注册信息确认画面
名称
说明
注册信息列表 列表显示生成元件的注册信息。
表示明细
显示注册元件的详细信息。
注册 将元件生成向导中编辑的元件数据注册到数据库中。
取消
不进行元件的注册，结束元件生成向导。
第 4 章 操作篇
4-14 数据制作步骤
301
4
4-14. 数据制作步骤
4-14-1. 元件生成向导
这里介绍从获得电子元件到创建元件资料的步骤。
实际创建元件资料时，请按照各元件品种的步骤，在理解创建元件识别数据的作业后，创建对象电子元件
的数据。
新建和已有数据的编辑
获得创建元件识别数据所需的电子元件，触摸顶部菜单中的[编辑数据库]，然后触摸[编辑数据库]菜单的各
个功能画面中显示的[Wizard]，将显示弹出菜单。
创建元件资料时，触摸以下按钮。
• 新建：新建时
• 编辑：重新编辑已有数据时
4-14-2. 元件资料的新建
触摸[Wizard]，显示弹出菜单。
在弹出菜单的列表中选择新建，显示[元件生成向导]。
第 4 章 操作篇
4-14 数据制作步骤
302
4-14-3. 制作晶片元件的数据

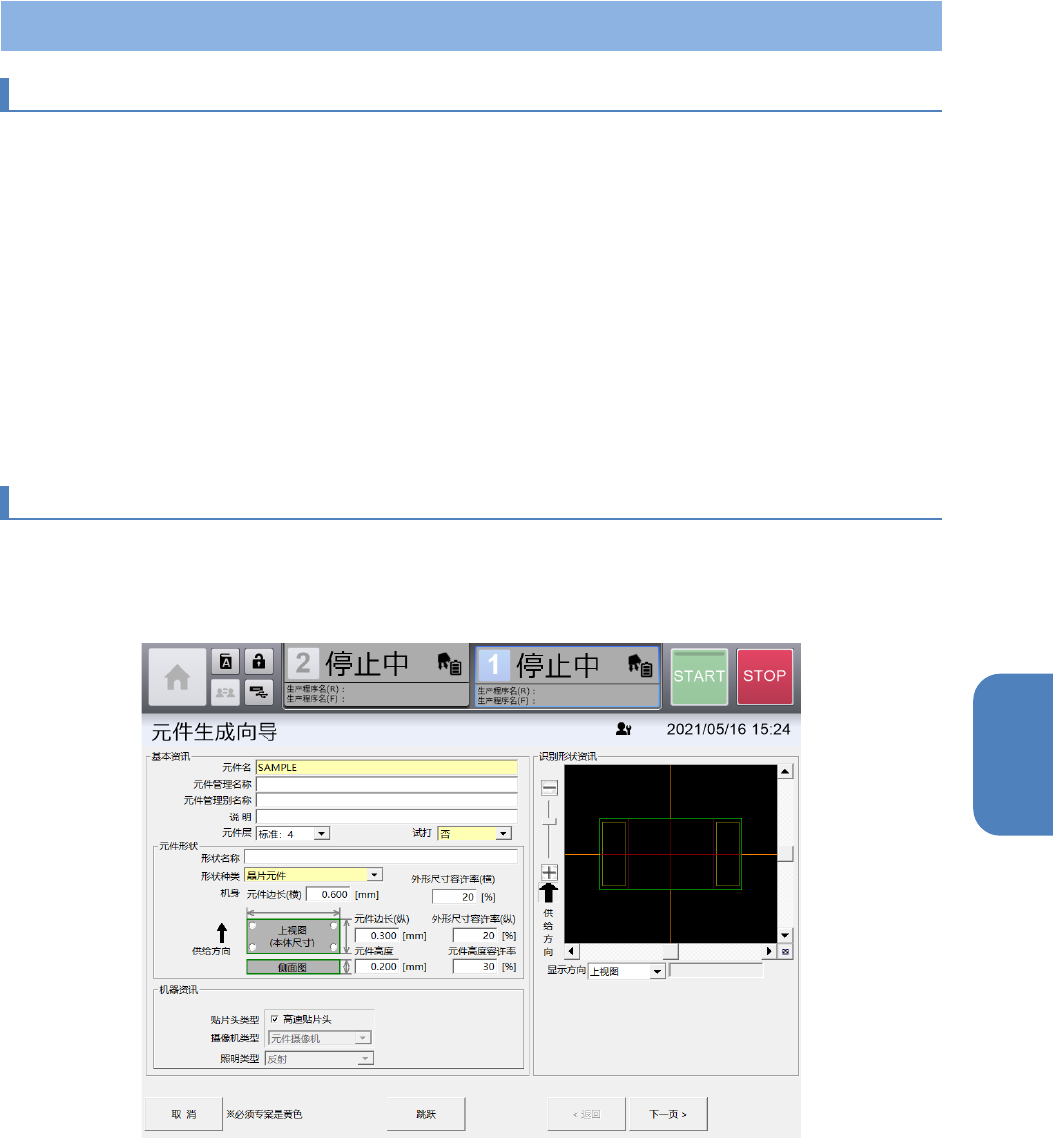

1 显示[元件生成向导]。
2 输入[元件名]。
输入任意的元件管理名称，元件管理别名称，说明。
3 在[形状种类]中选择[晶片元件]。
输入任意的形状名称，外形尺寸，容许率。
4 选择元件的贴片中使用的[贴片头类型]。
使用根据元件的尺寸选择的贴片头，有时不能生成元件数据。
5 触摸[下一页]。

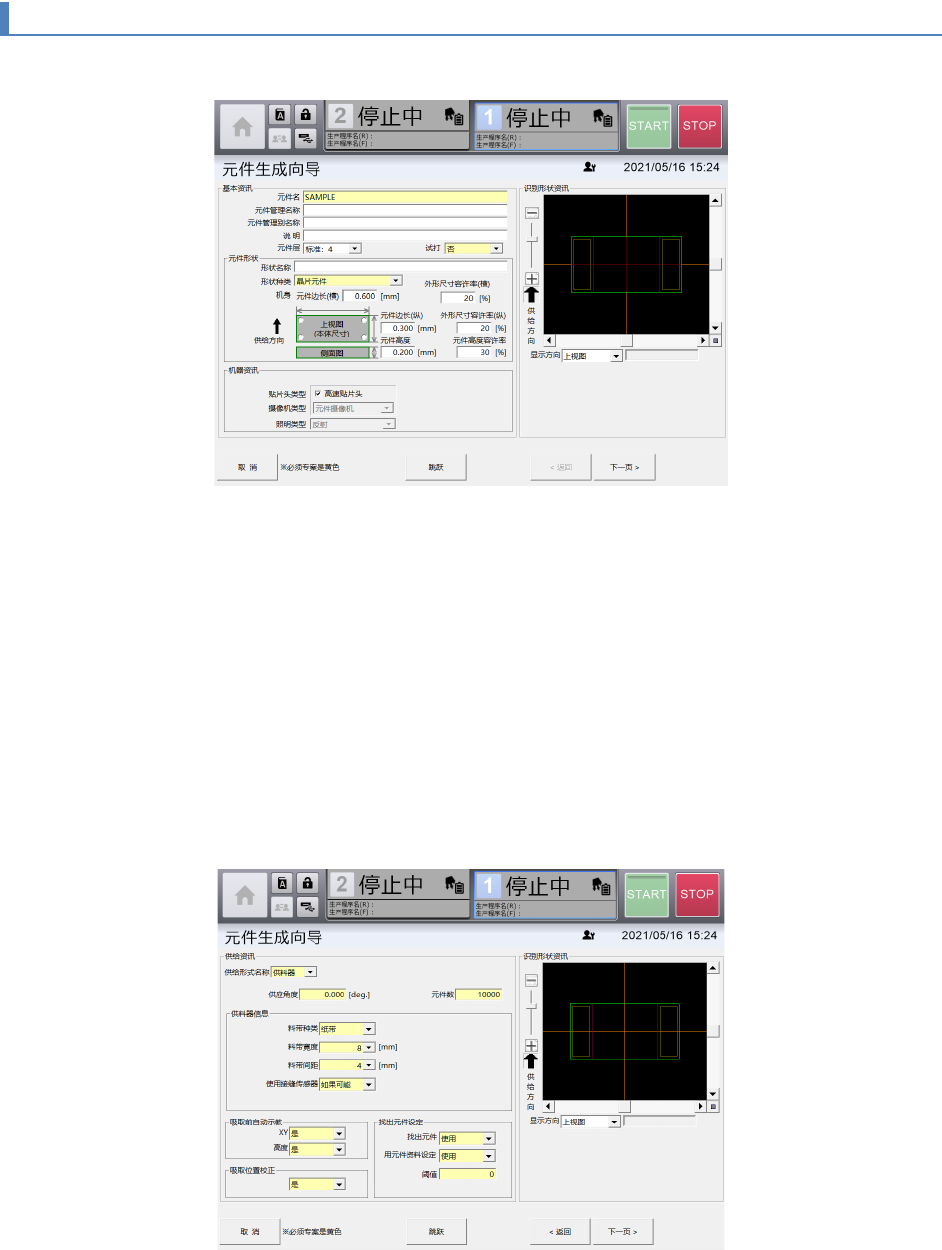

显示[供给资讯]画面。
