第 4 章 操作篇 4- 14 数据制作步骤 304 10 触摸 [ 下一页 ] 。 显示 [ 识别数据编辑 ] 画面。 11 输入 [ 识别资料编辑 ] 画面中的 [ 本体设定 ] 的各项目。 12 触摸 [ 下一页 ] 。 显示 [ 识别 测试 ] 画面。 [ 识别测试 ] 选项卡，可在 [ 吸取、废 弃 ] 画面中吸取有元件时，使用 [ 识别资料编辑 ] 画面中制作的元件识 别数据，对元件进行 识别测试 。 [ 元件识别动作选项 …
第 4 章 操作篇
4-14 数据制作步骤
303
4
6 选择[供给形式名称]、[供应角度]、[元件数]。
7
选择[供料器信息]的[料带种类]、[料带宽度]、[料带间距]。
8
触摸[下一页]。

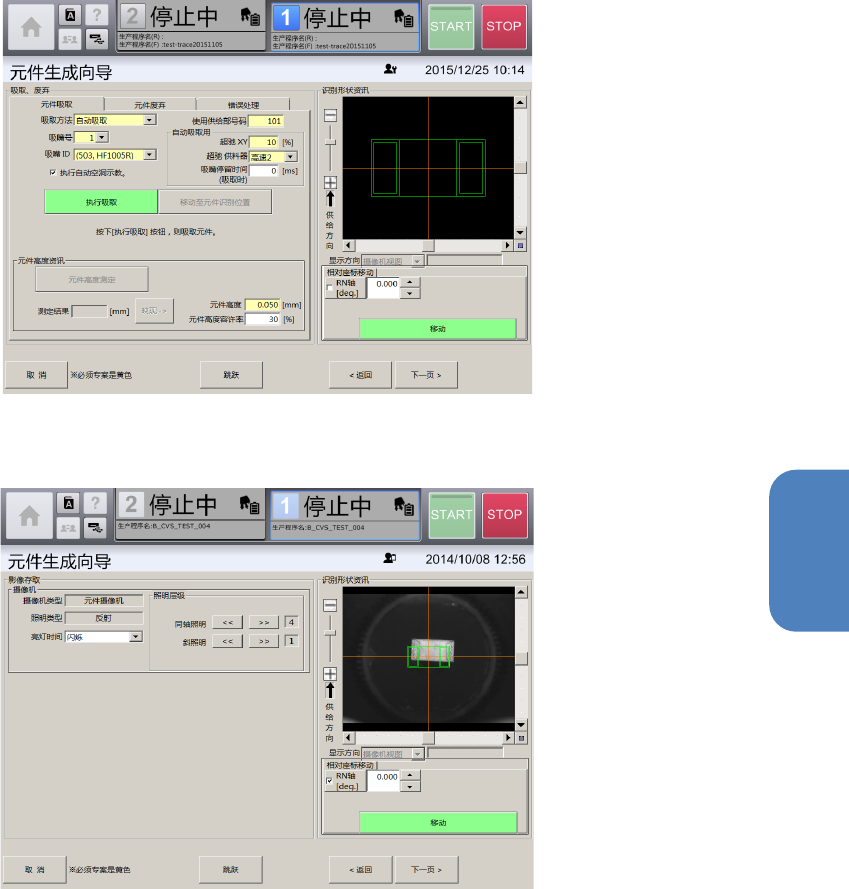

显示[吸取、废弃]画面。
根据摄像机图像制作、编辑元件数据时，要用吸嘴吸取元件。
9 触摸[下一页]。
显示[影像存取]画面。
第 4 章 操作篇
4-14 数据制作步骤
304
10 触摸[下一页]。
显示[识别数据编辑]画面。
11 输入[识别资料编辑]画面中的[本体设定]的各项目。
12
触摸[下一页]。
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取有元件时，使用[识别资料编辑]画面中制作的元件识
别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
第 4 章 操作篇
4-14 数据制作步骤
305
4
13 触摸[下一页]。
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐数
据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
14 触摸[下一页]。
如果在贴片头吸取元件的过程中，则显示[吸取、废弃]画面。
废弃吸取中的元件。
