第 4 章 操作篇
4-14 数据制作步骤
330
14 触摸[下一页]。

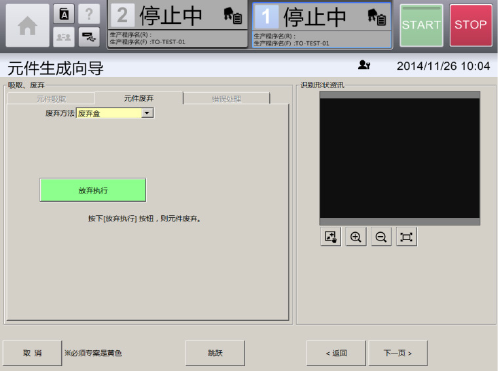

如果在贴片头吸取元件的过程中，则显示[吸取、废弃]画面。
废弃吸取中的元件。
15 触摸[下一页]。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
16 触摸［注册］，注册元件
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
第 4 章 操作篇
4-14 数据制作步骤
331
4
4-14-9. 制作生产程序
新建数据

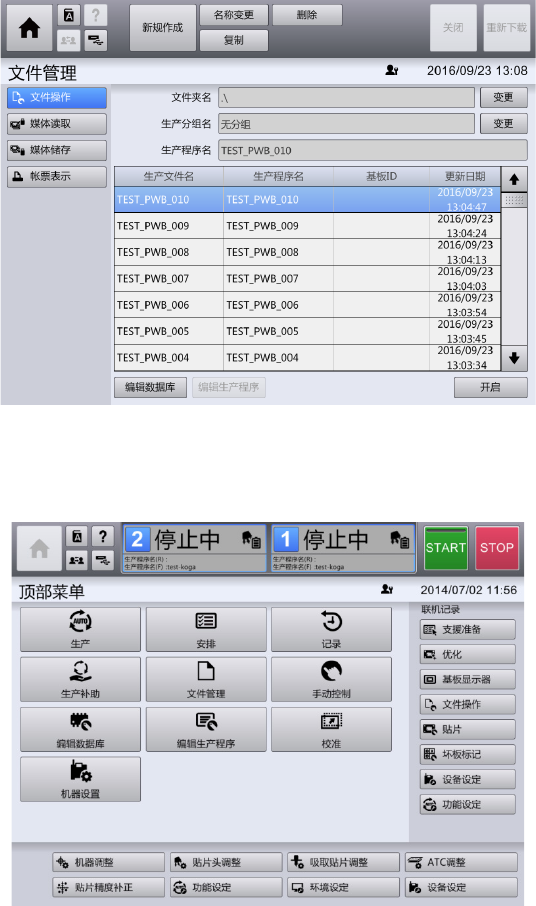

在顶部菜单中按[文件管理] - [文件操作]的顺序触摸后，将显示[文件操作]画面。
在[安排] – [支援准备] 画面中生产程序已被载入时，［文件操作］画面不能使用。
如果要新建，请从生产程序的重设开始进行操作。

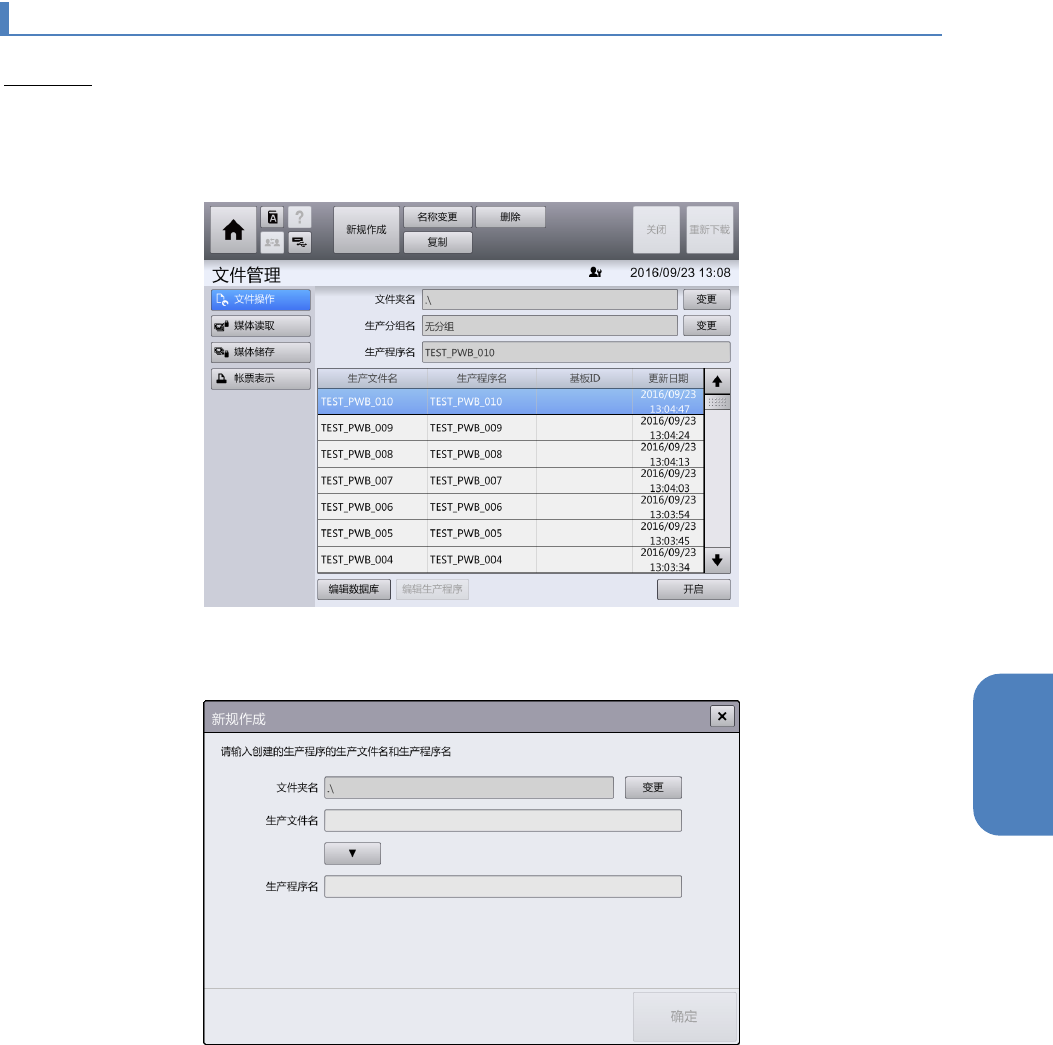

1 触摸共通面板的[新规作成]。
显示[新规作成]对话框。
2 触摸[生产文件名]、[生产程序名]文本框，分别输入名称。
通过软键盘输入。
3 触摸[确定]。
第 4 章 操作篇
4-14 数据制作步骤
332
4 确定输入的生产文件名和生产程序名并变为显示状态后，关闭[新规作成]对话框，显示文件操作
画面。
5 触摸画面下方的[编辑生产程序]。
显示[编辑生产程序]画面。
