第 2 章 系统概要 2- 3. 设备规格 8 2-3- 2. 标准附属品 • CD - ROM 1 张 收录内容 - 本体操作说明书（收录 日文，英文 ，中文简体字 ） - 配件列表（同时记载日 文／英文） • 空气耦合器 • 脚板 大的 2 块，小的 2 块 • 螺丝帽 4 个 • McAfe e 许可证 • EC 符合性声明书 • 安全注意事项 开箱时，请取下运输用 的缓冲材料， 并确认本体， 附属品，选项零件。 注意 • 附属品…
第 2 章
系统概要
2-3.
设备规格
7
2
2-3.
设备规格
2-3-1.
机械规格
RX-8
传送基准 仅前侧基准
对应语言
日文、英文、中文（简体字、繁体字）实时切换
基板传送高度
900mm （-10/+30）mm
950mm （-20/+15）mm
元件高度 P20 系列吸嘴贴片头： 3mm
贴片头规格
Left
Right
P20
吸嘴贴片头
P20
吸嘴贴片头
元件识别方式 COM 摄像机（反射照明）
元件尺寸 P20
吸嘴贴片头：
0402
～□
5mm
贴片精度 P20 ±40μm *
注
1
元件贴片数
最大
56
种（使用
RF08AS
时）
EN
规格
对应
*
注
1
：
Cpk
≧
1
以上规定仅为
0603R
第 2 章
系统概要
2-3.
设备规格
8
2-3-2.
标准附属品
•
CD-ROM 1
张
收录内容
-
本体操作说明书（收录日文，英文，中文简体字）
-
配件列表（同时记载日文／英文）
•
空气耦合器
•
脚板 大的
2
块，小的
2
块
•
螺丝帽
4
个
•
McAfee
许可证
•
EC
符合性声明书
•
安全注意事项
开箱时，请取下运输用的缓冲材料，并确认本体，附属品，选项零件。
注意
•
附属品，选项零件的个数因交货规格不同而有所不同。请根据订购时提供的交货规格
书进行确认。物品不足时，请立即与销售商联系。
第 2 章
系统概要
2-4.
机器的构成
9
2
2-4.
机器的构成

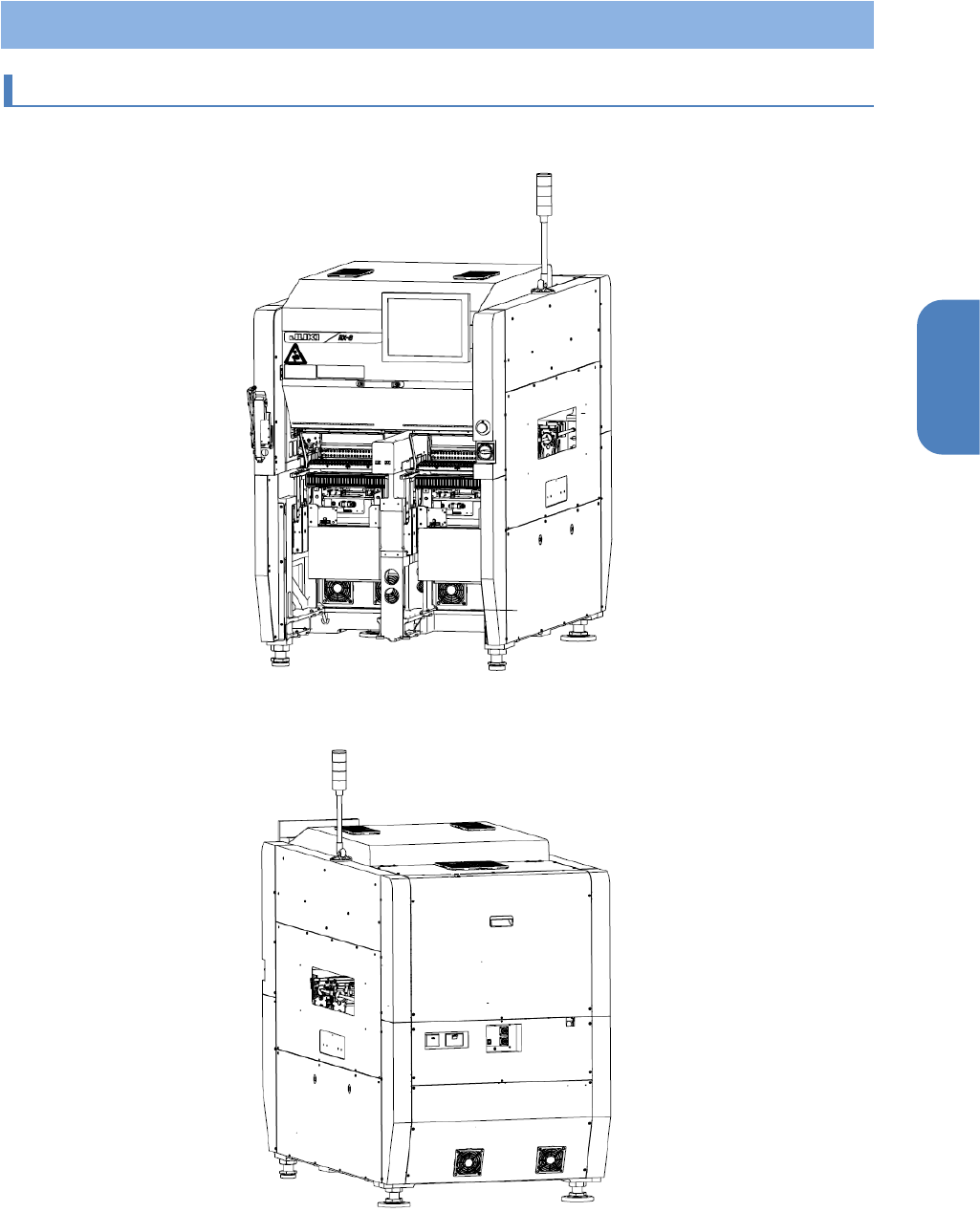

2-4-1.
整机示意图
RX-8
前部
RX-8
后部
