第 2 章 系统概要 2- 4. 机器的构成 17 2 反射方式圆形吸嘴 形状 吸嘴 ID 名称 吸嘴外径 吸嘴内径 对象元件 506 HF10071( C) 1.0mm 0.7mm 1608 ～ 2012 507 HF12081 1.4mm 1.0mm 3216 508 HF25201 2.5mm 2.0mm □ 3mm ～ □ 5mm 511 HF12081( C) 1.4 mm 1.0 mm 2012 - 321 6 注意 •…
第 2 章
系统概要
2-4.
机器的构成
16

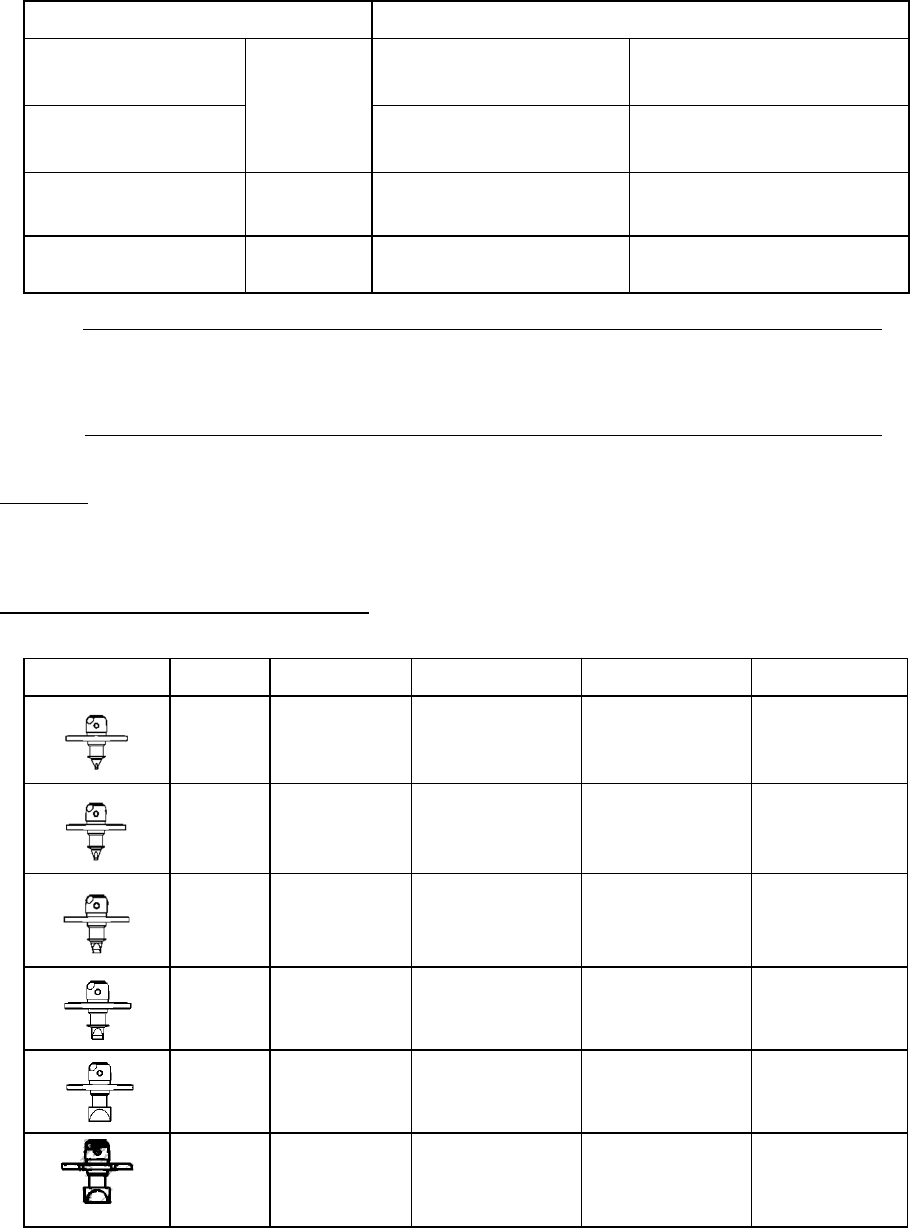

本机有
4
种元件识别方式。各种识别方式和识别对象元件的关系如下表所示。
识别方式
对象元件
芯片
反射
基本轮廓无凹凸的
四方形元件
・矩形芯片元件
引脚
（基本上对引脚根数
无限制）
・晶体管、二极管、
SOP
、
QFP
球
反射
球状的电极为格子状排列
的元件
・
BGA
、
CSP
元件
异形
反射
外形无规则性的元件
・连接器等
注意
•
反射识别时，可能因光亮情况而无法识别。
•
连接器类，基本可识别出引脚元件，但有时也有一部分无法识别。
激光识别
HMS
用于检测基板弯曲和对带式供料器吸取高度进行补正的传感器。
P16/P16S/P20
吸嘴贴片头用吸嘴种类
反射方式方形吸嘴
形状
吸嘴
ID
名称
吸嘴外径
吸嘴内径
对象元件
501 HF0402R(C)
0.4mm×0.3mm
（长方形）
0.08mm
（
X
型）
0402
502 HF0603R(C)
0.6mm×0.3mm
（长方形）
0.2mm
（
2
孔）
0603
503 HF1005R(C)
1.0mm×0.5mm
（长方形）
0.4mm 1005
512 HF1608R
1.6mm × 0.8mm
（长方形）
0.7mm 1608
521 HF3008R
3.0mm × 0.8mm
（长方形）
1.6mm x0.4mm
（长孔）
LED
(
侧视
)
等
524 HF3216R
3.2mm × 1.6mm
（长方形）
1.2mm 3216
第 2 章
系统概要
2-4.
机器的构成
17
2

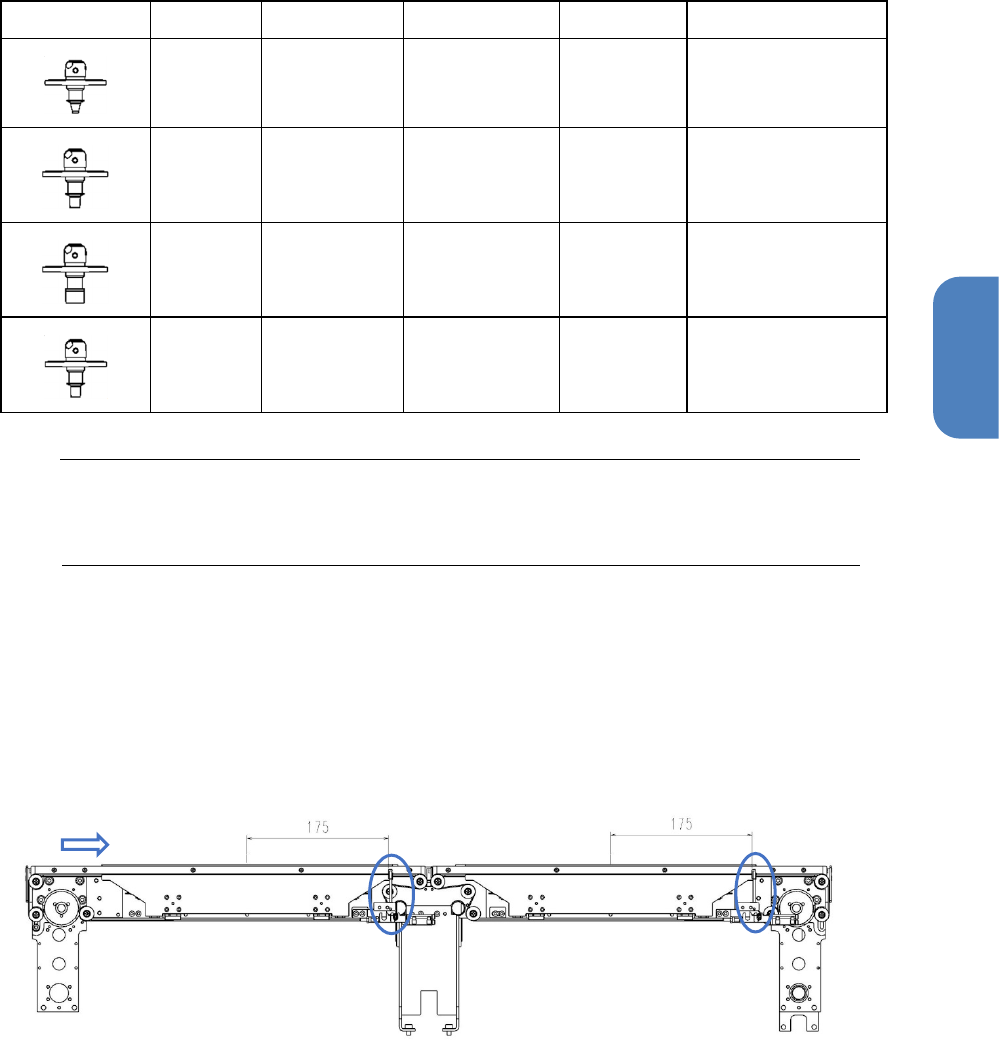

反射方式圆形吸嘴
形状
吸嘴
ID
名称
吸嘴外径
吸嘴内径
对象元件
506 HF10071(C) 1.0mm 0.7mm
1608
～
2012
507 HF12081 1.4mm 1.0mm 3216
508 HF25201 2.5mm 2.0mm
□
3mm
～□
5mm
511 HF12081(C) 1.4 mm 1.0 mm 2012-3216
注意
•
本机可检测吸嘴脱落。请使用
RX-7/RX-7R /RX-8
专用的吸嘴。
•
请勿直接用手将吸嘴安装到贴片头上。否则安装上的吸嘴将无法识别。
基板停止器
・
关于基板停止器的设置位置
基板停止器的位置，固定为
175 mm
。
传送方向
第 2 章
系统概要
2-5.
印刷基板设计基准
18
2-5.
印刷基板设计基准
2-5-1.
印刷基板设计规格
本机可贴片的印刷基板，除了有大小，厚度限制外，需要对贴片时的夹钳，定位和传送留出一定的空间。
请在下述规格的基础上设计印刷基板。
单通道传送时（通常基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
420mm × 450mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
420mm × 450mm
可贴片基板范围
无基板停止器
X
方向：根据基板停止位置，从单元中央
±175 mm
的
范围内可贴片
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
单通道传送时（长尺寸基板模式）
项目
规格
可使用基板尺寸
无基板停止器
最小：
50mm × 50mm
最大：
510mm × 450mm
基板停止器
(3)
(175mm
位置
)
最小：
50mm × 50mm
最大：
510mm × 450mm
可贴片基板范围
无基板停止器
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板停止器
(3)
(175mm
位置
)
X
方向：无限制
Y
方向：基板近前侧
3 mm
～
(
基板宽度
- 3) mm
基板厚度
0.3mm
～
6.0mm
