第 4 章 操作篇
4-18IFS-NX 的使用（选项）
486
(2) 读入方式
将基板固定在中央缓冲区后，OCC 移动到基板标记校正后的代码位置进行摄像。检测出的标记坐标将
保存到生产程序中。
(3) 学习数据
为进行二维码的高速识别，需先实施二维码的识别参数示教，生成学习数据。学习数据将保存在装置
HDD 内以及生产程序的压缩数据(ZIP)中。
基板 2 次元条形码的位置
RX-8 可使用的二维码分为以下 2 种。
・基板条形码（基板代码）： 1 块基板分配 1 个二维码。
・电路条形码（电路代码）： 基板上的各个电路分别分配 1 个二维码。
（制约）
・基板代码只能定义 1 种。
・电路代码 1 条电路只能定义 1 种。
・1 个生产程序内基板代码与电路代码不能混合定义。
基板代码的模式
电路代码的图案
◆ 通常基板([长尺寸基板模式]为[OFF]时)
对通常基板，各单元要读取基板代码/电路代码，所以要将基板代码/电路代码印刷在基板或电路元件贴
片单元的可识别位置。
◆ 长尺寸基板时
长尺寸基板，由于在上游侧定位时需要读取基板代码，因此基板代码必须印刷在装置的上游侧单元可识
别的位置。电路代码要被印刷在上游侧单元可识别的位置，或对该电路进行元件贴片的单元侧可读取电
路代码的位置。
电路 4 电路 3
电路 2 电路 1
第 4 章 操作篇
4-18IFS-NX 的使用（选项）
487
4
4-18-3. 机器设置
IFS 功能，分别设定了[误安装防止] 、 [追溯] 、[发生条形码识别错误时，跳过电路] 3 个选项功能。为了将
[追溯] 设定为 ON，[误安装防止] 要被设定 ON。为了将[发生条形码识别错误时，跳过电路] 设定为 ON，
[追溯] 要被设定为 ON。
使用 IFS-NX 的各功能时，安装（付费）选项后，要通过机器设置将功能有效化。本节对关于 IFS 在线连接
的方法、误安装防止功能、追溯功能的 ON/OFF 设定、以及其他在本功能中使用的参数进行说明。
通过付费选项安装程序安装 IFS-NX 的选项后，［顶部菜单］ - ［机器设置］ - [装置设定] 画面中即会显示
[IFS 在线连接设定]、[IFS 功能设定] 、以及[误安装防止设定] 的设定项目。
IFS
在线连接设定
记号
名称
说明
(a)
IFS 在线连接 选择是否要 IFS 服务器的连接处理。
为了使用误安装防止功能，需要连接到 IFS 服务器。
•
ON
：连接
IFS
服务器
•
OFF
：不连接
IFS
服务器
(b)
服务器
输入
IFS
服务器的
IP
地址或服务器名（计算机名）。
(c)
端口号
设定
IFS
服务器的端口号。
(d)
机器 ID 输入连接到 IFS 服务器的机器 ID。
不能使用以下字符。
& < > “ ‘ #
最多字符数为 250 个字符。
(e)
要使用的元件
DB
使用 IFS-NX 时选择可以接入的元件 DB。
•
不使用：不从元件
DB
取得数据
(
初始设定
)
•
主机元件
DB
：从主机元件
DB
取得
IFS
数据
•
服务器元件
DB
：从
JaNets
服务器元件
DB
取得
IFS
数据
第 4 章 操作篇
4-18IFS-NX 的使用（选项）
488
记号
名称
说明
(f)
连接
执行
IFS
服务器的连接。
如果机器设置的数据已被变更，要先触摸 [更新] 按钮进行更新。

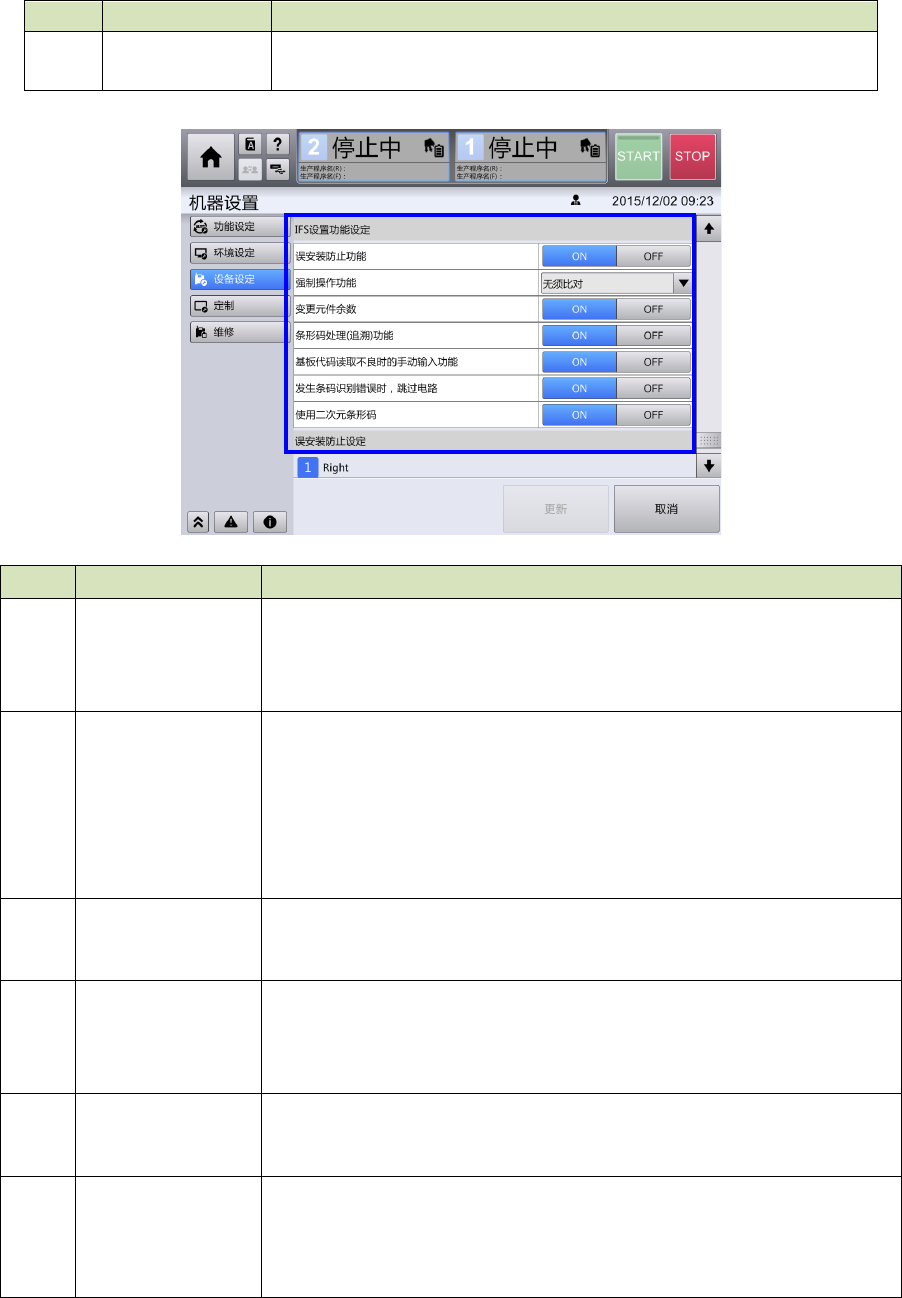

IFS 功能设定
记号
项目
详细情况
(a)
误安装防止功能 选择误安装防止功能的 ON/OFF。
•
ON
：使用误安装防止功能
•
OFF
：不使用误安装防止功能
进行设定时，付费选项 [误安装防止功能] 需已被设定为 ON。
(b)
强行操作功能
强行操作功能，选择无须比对
/
强行可能
/
需要比对。
•
无须比对：生产中由于元件用完停止后，不会显示
[
强行
]
按钮，因
此不能按下。这时不会变为核对
NG
。仅可通过
[START]
按钮操作
才能重新开始生产。
•
可以强制执行：生产中元件用完停止时，显示
[
强行
]
按钮。
•
必须比对：元件用完停止时，不显示
[
强行
]
按钮，操作人员必须进
行元件的核对。
(c)
变更元件余数 选择变更元件余数的 ON/OFF。
•
ON
：可在生产画面中变更元件剩余数
•
OFF
：不能变更生产画面中的元件剩余数
(d)
条形码处理（追
溯）功能
选择追溯功能的 ON/OFF。
•
ON
：追溯功能可使用
•
OFF
：追溯功能不可使用
进行设定时，付费选项
[
条形码处理（追溯）功能
]
需已被设定为
ON
。
(e)
基板代码读取不良
时的手动输入功能
选择读取基板条形码失败时，能否在用户侧手动输入条形码信息。
•
ON
：基板代码读取失败时可以手动输入
•
OFF
：基板代码读取失败时不能手动输入
(f)
发生条码识别错误
时，跳过电路
设定生产中发生条码识别错误后，跳过该电路进行生产的功能。
•
ON
：基板代码读取失败时跳过电路贴片
•
OFF
：基板代码读取失败时不跳过电路贴片，变为错误状态
进行设定时，付费选项
[
发生条码识别错误时，跳过电路
]
需已被设定
