第 2 章 系统概要 2- 5. 印刷基板设计基准 22 2-5- 2. 元件 贴片 姿势 元件的 贴片 姿势请设定为大于 0° 小于 360° 。 插图中的 A ， B 表示电极位置。 封 带状 态 大于 0° 小于 360°
第 2 章
系统概要
2-5.
印刷基板设计基准
21
2
RX-8

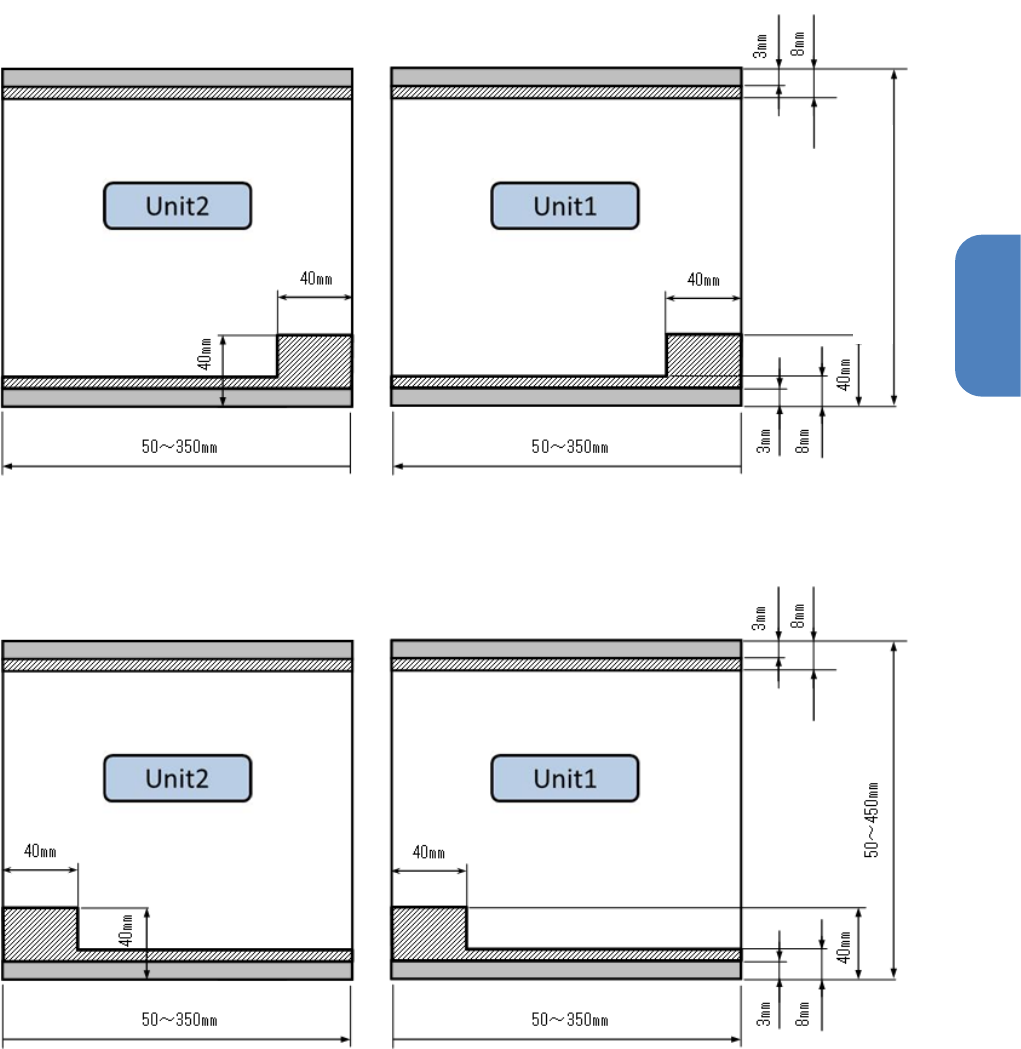

不能安装支撑销的范围
单通道传送规格装置（传送方向
L
→
R
）
单通道传送规格装置（传送方向
R
→
L
）
单通道规格
：
50
～
450
ｍｍ
第 2 章
系统概要
2-5.
印刷基板设计基准
22
2-5-2.
元件
贴片姿势
元件的贴片姿势请设定为大于
0°
小于
360°
。
插图中的
A
，
B
表示电极位置。
封带状态
大于
0°
小于
360°
第 2 章
系统概要
2-5.
印刷基板设计基准
23
2
2-5-3.
相邻元件之间的最小间隔
请确保相邻元件间的间隔在以下数值以上。
最小间隔数值因条件而有所变动。
元件种类
型号
大小
元件最小间隔
方形芯片
0402
0.4mm×0.2mm
XY
方向均
0.2mm
0603
0.6mm×0.3mm
1005
1.0mm×0.5mm
1608
1.6mm×0.8mm
注意
•
最小间隔数值因条件会有所变化。
•
如有以下情况，请咨询您购买时的销售公司或本公司服务部门。
－
0201/03015
的贴片
－元件间的间隔为
0.2mm
～
0.1mm
时
