第 3 章 导入篇 3- 1. 安装 4 3-1- 2. 信号灯的安装 按压信号灯底部的滑动 部分，可将信 号灯放倒。 运输时 请将信号灯放倒。 设置后 请将信号灯立起来。 使滑动
第
3
章 导入篇
3-1.
安装
3
3
前面图
侧面图
单位：
mm
第
3
章 导入篇
3-1.
安装
4
3-1-2.
信号灯的安装
按压信号灯底部的滑动部分，可将信号灯放倒。
运输时
请将信号灯放倒。
设置后
请将信号灯立起来。
使滑动
第
3
章 导入篇
3-1.
安装
5
3
3-1-3.
安装
RX-8

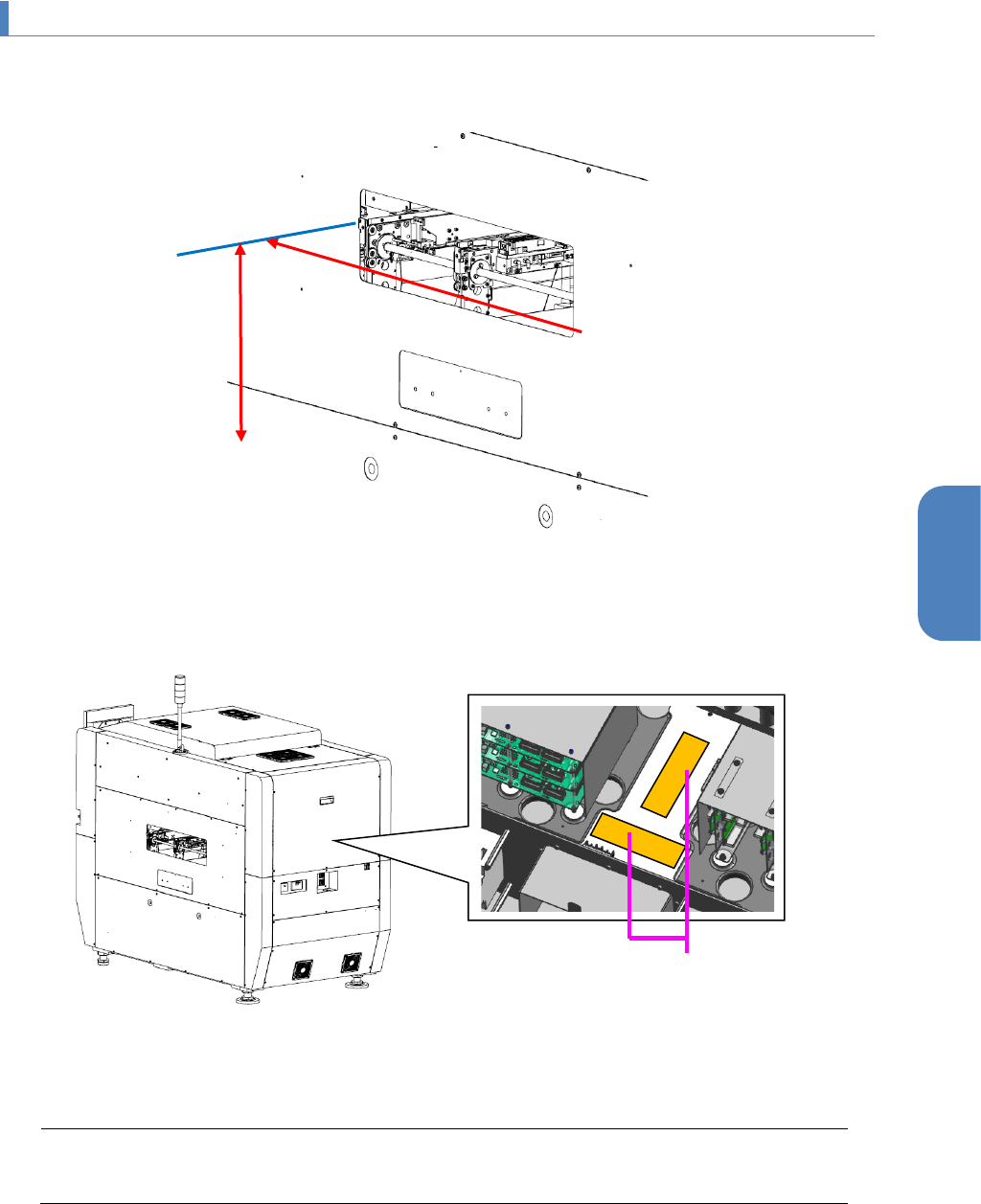

根据导入的安装系统生产线的基板搬送规格，调整本机的基板搬送面和搬送高度。
本机单机的基板搬送规格如下所示。
1
取下固定本机器后部盖罩的带十字孔的扁头结合螺丝×
7
，在水平仪设置空间的
X
方向和
Y
方向各放置一个水平仪。
2
为了对准本机前工序和后工序的基板搬送高度，要用扳手旋转底部
4
个脚的六角螺母来调
整基板搬送高度。
向右旋转为上升，向左旋转为下降。
注意
•
脚高度调整用六角螺母的
2
面宽度为
65mm
。
基板传送高度度
900 mm
基板传送面：本机正面侧的
输送带上面
+30
-10
水平仪
