第 3 章 导入篇 3- 1. 安装 7 3 3-1- 4. 取下固定托架 导入本机时，使用六角 扳手套件，将 固定 XY 轴移动部分的托架 ，以及固定 支撑台的 移动部分托架卸下 来。 警告 如果不把固定移动部分 的托架全部拆 掉，则有造成 本机损坏，导 致 人身事故的危险性。 切断固定 Z 轴的电缆绑带。 (2 处 ) 切断固定 Z 轴的电缆绑带， 请取下 Z 轴上部的 气泡包装膜。
第
3
章 导入篇
3-1.
安装
6

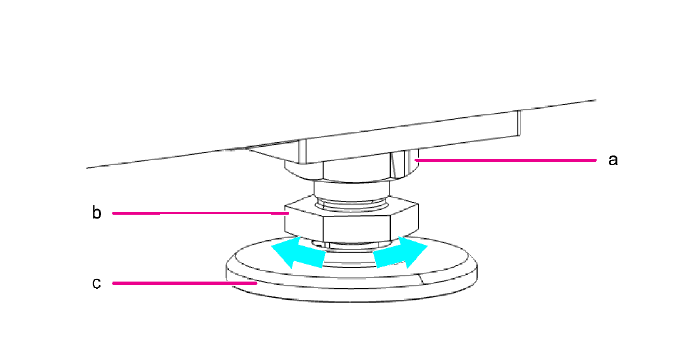

(a)
锁定用螺母
(b)
脚的六角螺母
(c)
脚
3
使用扳手旋转各脚的六角螺母进行微调，以确保
X
轴和
Y
轴的水平仪显示的水平度在
0.05mm
以下（
1
刻度为
0.02mm
的水平仪为
2
刻度以下，
1
刻度为
0.05mm
的水平仪为
1
刻度以下）。
下降
上升
第
3
章 导入篇
3-1.
安装
7
3
3-1-4.
取下固定托架
导入本机时，使用六角扳手套件，将固定
XY
轴移动部分的托架，以及固定支撑台的移动部分托架卸下
来。
警告
如果不把固定移动部分的托架全部拆掉，则有造成本机损坏，导致
人身事故的危险性。
切断固定
Z
轴的电缆绑带。
(2
处
)
切断固定
Z
轴的电缆绑带，请取下
Z
轴上部的气泡包装膜。
第
3
章 导入篇
3-1.
安装
8
XY
轴固定用托架（
2
处）
将通过支架连接着支柱的
Y
轴移动部分的
4
根六角孔螺栓卸下来，取下托架。
。
(a) X
轴固定用托架（
CP
螺栓
M5 × 10
）
(b) Y
轴固定用托架（
CP
螺栓
M5 × 10
）
注意
•
请妥善保管取下的托架。
注意
手动移动
XY
轴时，请勿把持贴片头。
