第 3 章 导入篇 3- 2. 电器系统的连接 15 3 3-2- 2. 信号电缆的连接口 本机正面下方和背面都 有信号电缆的 连接口。可进 行前后工序的 信号收发，与主机 电子计算机 ( 提高车间 生产效率支持系统 ) 连接，与元件供料器的 接口（选购 项）连接等。 主 体前面 主 体背面 (a) USB 连接 USB 存储器件的 端口 （ 2 处） (b) LAN LAN 连接器 在连接计算机主机与 LAN 时使用。 (c) JOI…
第
3
章 导入篇
3-2.
电器系统的连接
15
3
3-2-2.
信号电缆的连接口
本机正面下方和背面都有信号电缆的连接口。可进行前后工序的信号收发，与主机电子计算机
(
提高车间
生产效率支持系统
)
连接，与元件供料器的接口（选购项）连接等。

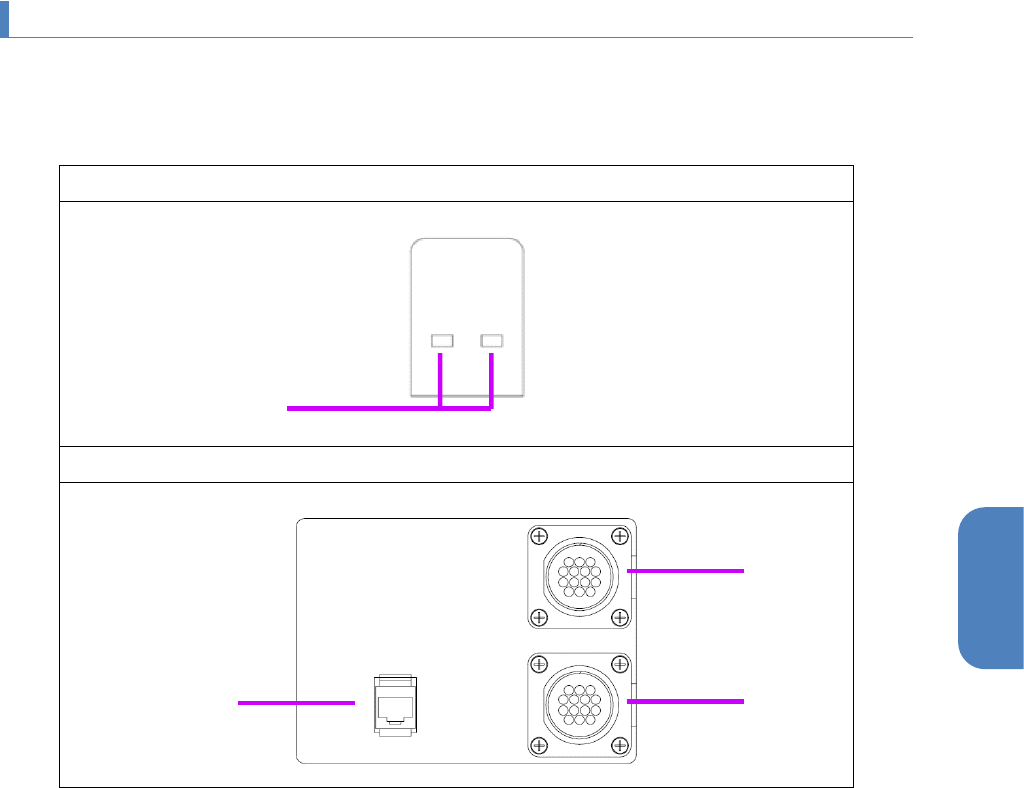

主体前面
主体背面
(a) USB
连接
USB
存储器件的端口（
2
处）
(b) LAN
LAN
连接器
在连接计算机主机与
LAN
时使用。
(c) JOINT IN
与本机的前工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
(d) JOINT OUT
与本机的后工序的装置连接所需的，符合
SMEMA
标准连接规格的连接器
USB
a
JOINT IN
JOINT OUT
LAN
b
c
d
第
3
章 导入篇
3-2.
电器系统的连接
16
3-2-3.
前工序机器和后工序机器的信号电缆连接
为了配合前后工序的机器和基板接送的时机等，连接相互间的信号电缆。
准备物品
与前工序机器及后工序机器的连接电缆（选购项）：从以下
4
种电缆中选择。
主机侧
前工序侧、后工序侧
电缆长度
1
SMEMA
规格
AMP (14P)
插头
SMEMA
规格
AMP (14P)
插头
0.35m
2
1m
或
3m
3
MOLEX (4P)
插头
3m
4
用户规格
用户指定
连接器规格（单通道传送）
本机侧使用
AMP. 206043-1
（
14
针）。
•
前工序机器
Pin
编号
信号名称
信号方向
1
REQUEST (+)
本机
→
前工序装置
2
REQUEST (−)
本机
→
前工序装置
3
READY
本机
←
前工序装置
4
G24
本机
←
前工序装置
8
SHIELD
―
•
后工序机器
Pin
编号
信号名称
信号方向
1
READY
本机
←
后工序装置
2
G24
本机
←
后工序装置
3
REQUEST (+)
本机
→
后工序装置
4
REQUEST (−)
本机
→
后工序装置
8
SHIELD
―
