第 3 章 导入篇 3- 3. 空气源的连接和真 空泵的运转 19 3 请确认 真空 泵的旋转 方向。 在真空泵旋转的状态下 ， 请将 纸靠近下图所示的 真空 泵排气口并 排气，确认纸 从排气口离开。 旋转方向相反时，空气 的流向相反， 从排气口吸气 ，纸将被排气口吸引 。 ※ 被排气 口吸 引时（纸被拉近排气口时 ）， 真空 泵的旋转方向相反 。此时会导致 故障，请实施下面 的＜真空泵旋转方向相 反时执行的 操作 ＞。 ＜真空 泵 旋…
第
3
章 导入篇
3-3.
空气源的连接和真空泵的运转
18
请按照下述步骤，调整供给压力。在以下操作之前请对『
6
章
打开主电源前的检查』的所有项目进行确
认。
1
打开本机背面的主断路器。
(
有变压器选购项规格时，先打开变压器用断路器
)
2
打开本机正面的主开关。
慢慢旋转在背面空气单元上的过滤减压阀的调压手柄，使主菜单上显示的供给压力为
0.49MPa
(490 kPa)
。（压力过高时，先暂时将压力降低到比
0.49MPa
低，然后再朝调高压力的方向调
整。）
3
压力显示变为
0.49 MPa (490 kPa) (5 kgf/cm
2
)
后，锁住调压手柄。
注意
•
请用户自行准备连接到主机的
φ12mm
空气导管和空气源的供给切断装置。
3-3-2.
真空泵的压力确认
本机内置有真空泵，用于吸取元件。使该真空泵运行。
1
接通本机背面的主断路器。
2
将本机正面的
MAIN
开关置于
ON
。
3
显示
[
贴片头控制
]
画面。
关于操作方法的详情，请参阅「
4-9-2. [
贴片头控制
]
」。
显示
[
贴片头控制
]
操作画面后，真空泵将自动打开。
真空泵旋转，确认本机操作画面的
Vacuum
压力显示在
-86.0 kPa
以下。
Tips
•
关闭
[
贴片头控制
]
画面后，真空泵将自动关闭。
•
有关
[
贴片头控制
]
画面的详情，请参阅「
4-9-2.
贴片头控制」的「贴片头气体的切换操作」。
第
3
章 导入篇
3-3.
空气源的连接和真空泵的运转
19
3
请确认真空泵的旋转方向。
在真空泵旋转的状态下，请将纸靠近下图所示的真空泵排气口并排气，确认纸从排气口离开。
旋转方向相反时，空气的流向相反，从排气口吸气，纸将被排气口吸引。
※
被排气口吸引时（纸被拉近排气口时），真空泵的旋转方向相反。此时会导致故障，请实施下面
的＜真空泵旋转方向相反时执行的操作＞。
＜真空泵旋转方向相反时执行的操作＞
旋转方向相反时，为装置供电的工厂侧
3
层电源的相并非按照
UVW
顺序。
此时应执行的操作是调换装置断路器连接的工厂侧的供电缆线
L2
和
L3
。
请在操作前务必关闭配电盘的断路器等，用测试仪确认关闭了调换过的电源电路的电源等。
※
实施操作后，请务必再次确认真空泵的旋转方向。

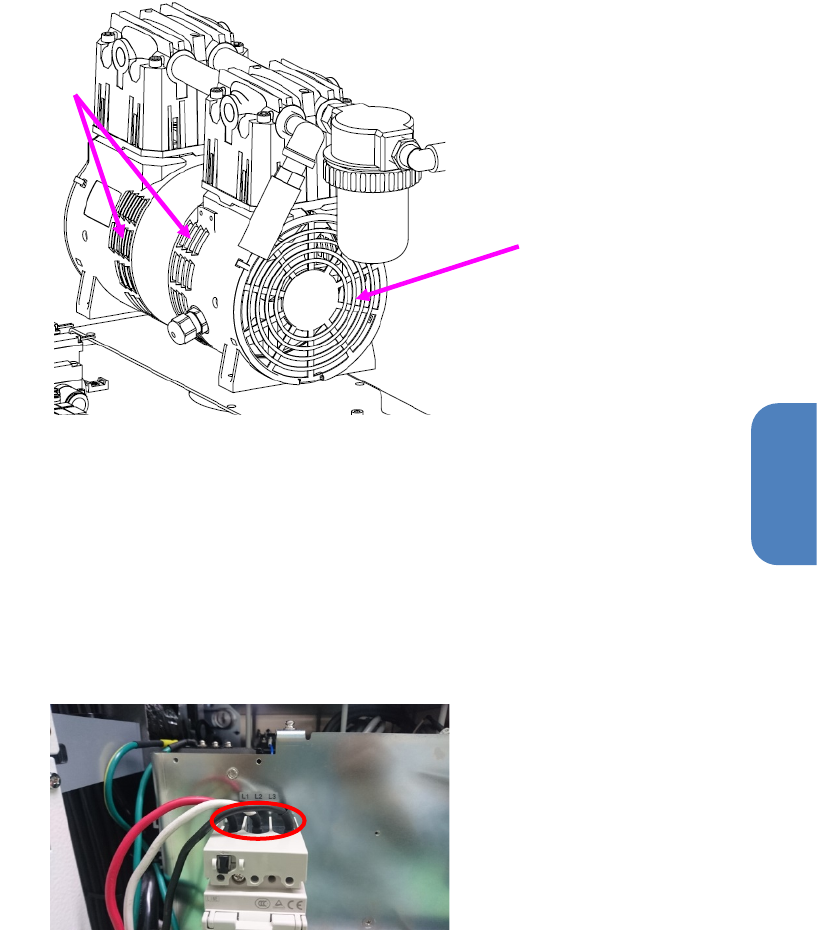

排气口
吸气口
