番号 品名 記号 形式 メーカー 定格 個数 備考 ｺｰﾄﾞ番号
NO. NAME SYMBOL TYPE MANUFACTURER RATING Q'TY NOTE CODE No.
ﾌｨｰﾀﾞｰﾍﾞﾘﾌｨｹｰｼｮﾝ
(5CU-1,3) SRM1-CO2-V2 オムロン (2) *OPTION S2018Z
171 ｺﾝﾄﾛｰﾙﾕﾆｯﾄ
E1,3/5 OMRON
FEEDER VERIFICATION
172 CONTROL UNIT
通信基板
AP1,5/5 K96-P-FK オムロン (2)
173 INTERFACE PCB OMRON
ＬＥＤ基板
AP2,3,6,7/5 オムロン (4)
174 LED PCB OMRON
センサ基板
AP4,8/5 オムロン (2)
175 SENSOR PCB OMRON
リモートＩ／Ｏ
D1,3/5 SRT1-ID04 オムロン DC14∼26.4V (2) R2010L
176 REMOTE I/O OMRON 50mA
リモートＩ／Ｏ
D2,4/5 SRT1-OD04 オムロン DC14∼26.4V (2) R2010G
177 REMOTE I/O OMRON 50mA
178
179
ﾌｨｰﾀﾞｰIDｺﾝﾄﾛｰﾙﾕﾆｯﾄ
(5CU-2) V530-R150 オムロン (1) *OPTION
180 FEEDER ID COTROL UNIT
E2/5 OMRON
同上カメラ オムロン (1)
181 FEEDER ID CAMERA OMRON
同上コンソール オムロン (1)
182 FEEDER ID CONSOLE OMRON
183
184
185
186
187
NAME 電気部品明細表 PAGE
ELECTRIC PARTS LIST 50/50

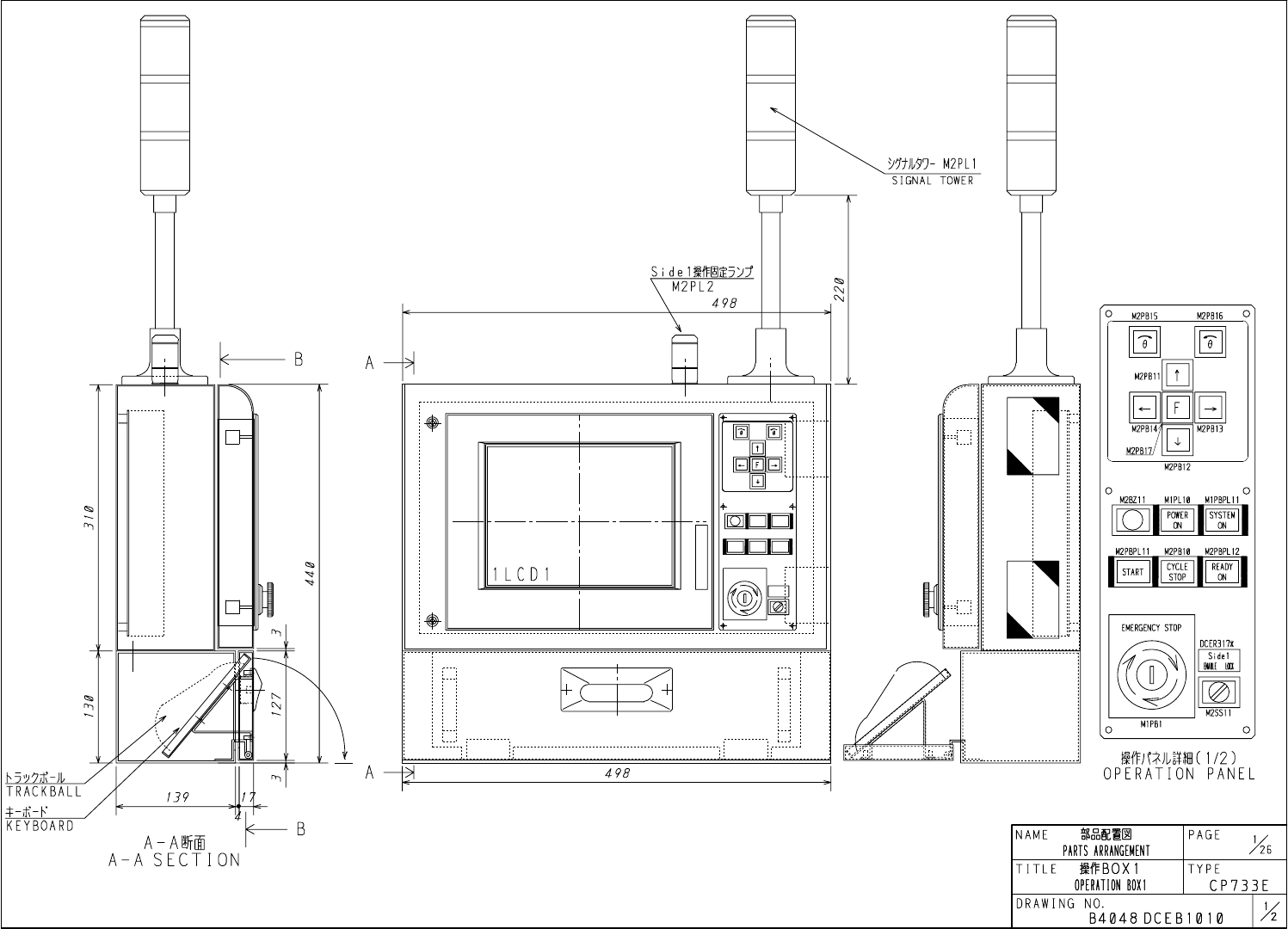

TYPE
MACHINE SIDE CP733E
DRAWING NO.
B4048 DCEP1211 11/11
TITLE 機械側
