Gantry wiring
Page 5 / 7 23.11.2021
Gantry wiring
Page 6 / 7 23.11.2021
Pos. Item no. Description Part marking
1 03040417-01 TRAILING CABLE INTERFACE
GANTRY 1 AND 3
SPARE PART
2 03040418-01 TRAILING CABLE INTERFACE
GANTRY 2 AND 4
SPARE PART
3 03020101-04 MODUL HEAD INTERFACE WHOLE X SPARE PART
4 03018099-03 BOARD / DC/DC CONVERTER HEAD
INTERFACE
SPARE PART
5 03000901-05 HEAD INTERFACE
6 03003536-04 TQM167 SIPLACE EMBEDDED
MODULE
SPARE PART
9 03029073-01 MODUL HEAD INTERFACE
MIRRORED COMPLETE X
10 03018099-03 BOARD / DC/DC CONVERTER HEAD
INTERFACE
SPARE PART
11 03029048-02 PC-BOARD / HEAD INTERFACE
MIRRORED
12 03003536-04 TQM167 SIPLACE EMBEDDED
MODULE
SPARE PART
13 03047984S03 VISION BOARD SPREAD SPECTRUM
X (VBSX)
SPARE PART
14 03003536-04 TQM167 SIPLACE EMBEDDED
MODULE
SPARE PART
15 03054633-01 VISION HOTLINK ADAPTER VHA
COMPLETE
16 03050555-01 VISION HOTLINK ADAPTER VHA SPARE PART

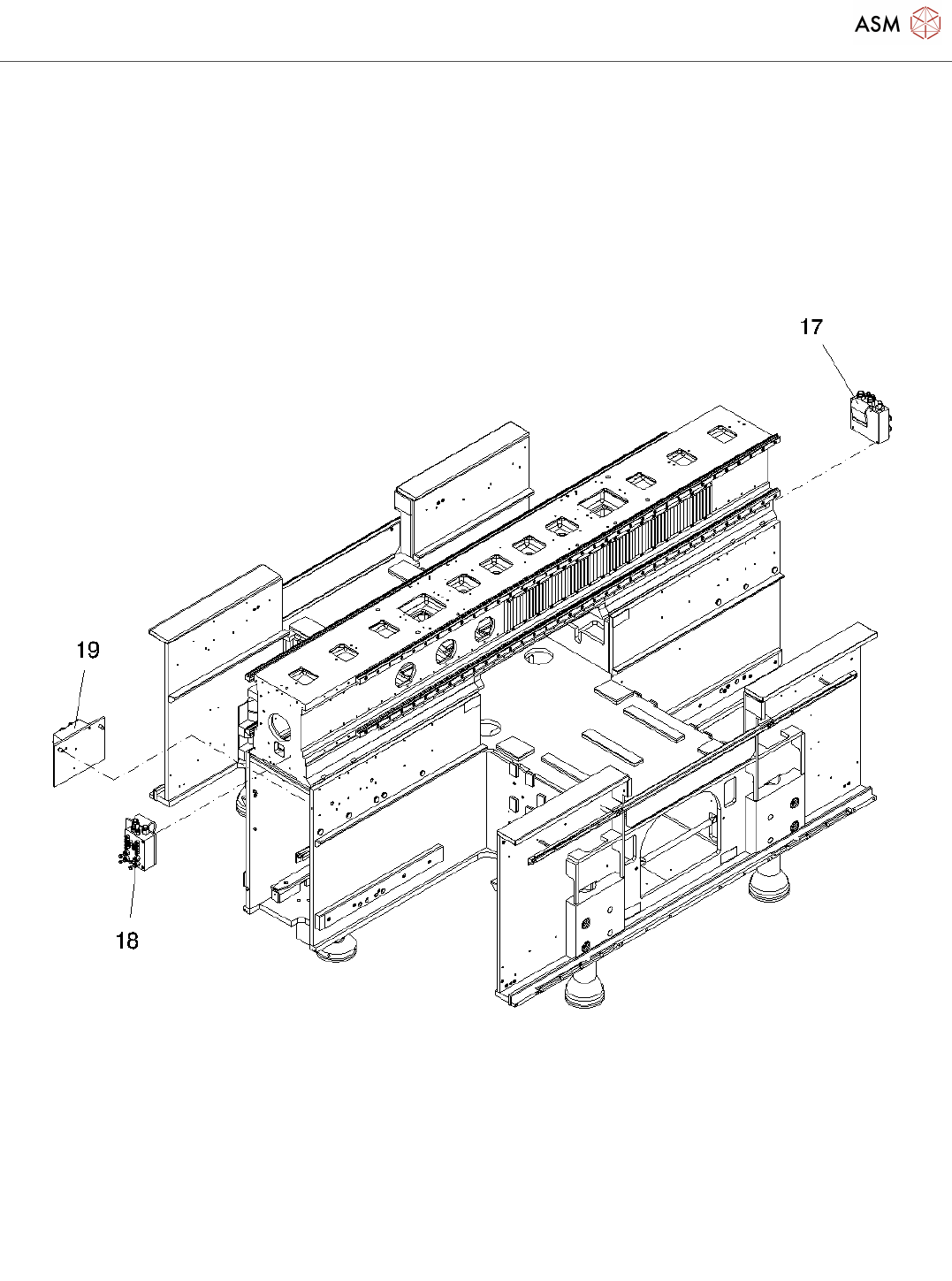

17 03039121-01 DISTRIBUTOR, PLACEMENT AREA 3
+ 4
SPARE PART
18 03034840-01 GANTRY DISTRIBUTOR SIPLACE X-
SERIES
19 03022295-01 COOLING AIR DISTRIBUTOR X-
SERIES
03040052-01 FIXING SET / V4 HEAD-INTERFACE
03020592-01 DISTANCE BOLT M3X20 I/I 6KT5.5
ST ZINC-C.
00320872-01 CABLE CLIP D=6.5MM H3P,
POLYAMIDE
STANDARD PARTS
21 03006355-02 CLAMP
03026005-01 DISTANCE BOLT TYPE E A/A-
M3X3-MS NI
00845013-01 HEXAGON SOCKET HEAD CAP
SCREW M3 X 6-8.8
Gantry wiring
Page 7 / 7 23.11.2021
Pos. Item no. Description Part marking
03007315-01 DISTANCE BOLT TYPE B I/A-
M3X13-ST ZN
03023371-01 DISTANCE BOLT TYPE A I/I-M3X8-ST
ZN
03023393-01 DISTANCE BOLT TYPE A I/I-
M3X12.5-ST ZN
03024126-01 DISTANCE BOLT TYPE B I/A-
M3X12.5-ST ZN
22 03014437-01 CABLEHOLDER/ C+P SPARE PART
03029617-01 DIN912-M2,5 X 8-8.8-TUFLOK
00343075-01 DIN 9021 - 3,2 - 140 HV - A2
00845014-01 HEXAGON SOCKET HEAD CAP
SCREW M3 X 8-8.8
00095563-01 HEXAGON NUT M 3 - ST
23 03039442-01 COVER 1P
24 03039459-01 COVER 2G SPARE PART
25 03040288-01 TRAILING CABLE SUPPORT 2G CPL. SPARE PART
26 03040287-01 TRAILING SUPPORT 1P COMPL.
