3 功能描述和结构
3.2 结构
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 31

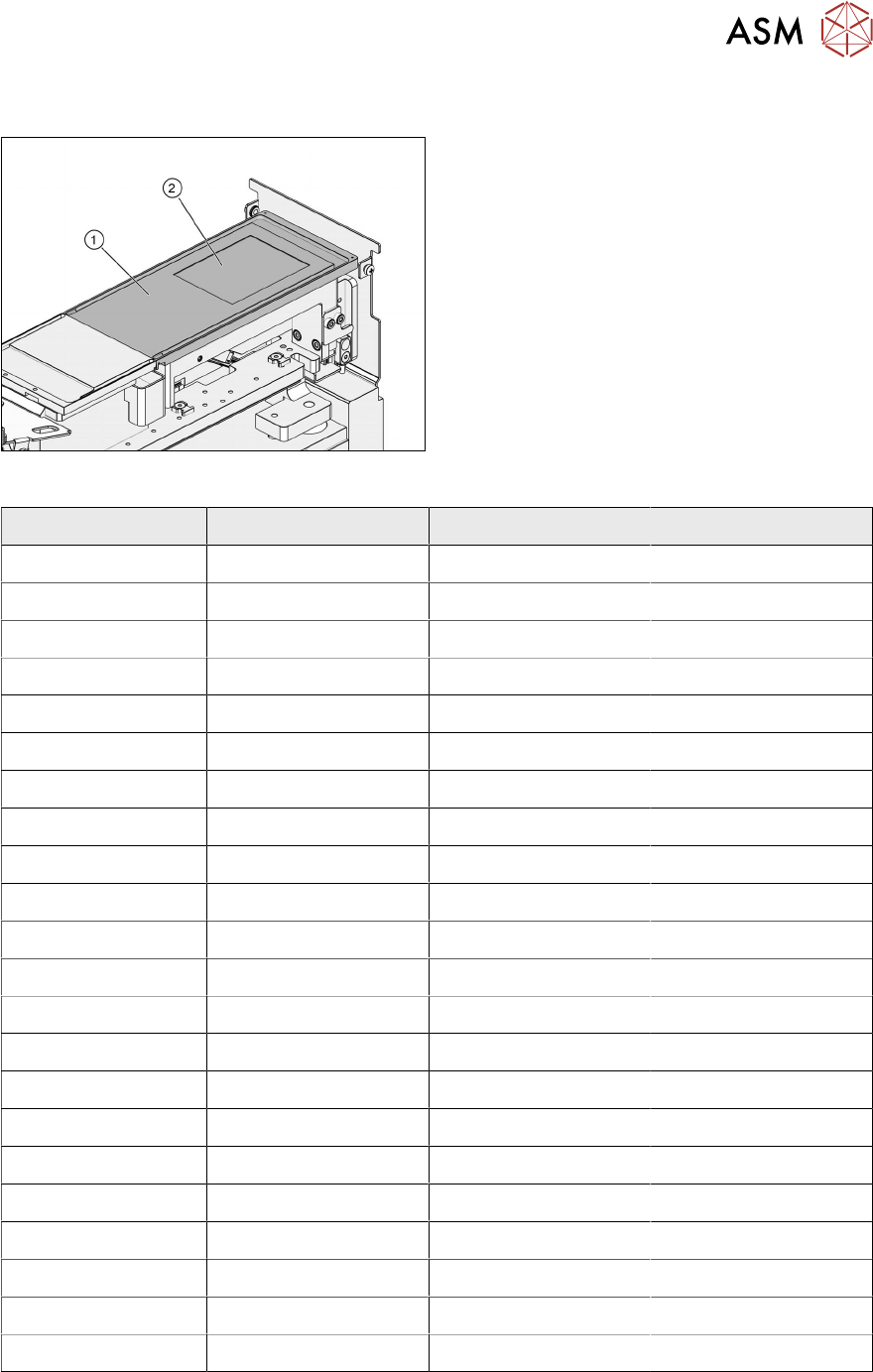

3.2.5 浸渍板
1. 浸渍板
2. 空腔
以下
无
RFID 应答器的浸渍板适用于 LDU 2 X：
部件号 空腔深度 [µm] 部件号 空腔深度 [µm]
03059408- xx - 03072948- xx 200
03063053- xx 20 03072958- xx 210
03078159- xx 25 03068486- xx 220
03063054- xx 30 03064360- xx 230
03063055- xx 40 03069330- xx 240
03070690- xx 45 03074835- xx 250
03063056- xx 50 03074808- xx 260
03063057- xx 60 03074844- xx 270
03063058- xx 70 03065213- xx 280
03066566- xx 75 03074850- xx 290
03063059- xx 80 03072530- xx 300
03063060- xx 90 03074853- xx 310
03063061- xx 100 03069331- xx 320
03072107- xx 110 03074856- xx 330
03069323- xx 120 03074891- xx 340
03072883- xx 130 03074894- xx 350
03072903- xx 140 03063106- xx 360
03072913- xx 150 03074899- xx 370
03072916- xx 160 03074904- xx 380
03072919- xx 170 03074909- xx 390
03072923- xx 180 03069332- xx 400
03072925- xx 190
3 功能描述和结构
3.2 结构
32 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
以下
带有
RFID 应答器的浸渍板适用于 LDU 2 X：
部件号 空腔深度 [µm] 部件号 空腔深度 [µm]
03168214- xx 10 03168286- xx 190
03168210- xx 15 03168287- xx 200
03168206- xx 20 03168288- xx 210
03168202- xx 25 03168289- xx 220
03168198- xx 30 03168290- xx 230
03168196- xx 35 03168291- xx 240
03168191- xx 40 03168292- xx 250
03168194- xx 45 03168293- xx 260
03168185- xx 50 03168294- xx 270
03168181- xx 60 03168295- xx 280
03167724- xx 70 03168296- xx 290
03168275- xx 80 03168297- xx 300
03168276- xx 90 03168298- xx 310
03168277- xx 100 03168299- xx 320
03168278- xx 110 03168300- xx 330
03168279- xx 120 03168301- xx 340
03168280- xx 130 03168302- xx 350
03168281- xx 140 03168303- xx 360
03168282- xx 150 03168304- xx 370
03168283- xx 160 03168305- xx 380
03168284- xx 170 03168306- xx 390
03168285- xx 180 03168307- xx 400

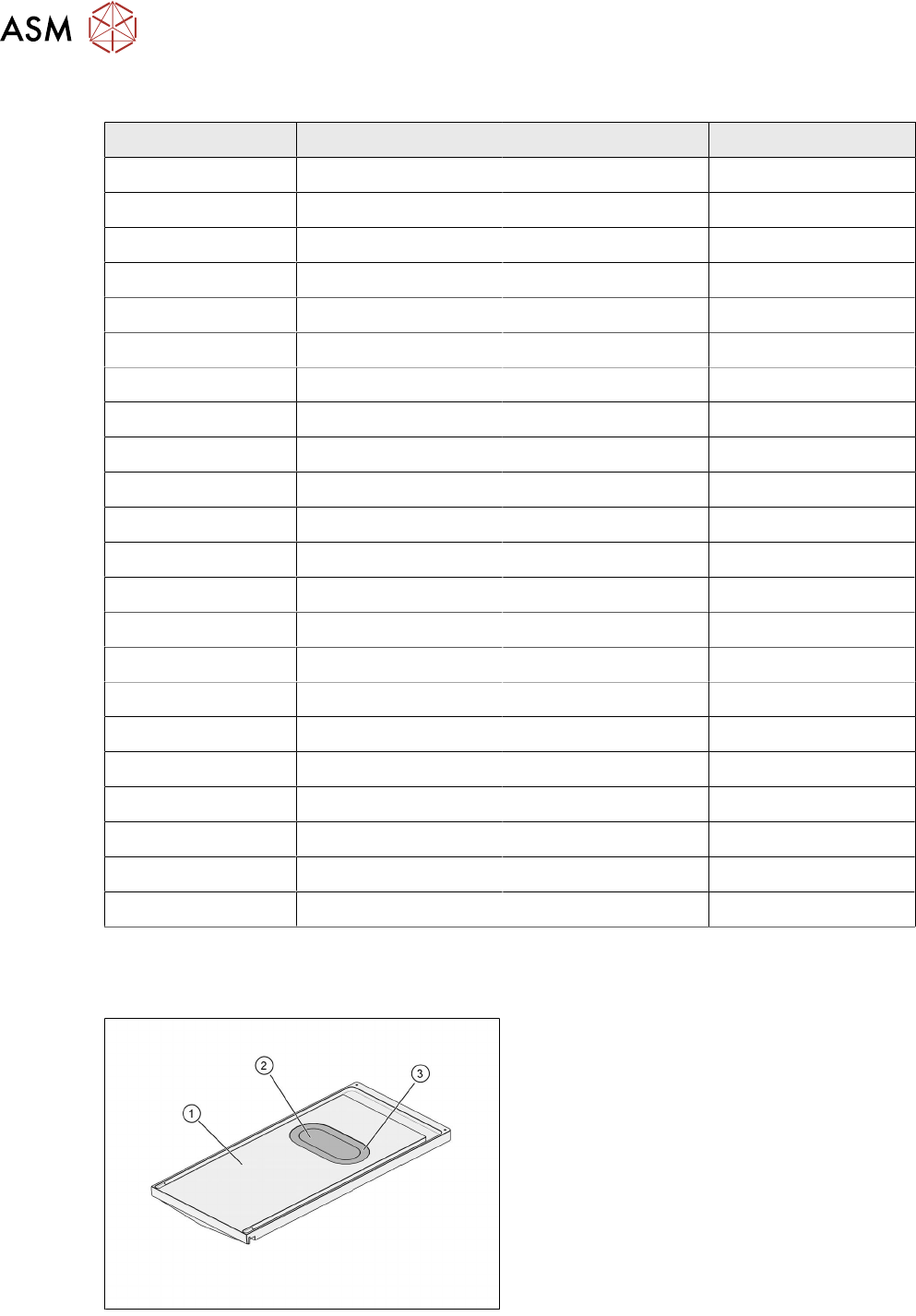

可调空腔深度的浸渍板（仅适用于配备自动空腔选装件的 LDU 2 X）
自动空腔浸渍板的可调空腔包括一个可移动的空腔板，该板通过柔性密封件与浸渍板相连。
浸渍板顶侧：
1. 浸渍板
2. 空腔板
3. 密封垫
浸渍板底部的空腔板由两块止动板支撑，这两块止动板确定了空腔板的最低位置并确保了浸渍过程
中的机械稳定性。
3 功能描述和结构
3.2 结构
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 33

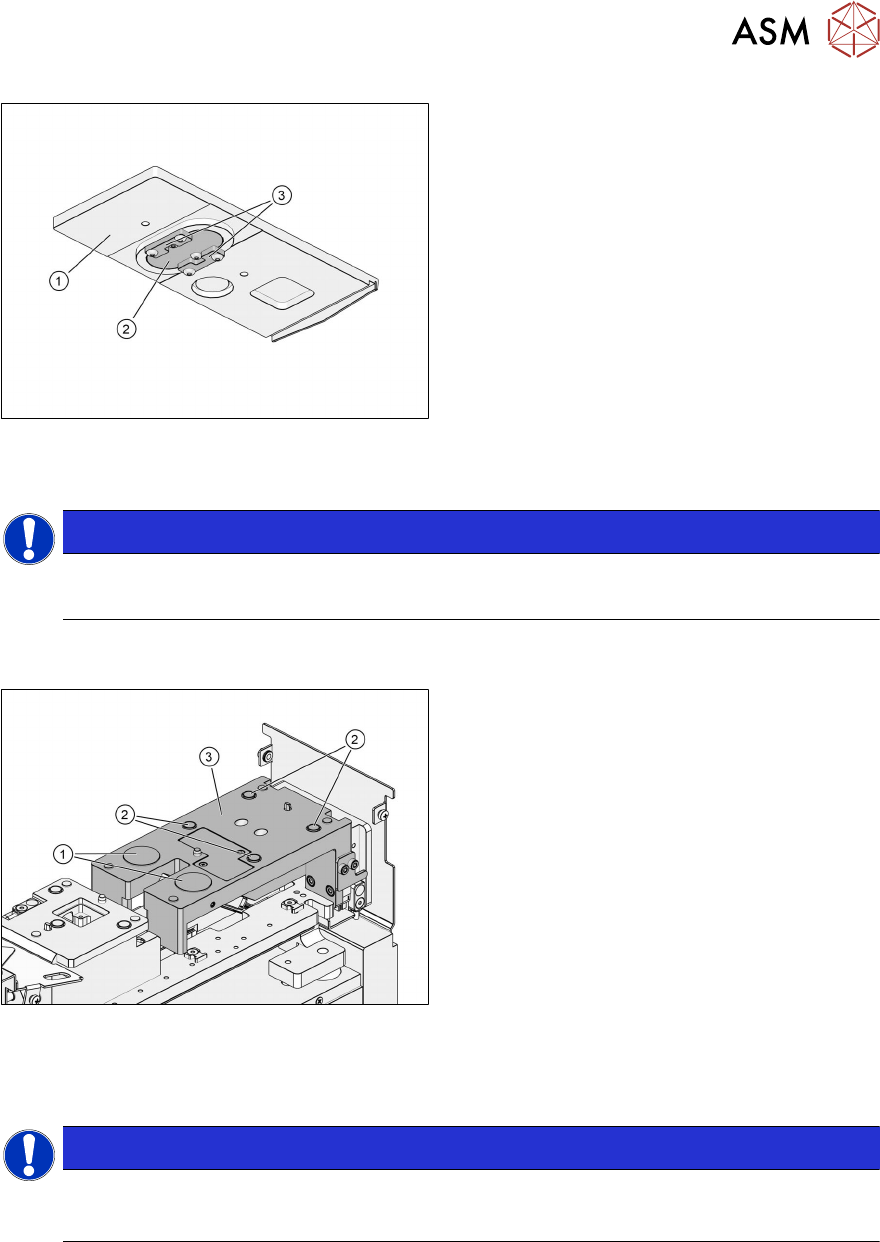

浸渍板底侧：
1. 浸渍板
2. 空腔板
3. 止动板
自动空腔浸渍板的空腔深度范围为 0.01 mm 至 0.25 mm，调整容差为 ±10 µm。浸渍板上可以使用
的最大元件尺寸为 15 mm x 25 mm。
提示
目前所有采用固定空腔深度的标准浸渍板也可以与配备自动空腔选装件的 LDU 2 X 兼容使
用。
3.2.6 浸渍冲程板
1. 电磁体
2. 永磁体
3. 浸渍行程板
浸渍板由四个永磁体固定于浸渍行程板上。两个电磁体用于额外固定浸渍行程板，并检查是否已安
装浸渍板。电磁体可以检测出浸渍板和浸渍行程板之间距离的变化。在向下运动过程中浸渍板被挡
板卡住即属于此情况。
提示
浸渍板不可用
如果浸渍板未正确安装，则浸渍板将无法被识别并会显示“浸渍板不可用”。
