3 功能描述和结构
3.1 功能描述
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 23
3 功能描述和结构
3.1 功能描述
LDU安装于转换料台上的方式和任何其他供料器模块一样。贴片生产线软件 (SIPLACE Pro) 可用于
选择要浸渍的元件以及设置相关参数。LDU 可以在特定区域提供预定义量（层厚度）的焊剂。焊剂
层始终可以通过自动执行的涂敷工序进行补充。这样可确保元件浸渍于新鲜的焊剂层中，并确保工
艺条件始终保持一致。
LDU 大致可分为机械部分（涂敷单元）和电气部分（所谓的控制单元）。
控制单元
控制单元包含电气部件，例如电源、接口、控制系统和操作单元。
涂敷单元
涂敷单元有两个移动轴。刮刀轴前后移动滑动单元。升降轴上下移动升降单元。两个轴都由电机和
主轴系统驱动。电机轴上的旋转编码器确定主轴的当前位置。两个轴都带有传感器，传感器指示轴
何时到达其末端位置。

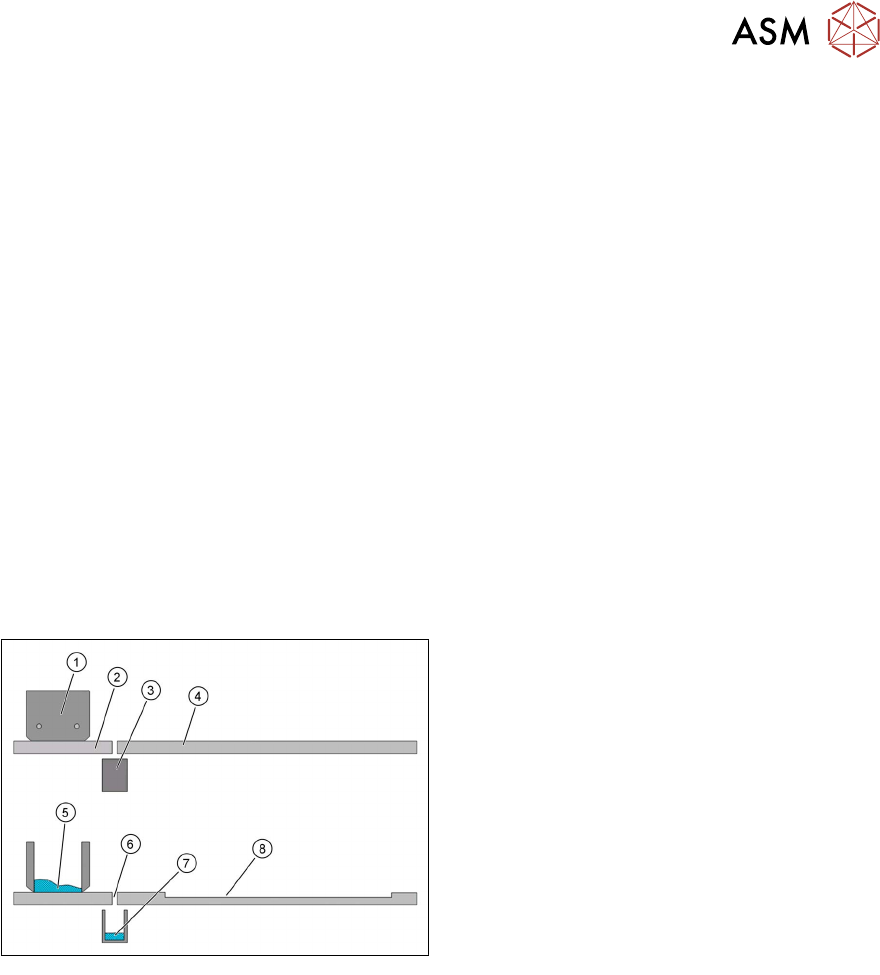

LDU 的涂敷单元包括以下主要部件：
1. 焊剂罐
2. 挡板
3. 承滴盘
4. 浸渍板
5. 焊剂
6. 接口
7. 承滴盘中的焊剂
8. 空腔
3 功能描述和结构
3.1 功能描述
24 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

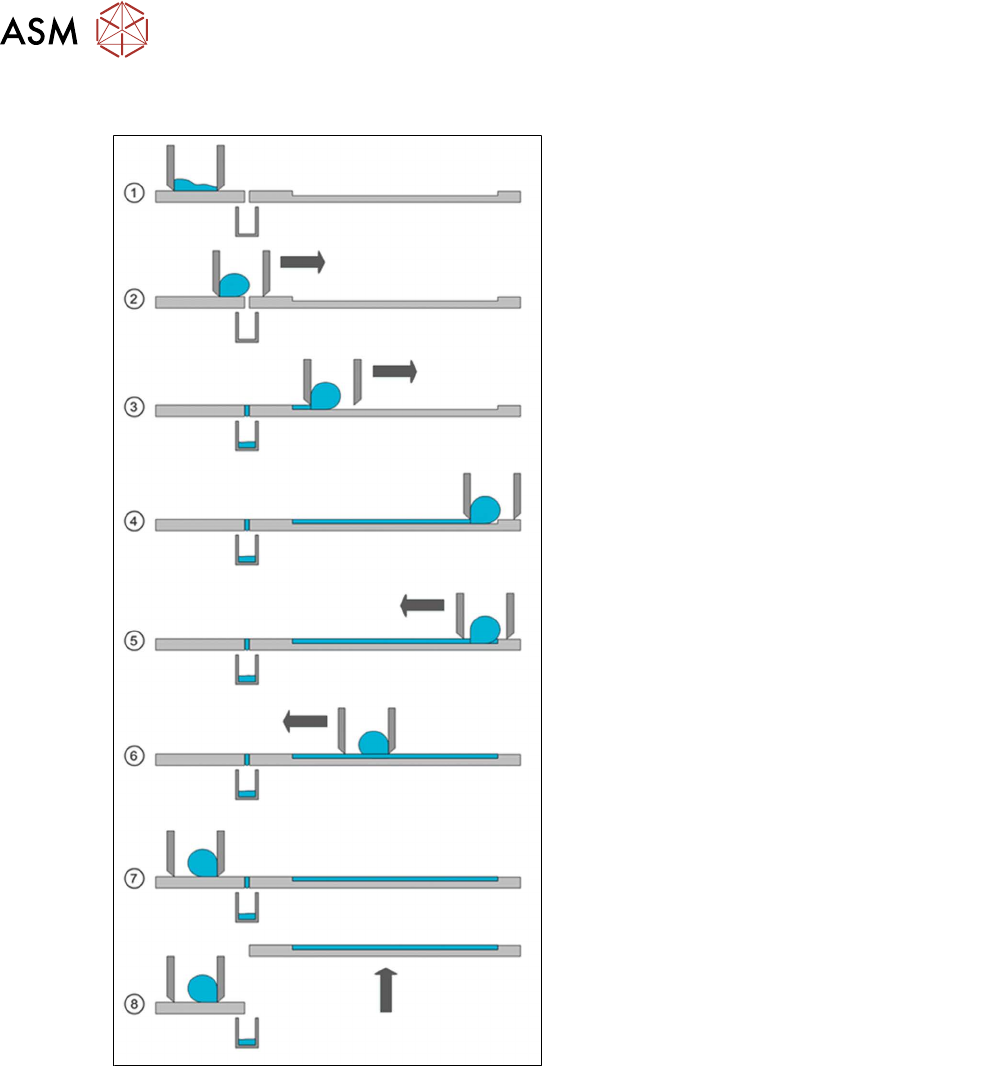

涂敷工艺
1. 涂敷单元处于其起始位置。焊剂罐位于挡板
上方的停驻位置。焊剂罐已注满新的焊剂，
焊剂当前已布满于焊剂罐的“底部”。浸渍板
处于涂敷位置。
2. 涂敷开始。焊剂罐所在的滑动单元沿着浸渍
板方向向前移动。罐中的焊剂形成卷状，具
体取决于其粘度。
3. 焊剂罐到达浸渍板的空腔。焊剂分布于空腔
中并被焊剂罐底部边缘擦去。
4. 滑动单元移至其相反位置，到达浸渍板末
端。现在，整个空腔注满焊剂。
5. 滑动单元向后移动。
6. 现在，焊剂罐另一侧形成焊剂卷。边缘擦去
所涂敷的焊剂层，以确保焊剂层高度保持一
致。
7. 滑动单元到达位于挡板上方的起始位置。承
滴盘会接住可能流入接口区域间隙的所有焊
剂。
8. 升降单元将浸渍板移离涂敷位置并移入浸渍
位置。贴片头现在可以将元件浸渍到焊剂
中。
对于下一个涂敷工艺，升降单元会将浸渍板移回
到涂敷位置，然后重复执行第 1 步至第 8 步。
