3 功能描述和结构
3.1 功能描述
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 25

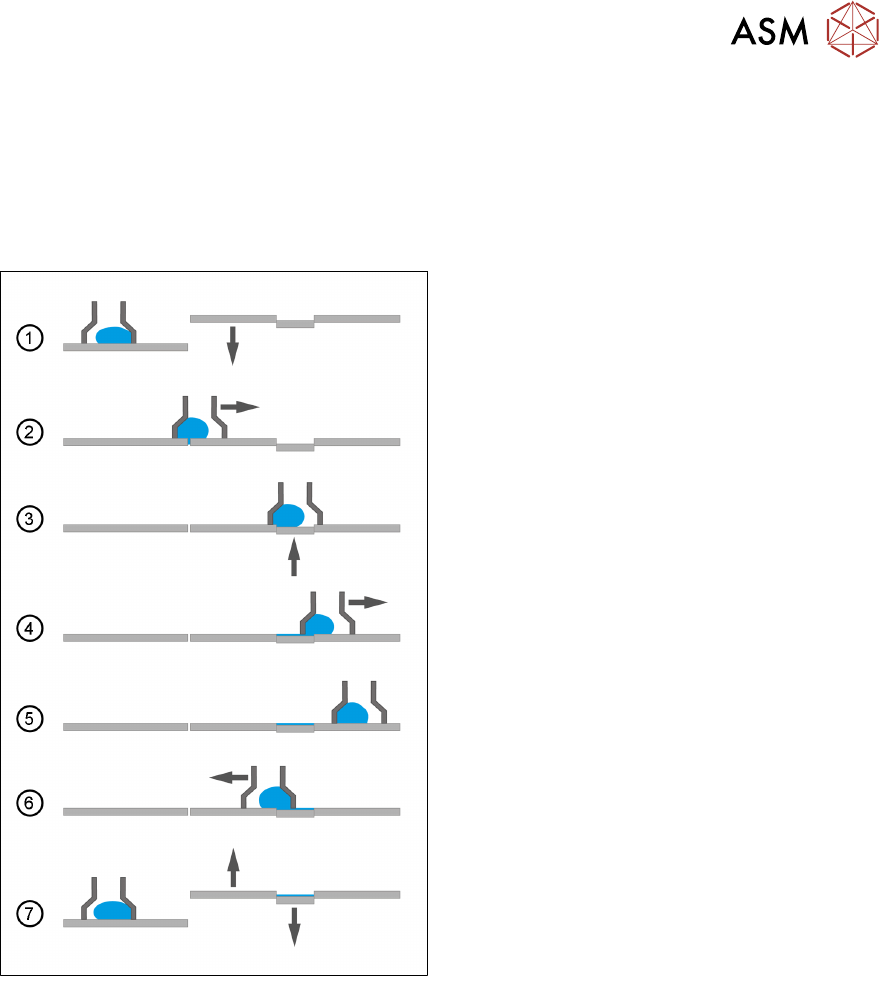

涂敷工艺（配备自动空腔选装件的 LDU 2 X）
使用自动空腔浸渍板时的刮刀循环周期与具有固定腔厚度的标准浸渍板的刮刀循环周期不同。
贴片头涂覆元件时，会对浸渍板空腔施加一定作用力。浸渍时，应将空腔板向下移动到由止动板支
撑的最低位置。这样可以防止损坏升降装置。涂敷时，可将空腔板向上移动到正确的空腔深度，以
获取适宜的焊剂量。
1. 浸渍板从拾取位置向下移动至涂敷位置。空
腔仍位于拾取位置。
2. 焊剂罐向空腔位置移动。
3. 焊剂罐停在空腔上方。浸渍板从拾取位置向
上移动至涂敷位置。
4. 焊剂罐移至相反位置，以将焊剂加注到空腔
内。
5. 焊剂罐到达相反位置。
6. 焊剂罐朝挡板向后移动。
7. 焊剂罐到达挡板停驻位置。浸渍板从涂敷位
置向上移动到拾取位置。空腔从涂敷位置向
下移动到拾取位置。
3 功能描述和结构
3.2 结构
26 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
3.2 结构

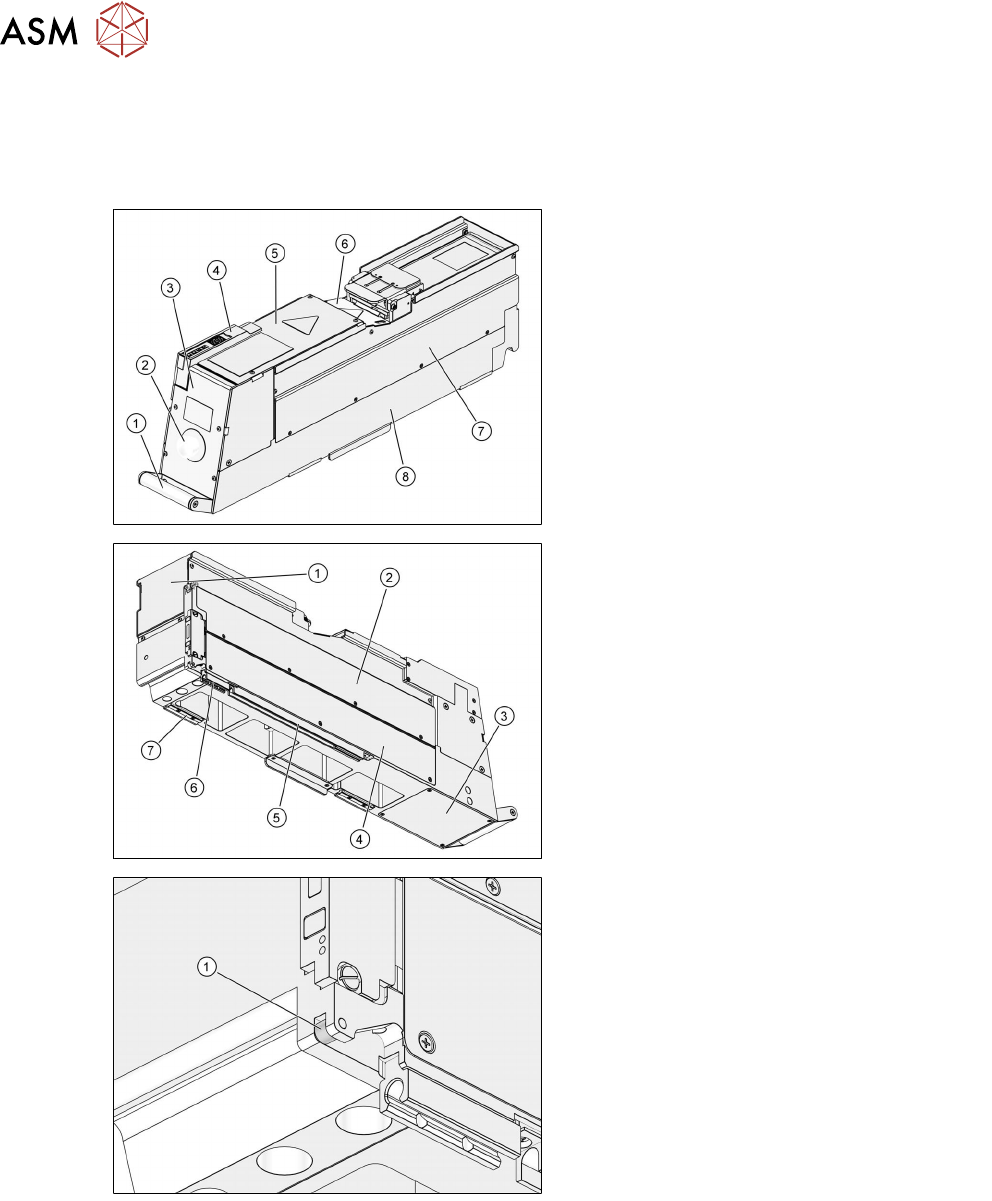

3.2.1 外壳
1. 握柄
2. EMERGENCY STOP（急停）按钮
3. 后保护盖
4. 用户界面
5. 顶盖
6. 接合盖
7. 右侧面板
8. 主体
1. 前保护盖
2. 左侧面板
3. 底盖
4. 控制板保护盖
5. 后部滑杆
6. 前部滑杆
7. 支撑块
1. 锁紧辊
3 功能描述和结构
3.2 结构
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 27

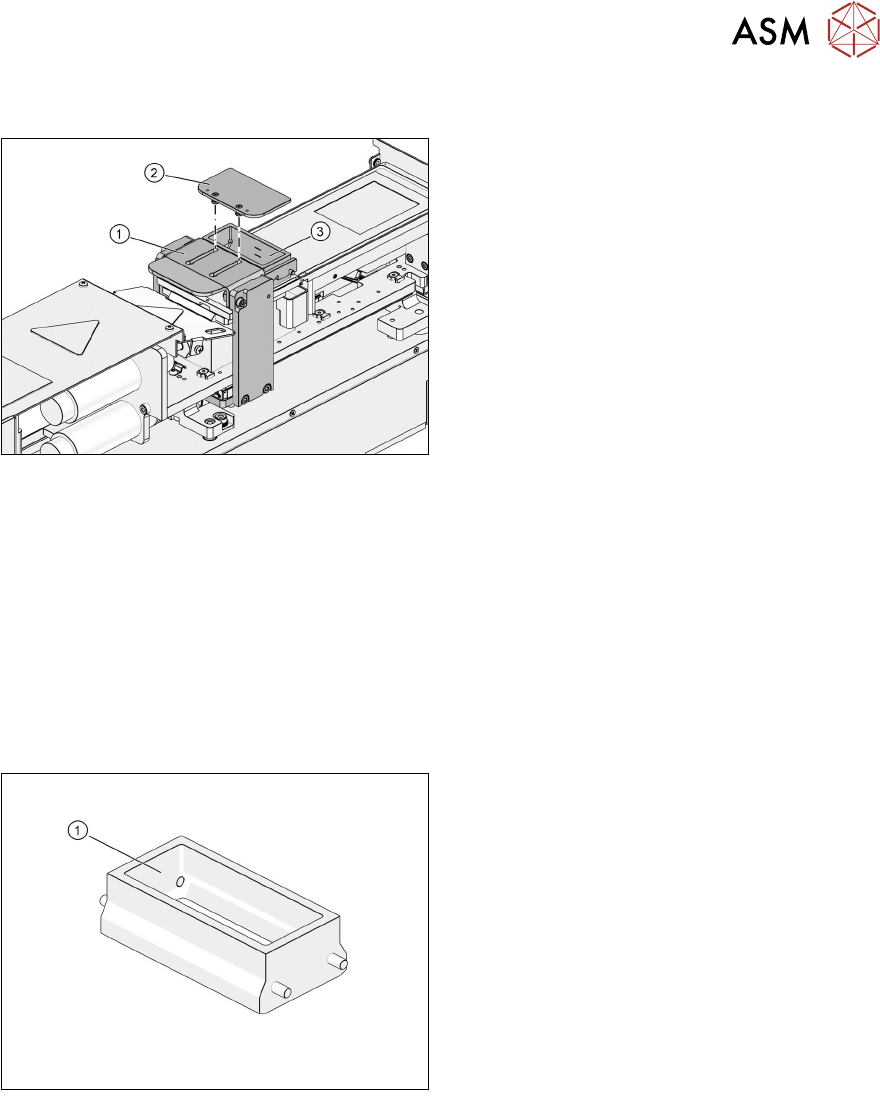

3.2.2 刮刀
1. 向下保持器
2. 保护盖
3. 焊剂罐
焊剂罐的移除外盖可以防止任何物质掉入焊剂罐。向下保持器将焊剂罐固定在正确位置。通过按压
向下保持器，可以轻松拆下焊剂罐。
以下浸渍板适用于 LDU：
●
标准罐 [00117107-xx]
●
小罐 [00117108-xx]
配备自动空腔选装件的 LDU 2 X 焊剂罐
使用自动空腔浸渍板时，需要装配专用焊剂罐 [03154869-xx]，该焊剂罐占据浸渍板的大部分面积。
这点很重要，因为向上移动空腔板进行涂敷时，这样有利于获取所有溢出去的焊剂。
1. 自动空腔浸渍板的焊剂罐
