3 功能描述和结构
3.2 结构
34 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

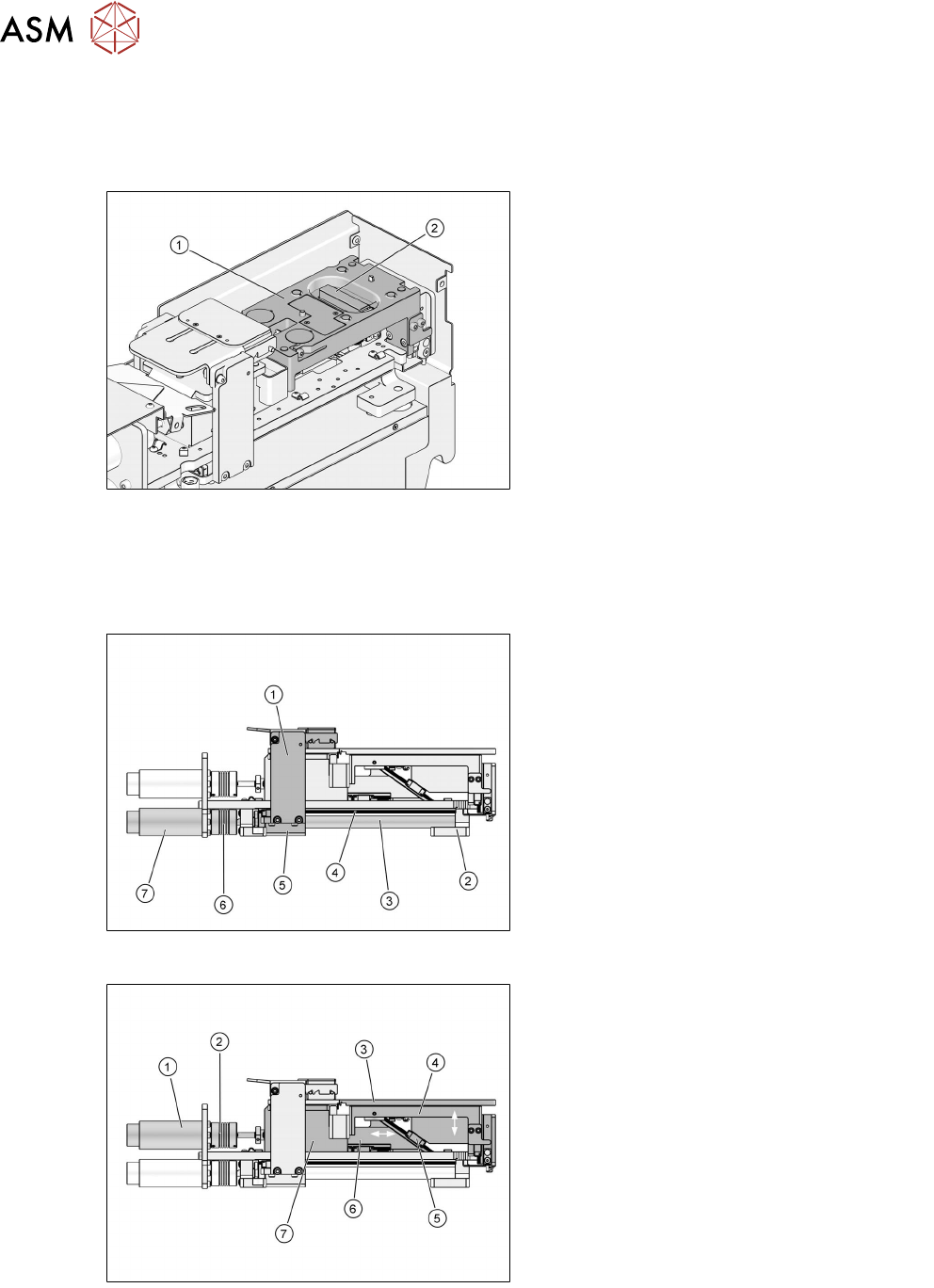

配备自动空腔选装件的 LDU 2 X 浸渍行程板
配备自动空腔选装件的 LDU 2 X 浸渍行程板采用了特殊的高度调节机构设计。可垂直移动的推块与
空腔板接触并控制其垂直位置。
1. 浸渍行程板
2. 推块
3.2.7 轴
LDU 有两个驱动轴。
刮刀轴将刮刀前后移动。
1. 刮刀
2. 前部轴承座
3. 芯轴
4. 导轨
5. 后部轴承座
6. 联轴器
7. 马达
升降轴上下移动浸渍板。
1. 马达
2. 联轴器
3. 浸渍板
4. 浸渍行程板
5. 导轨
6. 滑动单元
7. 轴承座（挡板底部）
升降轴的最大升程为 -8.5mm 至 +22mm（机械止动器）。基本位置（由感应开关决定）位于
-7.5mm 处。刮刀位于 0mm 处。浸渍位置位于 +17.5 mm 处。刮刀和浸渍位置由马达的脉冲发生
器决定。
3 功能描述和结构
3.2 结构
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 35

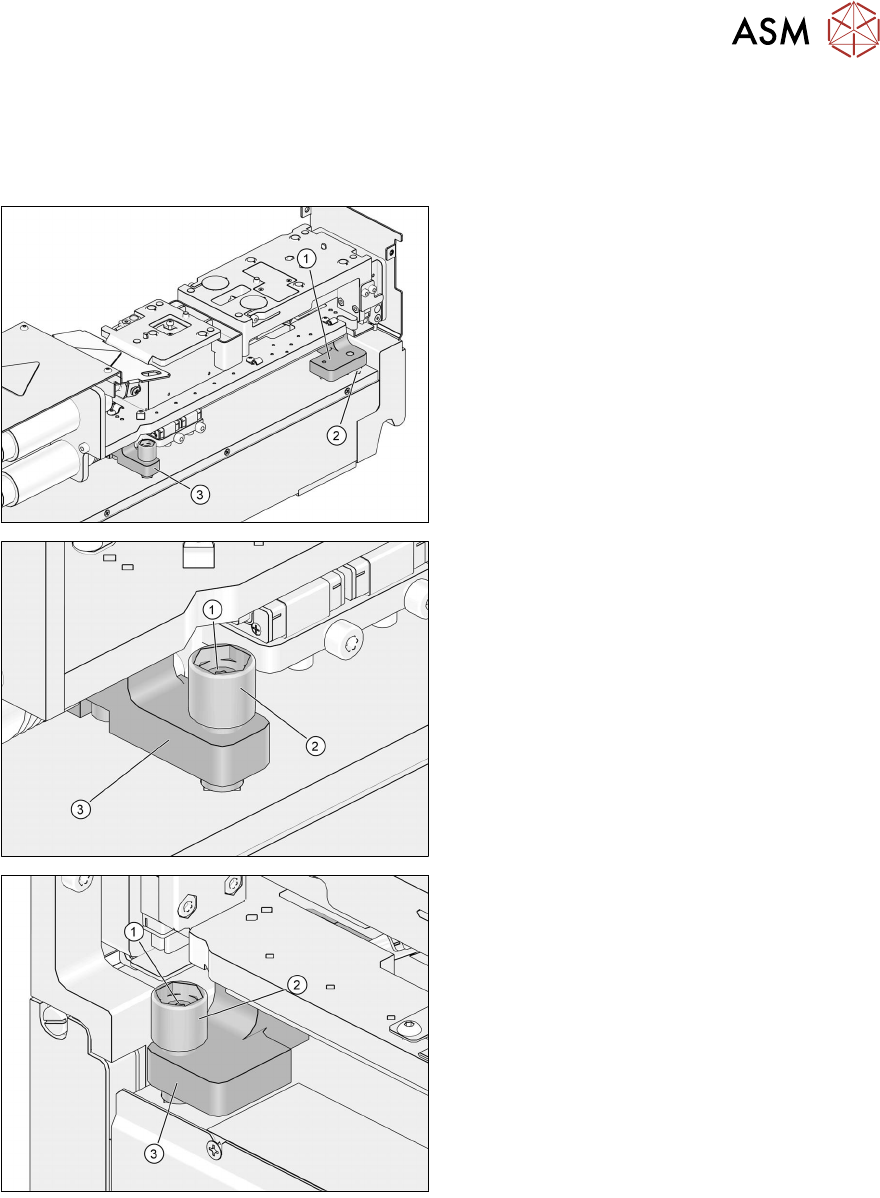

3.2.8 调平装置
调平装置基于三点支撑:一个轴承滚珠和两个调节螺钉。前部轴承座位于轴承滚珠和前部调节螺钉
上。后部轴承座位于后部调节螺钉上。
1. 前部轴承座
2. 轴承滚珠
3. 后部轴承座
1. 后部固定螺钉
2. 后部调节螺钉
3. 后部轴承座
1. 前部固定螺钉
2. 前部调节螺钉
3. 前部轴承座
3 功能描述和结构
3.2 结构
36 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

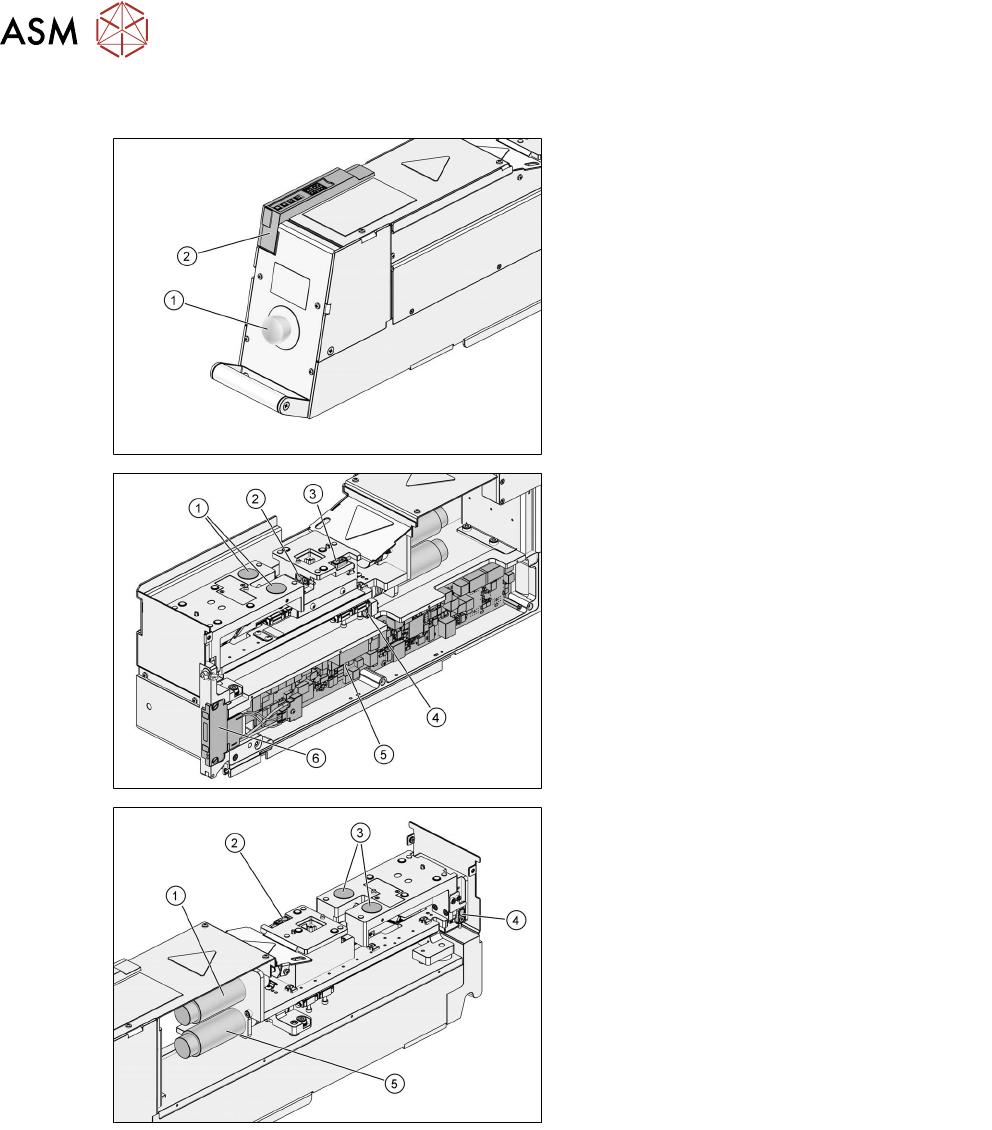

3.2.9 电子元件
1. EMERGENCY STOP（急停）按钮
2. 用户界面
1. 电磁体
2. 承滴盘传感器
3. 挡板传感器
4. 刮刀轴的位置开关
5. 控制板
6. 能量和数据接口 (EDIF)
1. 升降轴电机
2. 挡板传感器
3. 电磁体
4. 升降轴的位置开关
5. 刮刀轴电机
