3.3.2 焊剂层厚度
元件上的焊剂量取决于空腔内焊剂层的厚度。焊剂层厚度取决于空腔深度和所用流体的涂敷效果。
空腔深度刻于浸渍板顶部。

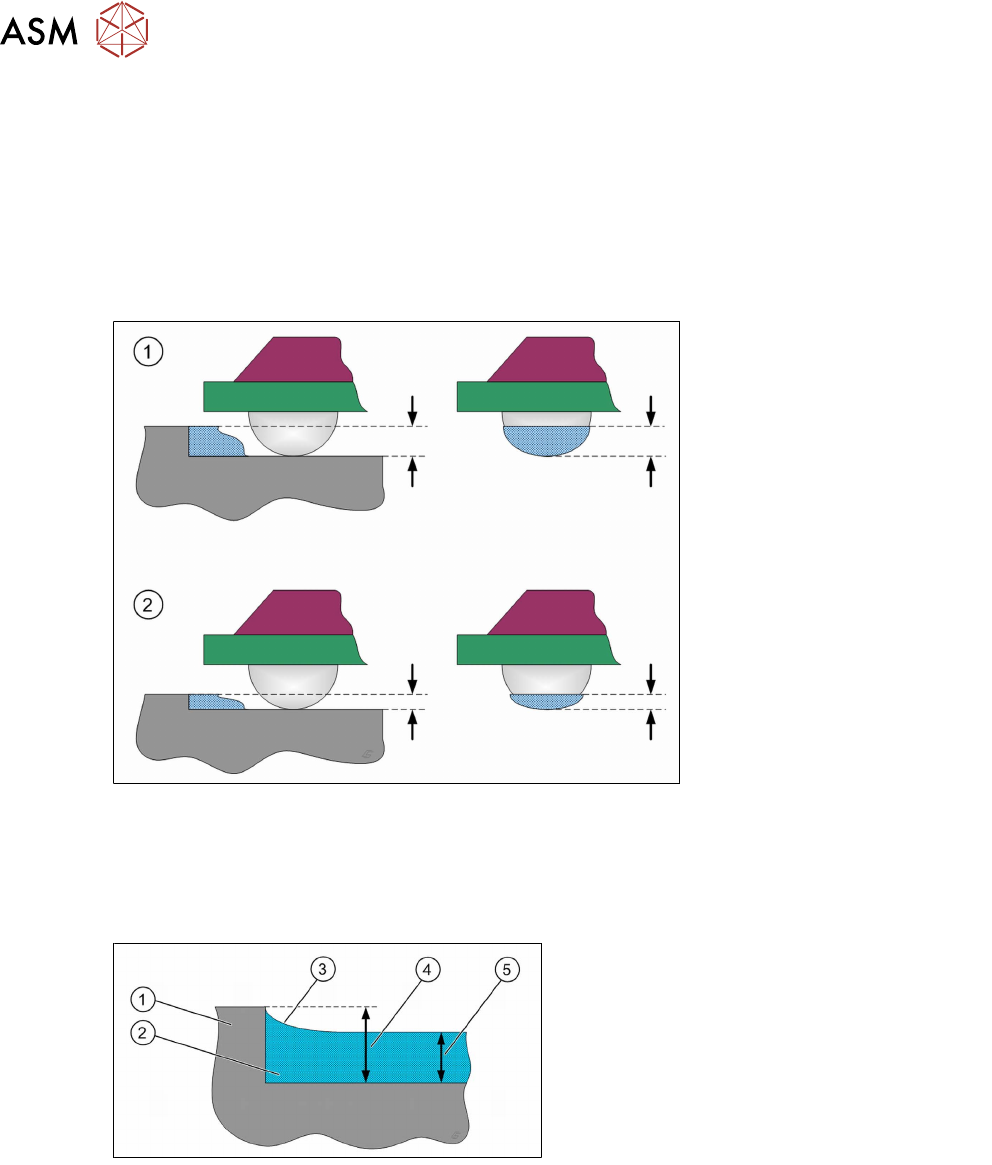

空腔深度对焊剂层厚度的影响
在下图中，同一元件被浸入到不同的浸渍板中。
(1)
中的浸渍板空腔比
(2)
中的要深。这意味着由于
此处的焊剂层更厚，涂敷于元件上的焊剂更多。
涂布液对焊剂层厚度的影响
毛细效应描述了固体与毛细管（如细管、间隙或凹陷区域）接触过程中流体的行为（如图所示）。
例如：如果将一根玻璃管垂直浸入水中，则细玻璃管中的水会为克服重力而略有上升。这种效应是
由于流体本身的表面张力以及流体与固体表面的界面张力所引起的。
1. 浸渍板
2. 焊剂
3. 凹陷区域
4. 浸渍板的空腔深度
5. 剩余焊剂高度
多次测量会得出表示焊剂层厚度减少的值。该值显示焊剂层厚度约为空腔深度的 2/3，即层厚减少约
1/3。不过值 2/3 是一个粗略估值，具体涂敷于元件上的准确焊剂量需要通过测试来确定。在非常重
要的工艺中，可以提供具有定制空腔深度的浸渍板。
3 功能描述和结构
3.3 基本工艺
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 41

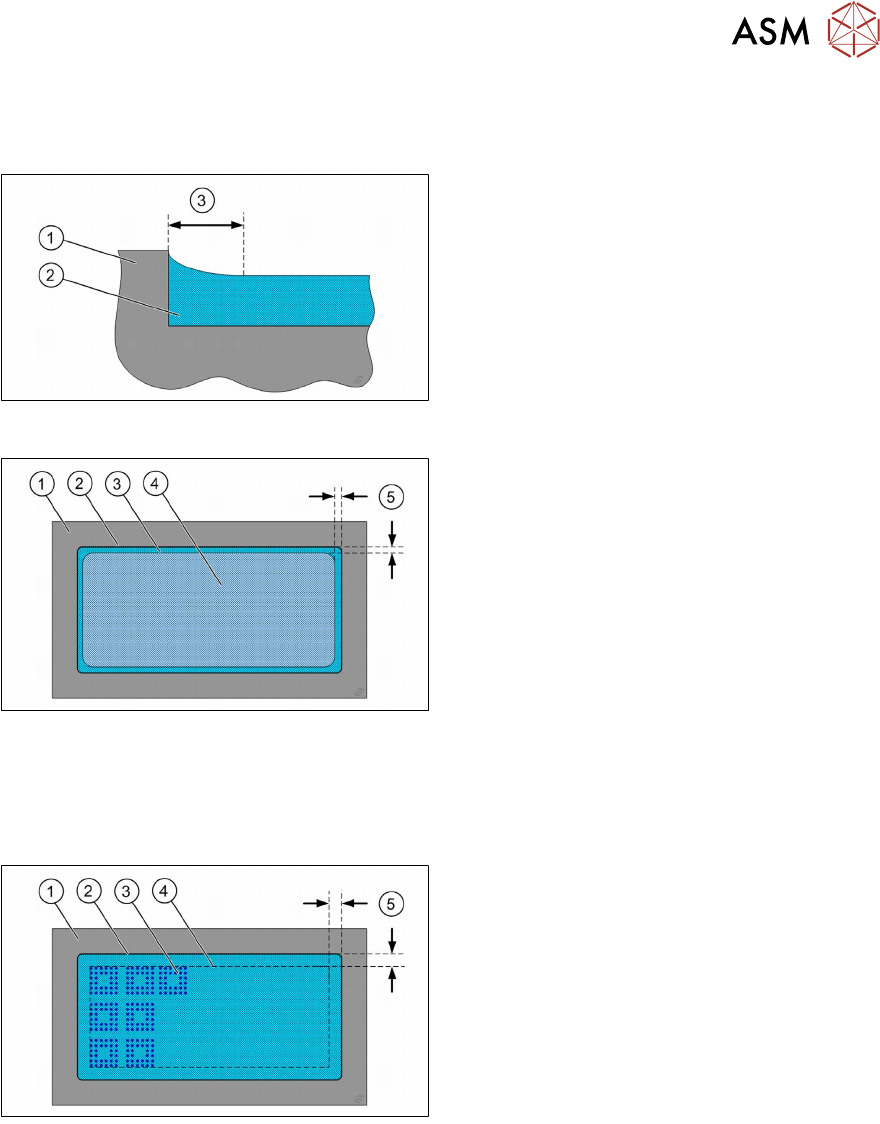

涂布液对浸渍区域的影响
在空腔边缘的焊剂中会形成一个凹陷区域。其宽度大约为 1 到 2 mm。
1. 浸渍板
2. 焊剂
3. 凹陷区域宽度
这意味着可使用的浸渍板区域比空腔本身要小。
1. 浸渍板
2. 空腔
3. 凹陷区域
4. 浸渍区域，由凹陷区域确定
5. 边缘区域，由凹陷区域确定
贴片机软件考虑到了此效应。浸渍元件时贴片机会自动保留边缘位置。具体的边缘尺寸取决于
SIPLACE Pro 的参数
dip margin
。
例如，浸渍边缘为 3 mm 时，浸渍区域会比空腔本身小 6 mm。空腔尺寸为 75 mm x 55 mm，则可
用浸渍区域尺寸只有 69 mm x 49 mm。
1. 浸渍板
2. 空腔
3. 焊剂中已浸渍元件的印刷
4. 浸渍区域，由软件确定
5. 边缘尺寸，由 SIPLACE Pro 的参数
dip
margin
而定
