4 操作 4.1 SIPLACE Pro 的设置 52 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 ► 在相应的字段 (1) 中输入每个空腔适当的坐标和空腔深度。 Cavity Depth :空腔深度 Left X / Left Y :空腔左下角 Right X / Right Y :空腔右上角 显示区域 (2) 中,显示各空腔的坐标和深度。

100%1 / 106
4 操作
4.1 SIPLACE Pro 的设置
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 51

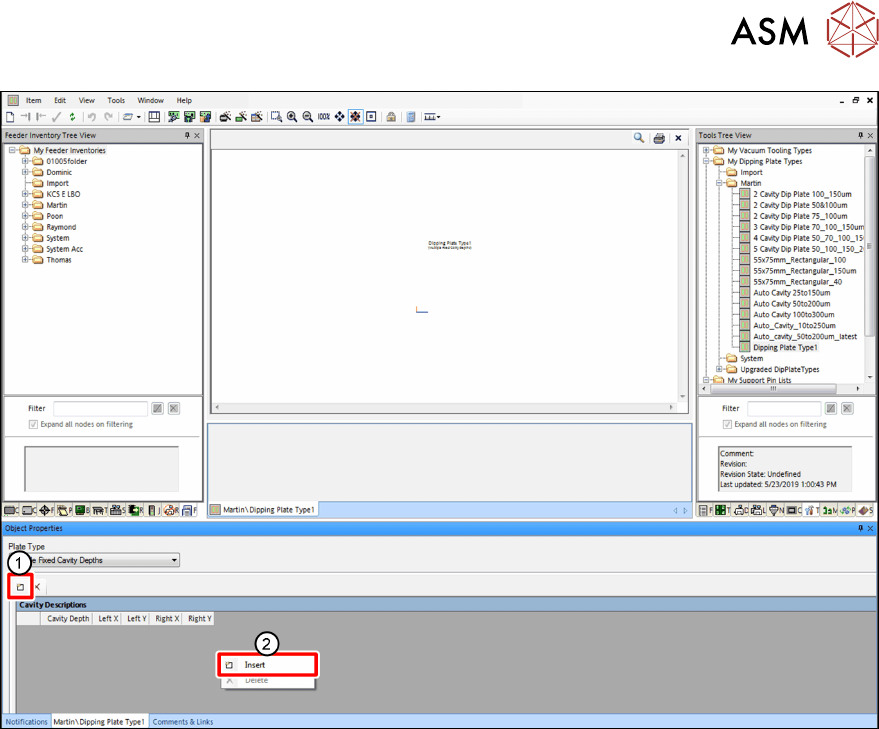

单击
Insert
图标
(1)
或者右键单击灰色区域并从菜单
(2)
中选择
Insert
表格中将会插入一行新的空腔值。
重复此步骤即可在表格中插入多行(多个空腔)。
4 操作
4.1 SIPLACE Pro 的设置
52 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

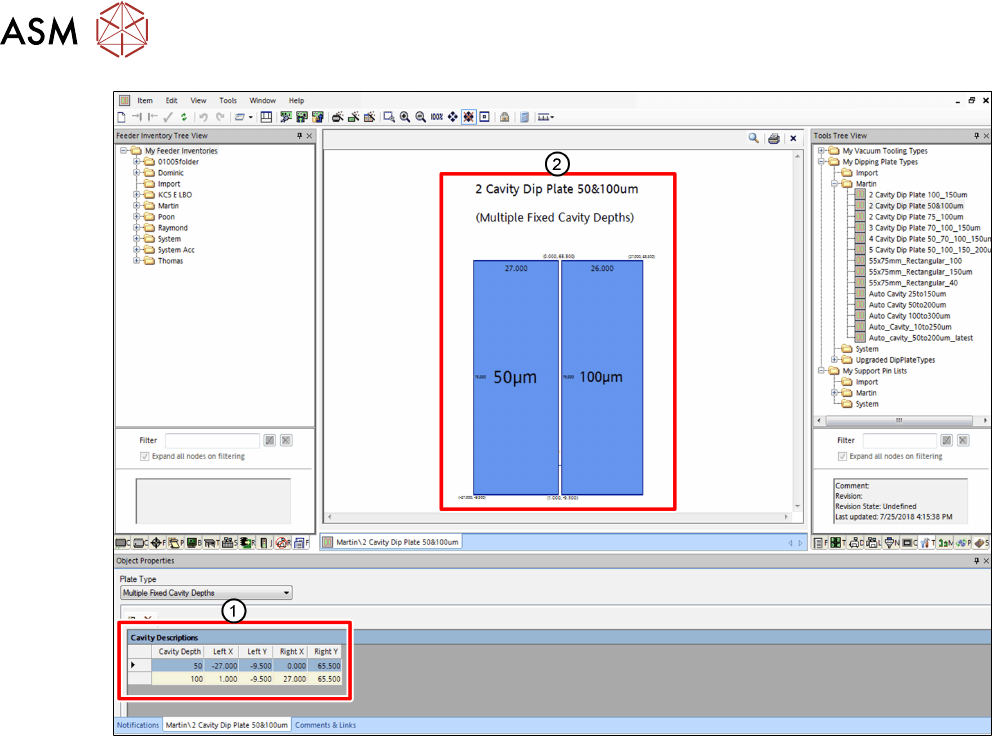

在相应的字段
(1)
中输入每个空腔适当的坐标和空腔深度。
Cavity Depth
:空腔深度
Left X / Left Y
:空腔左下角
Right X / Right Y
:空腔右上角
显示区域
(2)
中,显示各空腔的坐标和深度。
4 操作
4.1 SIPLACE Pro 的设置
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 53

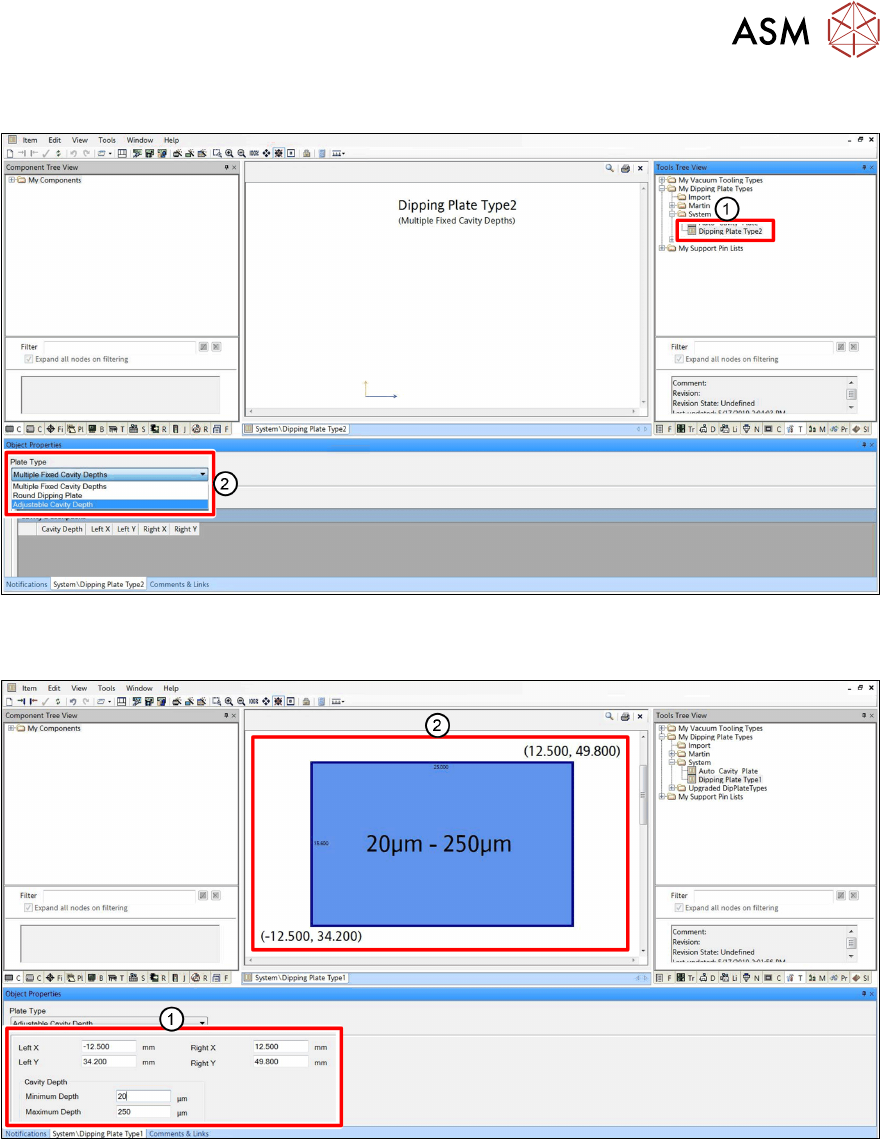

定义自动空腔浸渍板(仅适用于配备自动空腔选装件的 LDU 2 X)
Tools Tree View
中,选择要定义的浸渍板
(1)
Object Properties
区域中,从
Plate Type
菜单
(2)
选择
Adjustable Cavity Depth
在相应的字段
(1)
中输入适当的坐标和空腔深度范围。
Left X / Left Y
:空腔左下角
Right X / Right Y
:空腔右上角
Minimum / Maximum Cavity Depth
:空腔板的行程范围
显示区域
(2)
中,显示空腔的坐标和深度范围。
