4 操作 4.4 调整空腔深度 70 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 4.4 调整空腔深度 提示 目标组：设置操作员 所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操 作员）执行。 一旦更换自动空腔浸渍板，必须精确调整由自动空腔浸渍板和 LDU 决定的空腔深度（偏移量）。对 于要使用自动空腔板的各个 LDU，自动空腔板必须与 LDU 对齐。 各个 …
4 操作
4.3 设置浸渍板的零位
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 69

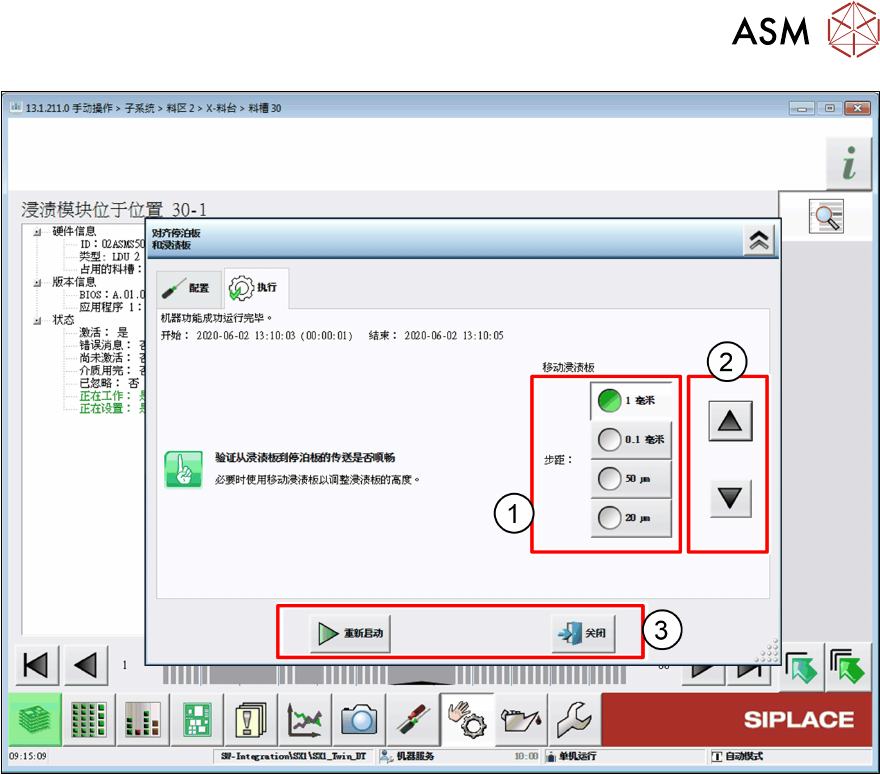

► 选择一个适当的步距
(1)
。
► 单击箭头按钮
(2)
可上下移动浸渍板，直到其与挡板处于完全水平位置。
► 单击其中一个按钮
(3)
：
●
单击
Restart
按钮可重置所有值并重新开始对齐进程。
●
单击
Close
按钮将退出对齐进程但不保存数值。
●
单击
Accept
按钮将退出对齐进程并保存数值。
4 操作
4.4 调整空腔深度
70 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
4.4 调整空腔深度
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
一旦更换自动空腔浸渍板，必须精确调整由自动空腔浸渍板和 LDU 决定的空腔深度（偏移量）。对
于要使用自动空腔板的各个 LDU，自动空腔板必须与 LDU 对齐。
各个 LDU 的机械偏移量最多可以保存 10 个值。此后，该板无需额外调整就可以用于最多 10 个不同
的 LDU。
LDU 将会保存测得的偏移值和浸渍板的序列号。
LDU 最多可以保存 10 个不同自动空腔浸渍板的偏移值。保存额外浸渍板偏移量将会删除最早的浸
渍板数据。
通过贴片机软件进行调整
► 在贴片机软件中，选择
Sensor functions
视图
(1)
。
► 选择
Check sensors and functions of
specific components
区域
(2)
。
► 选择 LDU 安装的位置
(3)
。
► 从列表
(1)
中选择 LDU。
► 单击
Details…
按钮
(2)
。
4 操作
4.4 调整空腔深度
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 71
► 单击
Adjust cavity of dipping plate…
按钮
(1)
。
提示
注意
Adjust cavity of dipping plate…
按钮仅在相应浸渍板可用时才会显示。
► 将
50 µm
、
100 µm
或
150 µm
选作参考值
(1)
。
► 单击
Start
按钮
(2)
。
ð 自动空腔浸渍板移至所选参考值。
► 安装机械测量仪（测量设备 LDU HA
[03118995-xx]）。
