4 操作 4.5 检查焊剂层厚度 72 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 ► 用该测量仪测量空腔深度。如果测量值与参 考值不相符，可按步骤将自动空腔板示教为 设置值 (50/100/150 µm)。 ► 选择步距 2/10/50 µm (1) 并单击 Upward 或 Downward 按钮 (2) 逐步校正测量值，直到达 到参考值。 ► 单击 Accept 按钮 (3) 可保存自…
4 操作
4.4 调整空腔深度
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 71

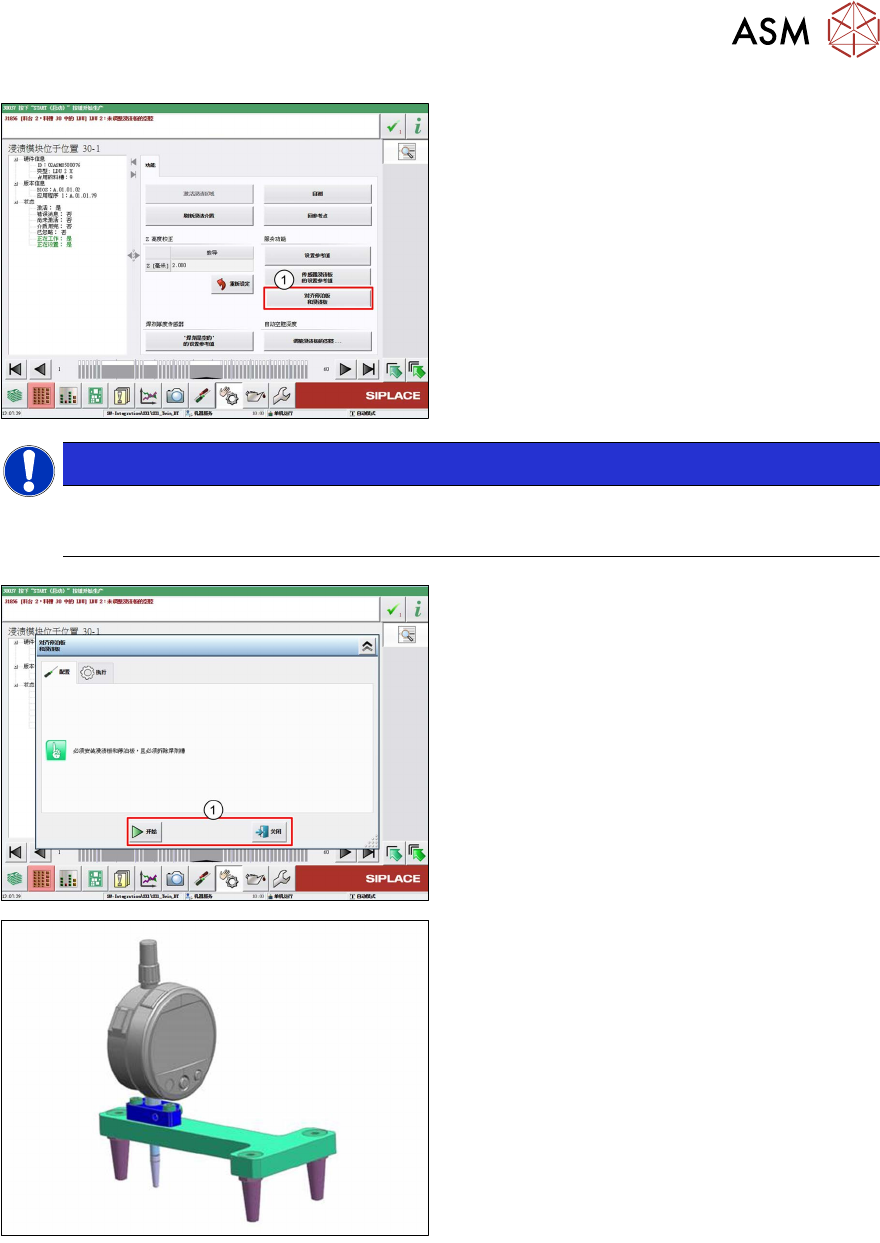

► 单击
Adjust cavity of dipping plate…
按钮
(1)
。
提示
注意
Adjust cavity of dipping plate…
按钮仅在相应浸渍板可用时才会显示。
► 将
50 µm
、
100 µm
或
150 µm
选作参考值
(1)
。
► 单击
Start
按钮
(2)
。
ð 自动空腔浸渍板移至所选参考值。
► 安装机械测量仪（测量设备 LDU HA
[03118995-xx]）。
4 操作
4.5 检查焊剂层厚度
72 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
► 用该测量仪测量空腔深度。如果测量值与参
考值不相符，可按步骤将自动空腔板示教为
设置值 (50/100/150 µm)。

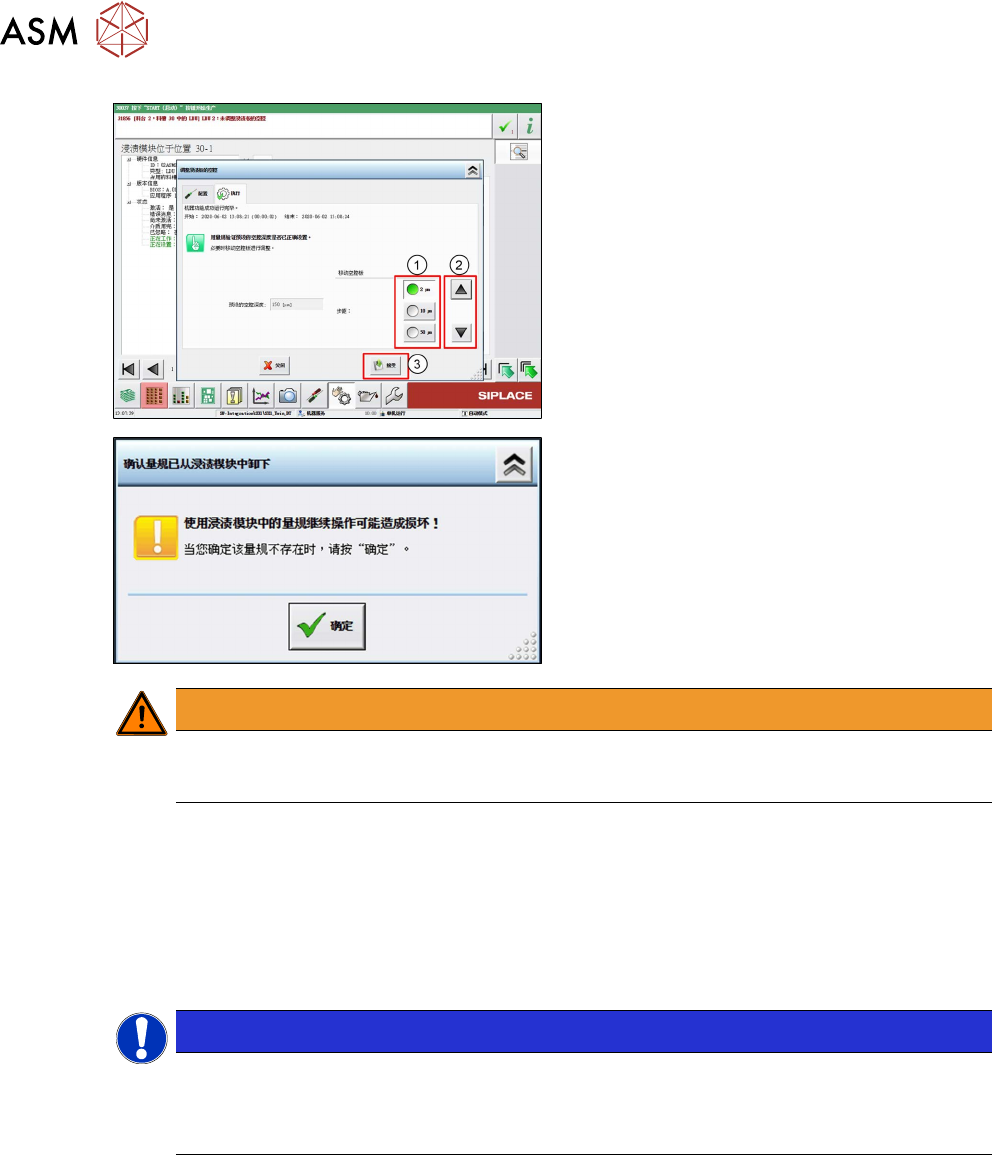

► 选择步距 2/10/50 µm
(1)
并单击
Upward
或
Downward
按钮
(2)
逐步校正测量值，直到达
到参考值。
► 单击
Accept
按钮
(3)
可保存自动空腔浸渍
板和 LDU 的偏移值。
► 取下浸渍模块上的测量仪。如果您确认测量
仪已取下，则务必单击
OK
进行确认！
警告
损坏的危险
在浸渍模块中继续使用测量仪可能会造成损坏！
LDU 将保存测得的偏移值和浸渍板的序列号。
LDU 最多可以保存 10 个不同自动空腔浸渍板的偏移值。保存额外浸渍板偏移量将会删除最早的浸
渍板数据。
4.5 检查焊剂层厚度
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
市场上供油漆车间和涂料专业人员使用的测量仪器丰富多样，可用于测量涂料、清漆、锡膏等的层
厚度
（湿膜厚度测量仪）。下面介绍两种常用的测量方法。这些仪器的主要优点之一是易于使用。在生
产环境中可以快速实现精准测量。
4 操作
4.5 检查焊剂层厚度
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 73
4.5.1 焊剂层厚度测量“梳”

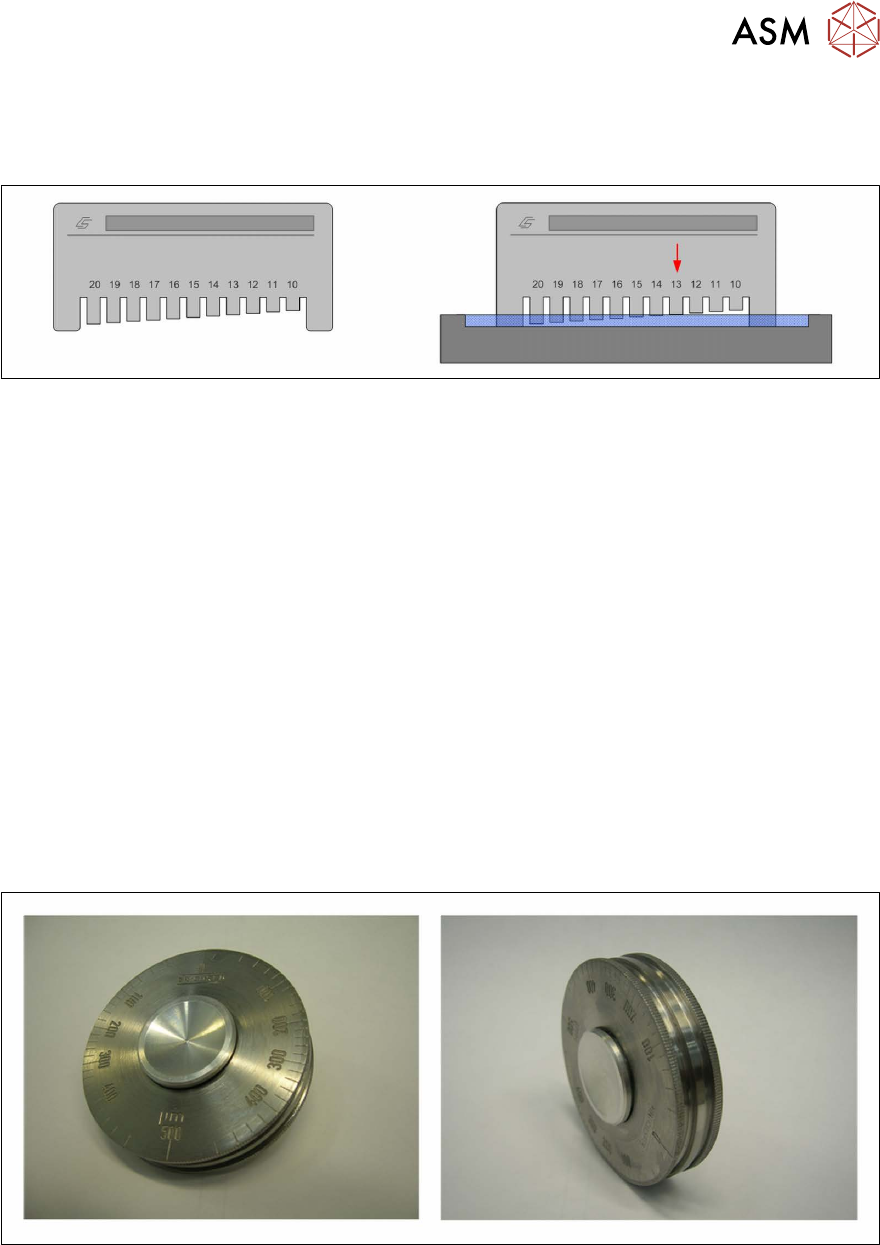

测量仪器的结构
在矩形测量仪的一侧有刻齿，其与接触面的间距不断增大。刻度标记于刻齿上方，雕刻的数字表示
与接触表面的距离（单位：µm）。这些测量仪器通常是用钢制造的，可以使用溶剂进行清洗。
测量原理
测量仪器浸入到焊剂层中。焊剂接触刻齿的点即是焊剂层厚度测量值（右图箭头所示）。
执行测量
► 如上图所示将测量仪器放到焊剂表面，然后向下压至空腔底部。
► 在施加中等压力的同时，执行短暂的“梳理”运动。
► 从焊剂中垂直向上取出测量仪器。
► 确定涂敷有焊剂的最短刻齿。
► 读取此点对应的刻度值。
4.5.2 焊剂层厚度测量“辊”
测量仪器的结构
测量仪器由一个旋转握柄和三个辊组成。最内侧的辊直径较小，与其他两个外侧辊作偏心运行。刻
度标记于外侧。这些测量仪器通常是用不锈钢制造的，可以使用溶剂进行清洗。
