4 操作
4.6 测试新的焊剂类型
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 75
4.6 测试新的焊剂类型
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
如果使用新焊剂，则在测试阶段继续执行以下步骤：
► 计算产品的相对空腔。
► 将相应的浸渍板放到 LDU 中。
► 填充焊剂。
► 设置涂敷速度。
► 逐步提高或减慢涂敷速度。
► 同时观察焊剂表面。
► 如果表面存在波纹、凹陷或不平整现象，则再次降低涂敷速度。
► 选择较长的停留时间。稍后可以缩短停留时间，以增加循环次数。
► 对于浸渍后向上移动贴片头，选择慢速启动。这样可以确保元件不会丢失在焊剂中。
4 操作
4.7 执行自检
76 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

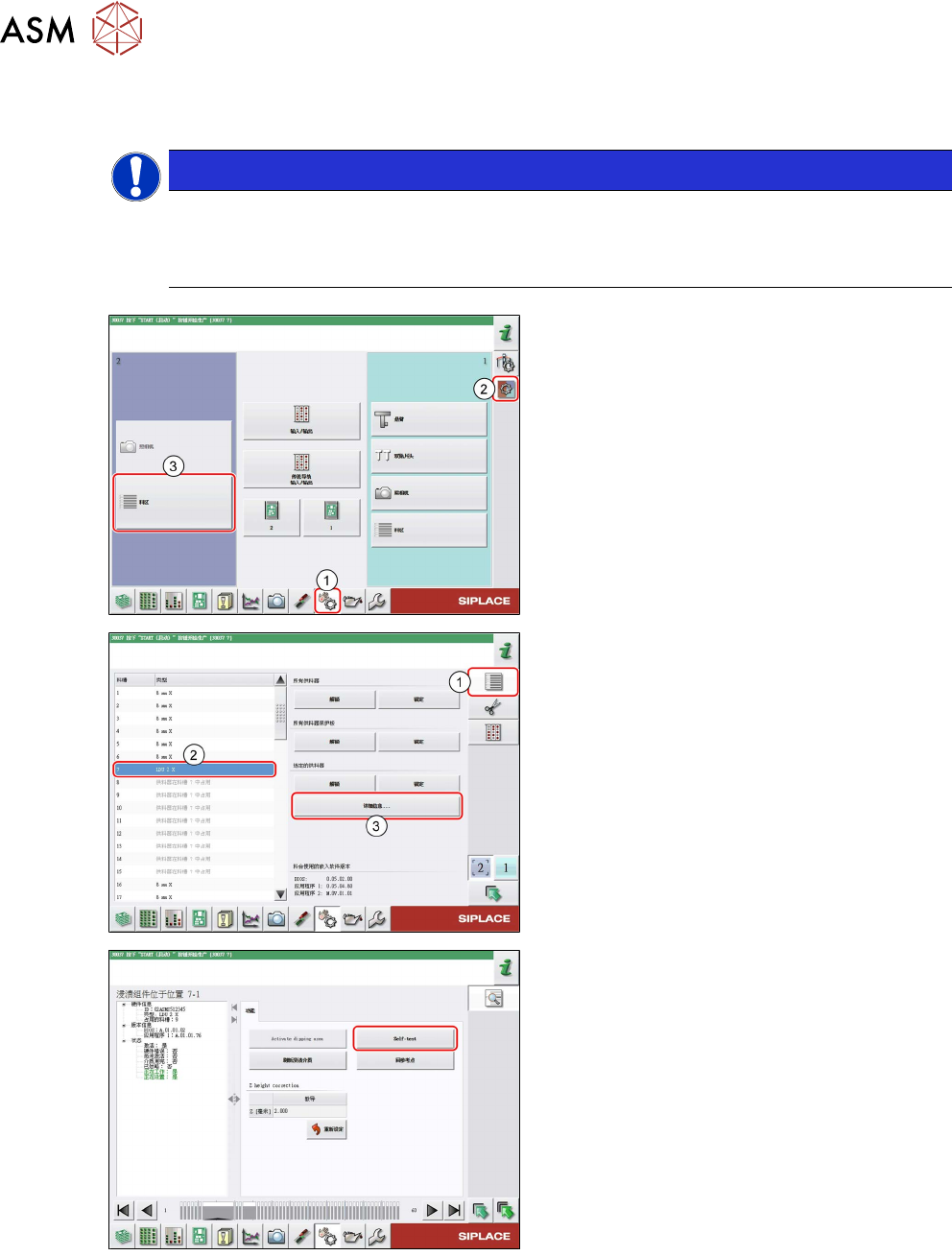

4.7 执行自检
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
► 在贴片机软件中，依次选择
Single
functions
视图
(1)
和
Subsystems
区域
(2)
。
► 选择 LDU 安装的
Location
(3)
。
► 选择
Feeder
区域
(1)
。
► 在已安装供料器的列表中选择 LDU
(2)
。
► 单击
Details…
按钮
(3)
。
► 单击
Self-test
按钮。
LDU 执行自检。
4 操作
4.8 通过用户界面操作控制单元
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 77
4.8 通过用户界面操作控制单元
提示
目标组：设置操作员
所述操作是一项不定期执行的任务，仅可由经过培训且具有特定专业知识的操作员（设置操
作员）执行。
提示
可由经过培训的操作员通过 GUI 操作控制单元。
注销
► 使用
Up
(1)
或
Down
键
(2)
选择操作模式
P0
。
► 按
Select
键
(3)
。
LDU 将从贴片机注销并解锁。
► 将 LDU 从转换料台上拆下。
启动回参考点
► 使用
Up
(1)
或
Down
键
(2)
选择操作模式
P1
。
► 按
Select
键
(3)
。
LDU 执行回参考点。
