4 操作 4.10 安放 LDU 并登录 82 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 4.10 安放 LDU 并登录 提示 目标组：标准操作员 所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。 提示 将 LDU 放到正确的料槽中 ► 将 LDU 安放到设置期间所定义的转换料台料槽上（请参阅章节 4.1.1 "安装 LDU" [ } 46] ）。 ► …
4 操作
4.9 处理
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 81
4.9 处理
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。

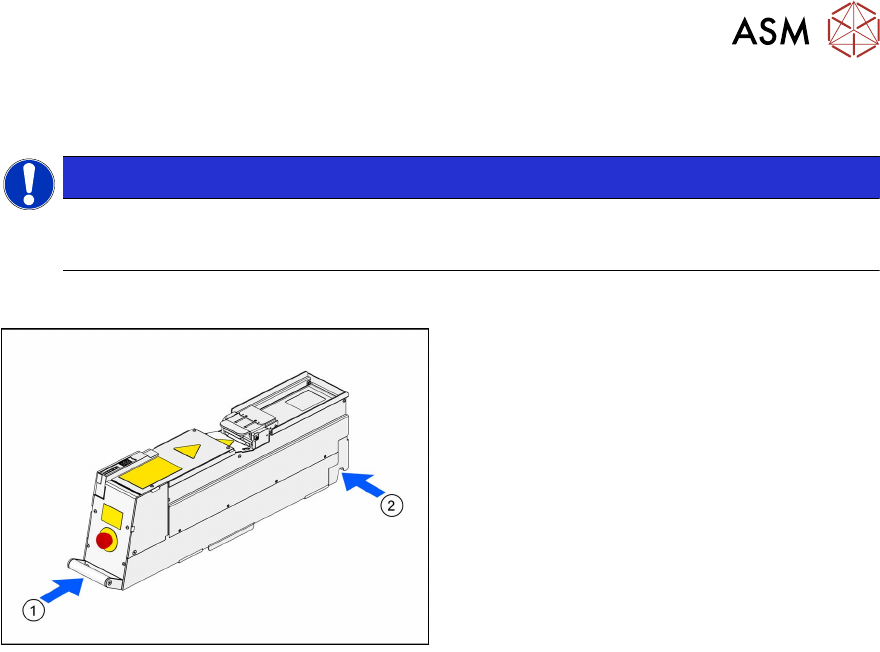

务必用两只手搬运 LDU2X 并使其尽可能保持水平朝上。
► 一手握住 LDU 2 X 的把手
(1)
，另一手撑住
壳体
(2)
。
4 操作
4.11 启动回参考点
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 83
4.11 启动回参考点
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
登录后，必须执行回参考点，方可设置和使用 LDU。在回参考点期间，轴被初始化。在此过程中，
轴的末端位置被确定并移动到确定的位置。
要求：
●
刮刀必须安放在挡板上方后固定挡块处。
► 如果需要，必须手动将刮刀从挡板上方推到后固定挡块处。
► 在贴片机软件中，依次选择
Setup
视图
(1)
和
Locations
区域
(2)
。
► 选择 LDU 安装的
Table
(3)
。
► 选择 LDU 的图标
(1)
。
► 单击
Settings...
按钮
(2)
。
► 选择
Dipping area
选项卡
(1)
。
► 单击
Reference run
按钮
(2)
。
LDU 执行回参考点。
