4.11 启动回参考点
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 83
4.11 启动回参考点
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
登录后，必须执行回参考点，方可设置和使用 LDU。在回参考点期间，轴被初始化。在此过程中，
轴的末端位置被确定并移动到确定的位置。
要求：
●

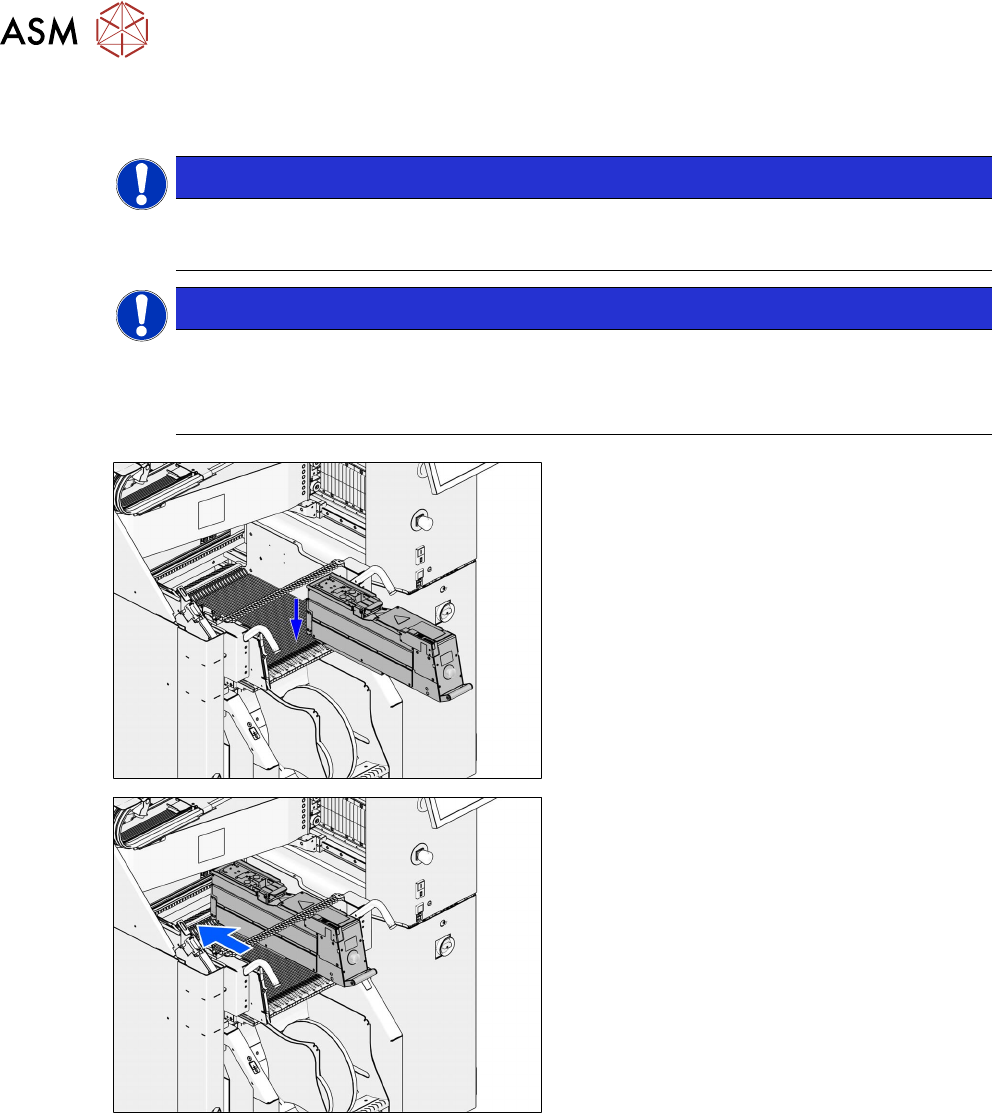

刮刀必须安放在挡板上方后固定挡块处。
► 如果需要，必须手动将刮刀从挡板上方推到后固定挡块处。

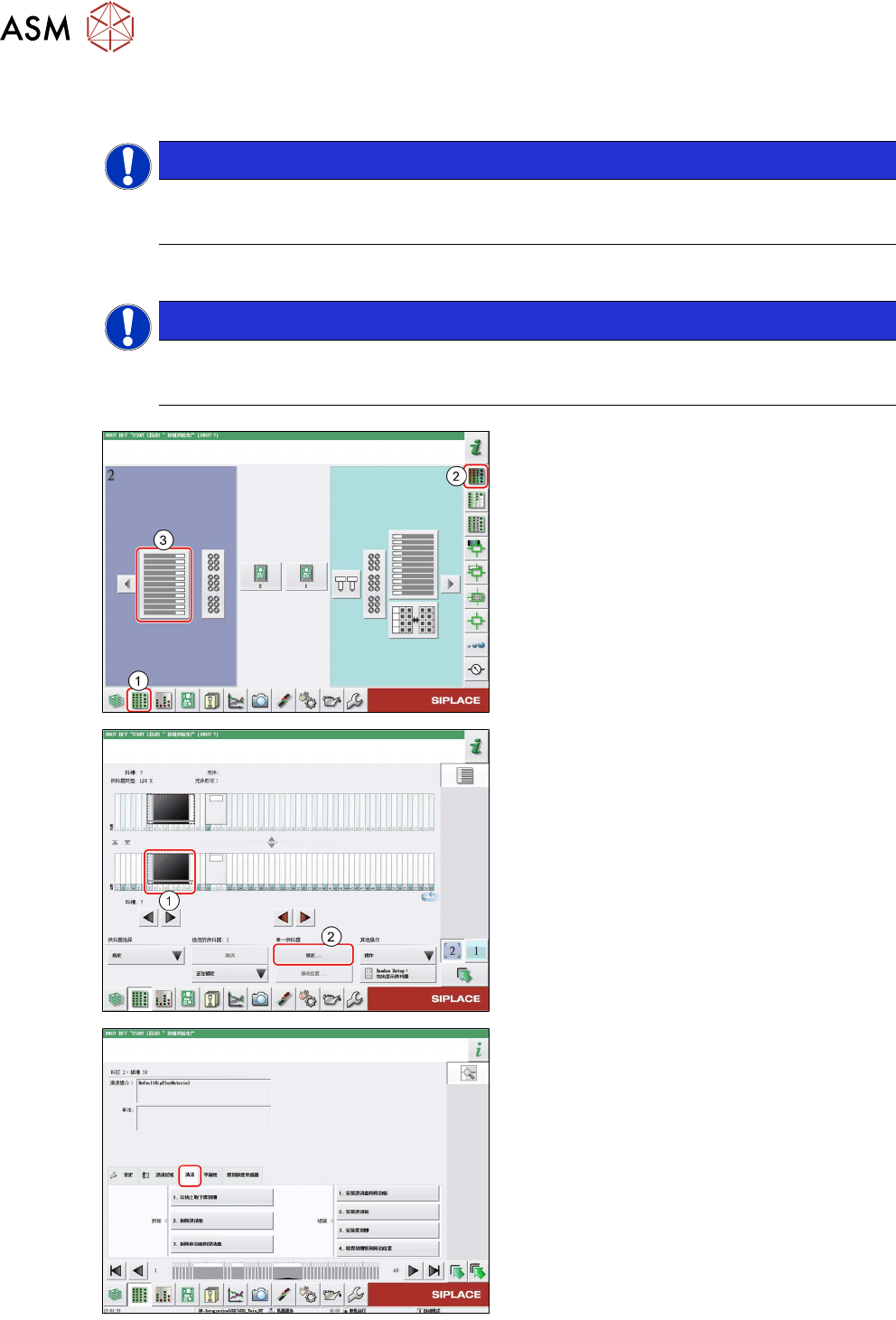

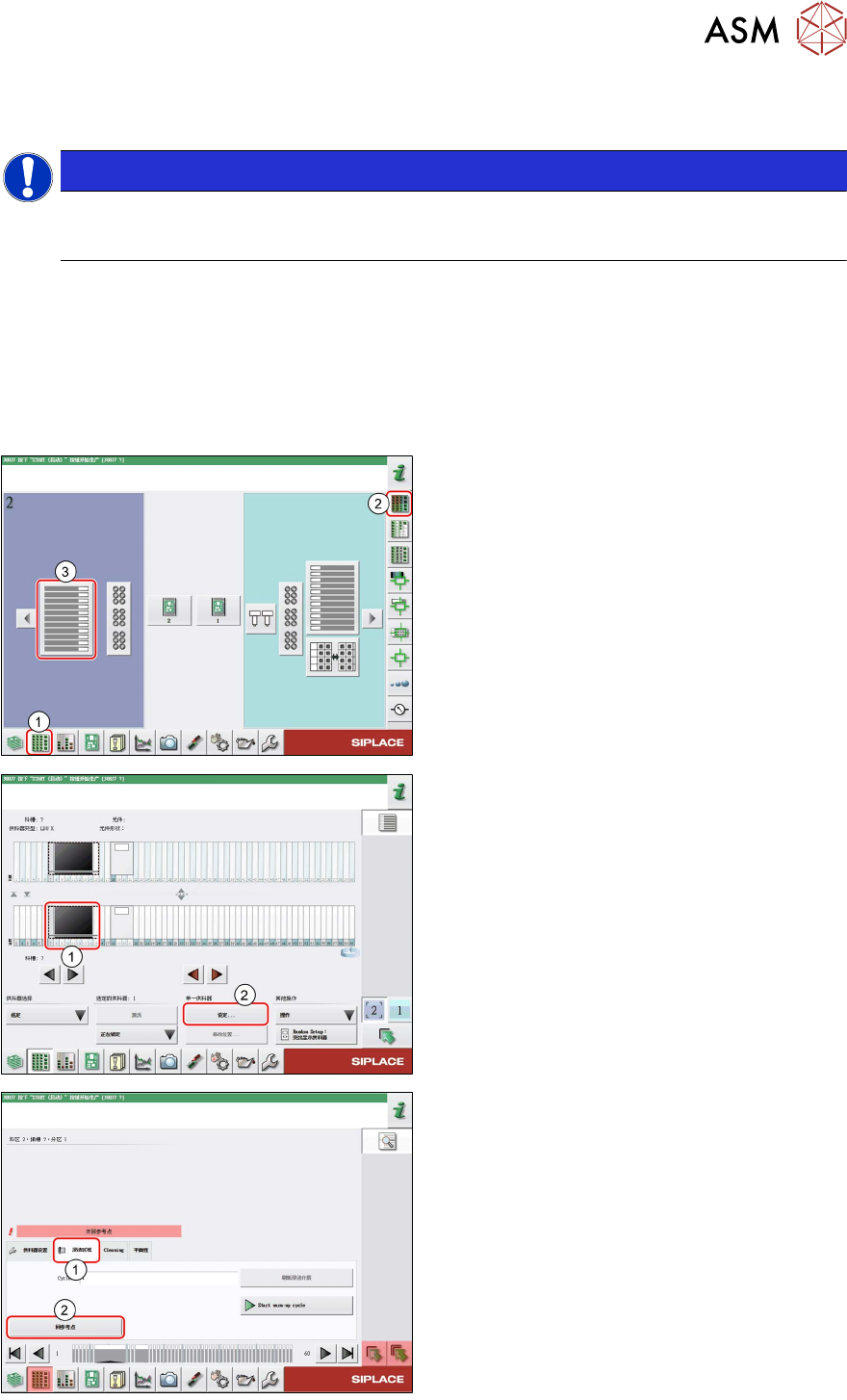

► 在贴片机软件中，依次选择
Setup
视图
(1)
和
Locations
区域
(2)
。
► 选择 LDU 安装的
Table
(3)
。
► 选择 LDU 的图标
(1)
。
► 单击
Settings...
按钮
(2)
。
► 选择
Dipping area
选项卡
(1)
。
► 单击
Reference run
按钮
(2)
。
LDU 执行回参考点。
4 操作
4.12 安装
84 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
4.12 安装
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
在填充焊剂之前，必须安装 LDU 的所有部件。您可以在贴片机软件的指导下完成此过程。
提示
严格按照步骤所显示的顺序
务必按此处所述顺序执行部件安装步骤，这一点非常重要。
► 在贴片机软件中，依次选择
Setup
视图
(1)
和
Locations
区域
(2)
。
► 选择 LDU 安装的
Table
(3)
。
► 选择 LDU 的图标
(1)
。
► 单击
Settings...
按钮
(2)
。
► 选择
Cleaning
选项卡。
