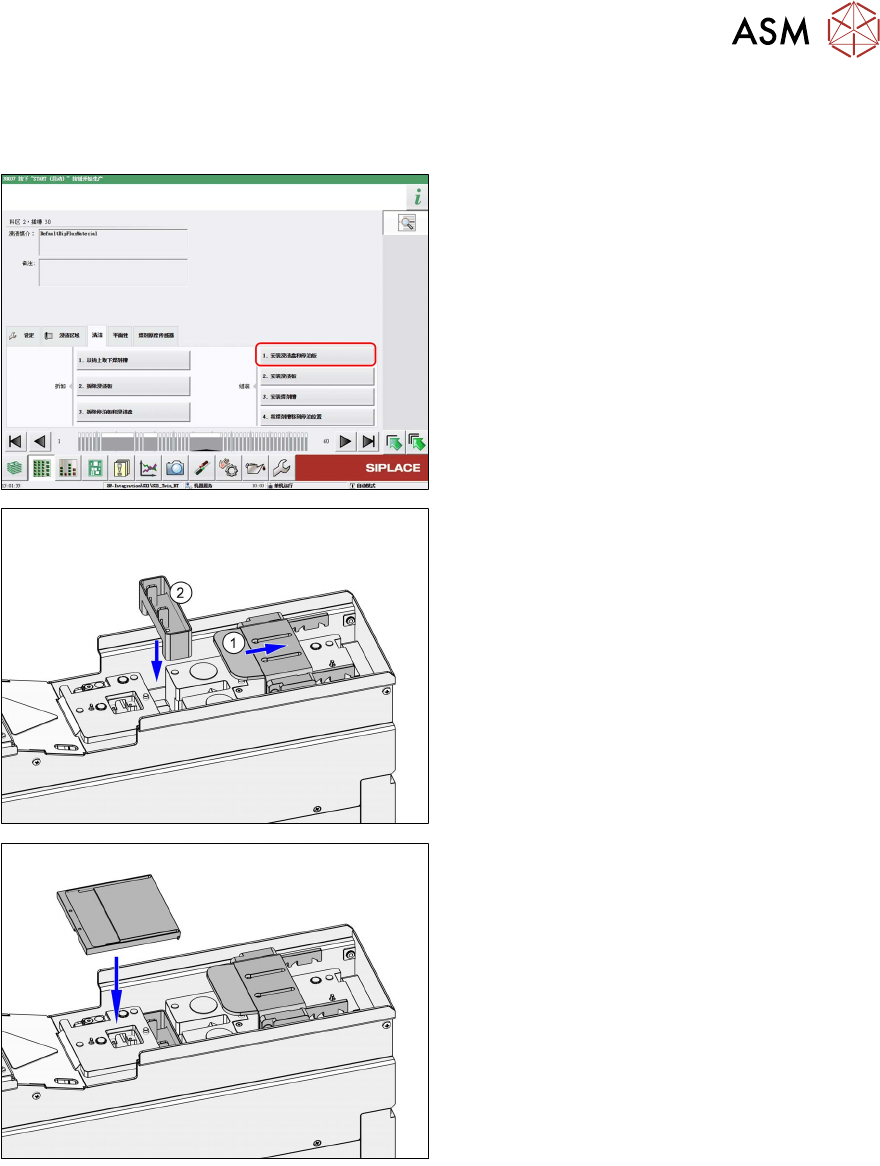

4 操作 4.12 安装 86 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 安装浸渍板 前提条件：已安装承滴盘和挡板。尚未安装浸渍板。 ► 单击 Fit dip plate 按钮。 (1) LDU 将刮刀向后移动至挡板上方，并将升降 轴向上移动。 ► (2) 按所示方向安装浸渍板。 安装焊剂罐 前提条件：已安装挡板和浸渍板。 ► 单击 Fit flux tank 按钮。
4 操作
4.12 安装
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 85
安装承滴盘和挡板
前提条件：尚未安装挡板和承滴盘。
► 单击
Fit drip tray and park plate
按
钮。
(1)
LDU 将刮刀轴向前移动至升降轴上方。
►
(2)
安装承滴盘。
► 安装挡板。
4 操作
4.12 安装
86 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
安装浸渍板
前提条件：已安装承滴盘和挡板。尚未安装浸渍板。
► 单击
Fit dip plate
按钮。
(1)
LDU 将刮刀向后移动至挡板上方，并将升降
轴向上移动。
►
(2)
按所示方向安装浸渍板。
安装焊剂罐
前提条件：已安装挡板和浸渍板。
► 单击
Fit flux tank
按钮。
4 操作
4.12 安装
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 87
(1)
LDU 将升降轴向下移动。
(2)
LDU 将刮刀向前移动。
►
(3)
将焊剂罐放置在浸渍板上，并将其从向
下保持器下方推至固定挡块处。
将焊剂罐移至停驻位置
前提条件：已安装挡板和浸渍板。
► 单击
Move flux tank to park position
按
钮。
(1)
LDU 将升降轴移至零位，同时向下保持器锁
定焊剂罐。
(2)
LDU 将刮刀向后移动至挡板上方。
►
(3)
确保焊剂罐的四个销钉正确地啮合在向
下保持器的固定夹具上。
