4 操作 4.14 填充焊剂 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 89 4.14 填充焊剂 提示 目标组：标准操作员 所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。 ► 将焊剂注入焊剂罐。
4 操作
4.13 对齐
88 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
4.13 对齐
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
要对齐 LDU，您需要以下工具：
●
内六角扳手 3 mm
●
内六角扳手 10 mm
用于对齐 LDU 的螺钉可从上方轻松操作：
1. 后部固定螺钉（内六角螺钉 3mm）
2. 后部调节螺钉（内六角螺钉 10mm）
3. 前部固定螺钉（内六角螺钉 3mm）
4. 前部调节螺钉（内六角螺钉 10mm）
两对螺钉都由固定螺钉和调节螺钉组成，每一对都是同心排列的。
► 使用尺寸为 3mm 的内六角扳手拧松两颗固定螺钉
(1)
和
(3)
。
► 使用两颗调节螺钉
(2)
和
(4)
对齐浸渍板（内六角扳手 10 mm）。
顺时针旋转其中一个调节螺钉可以将浸渍板提升至此位置。
逆时针旋转其中一个调节螺钉可以将浸渍板降至此位置。
调节螺钉每转一圈，对应升降 0.5mm。
► 以
最大扭矩 0.75Nm
拧紧两颗固定螺钉
(1)
和
(3)
。
4 操作
4.14 填充焊剂
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 89

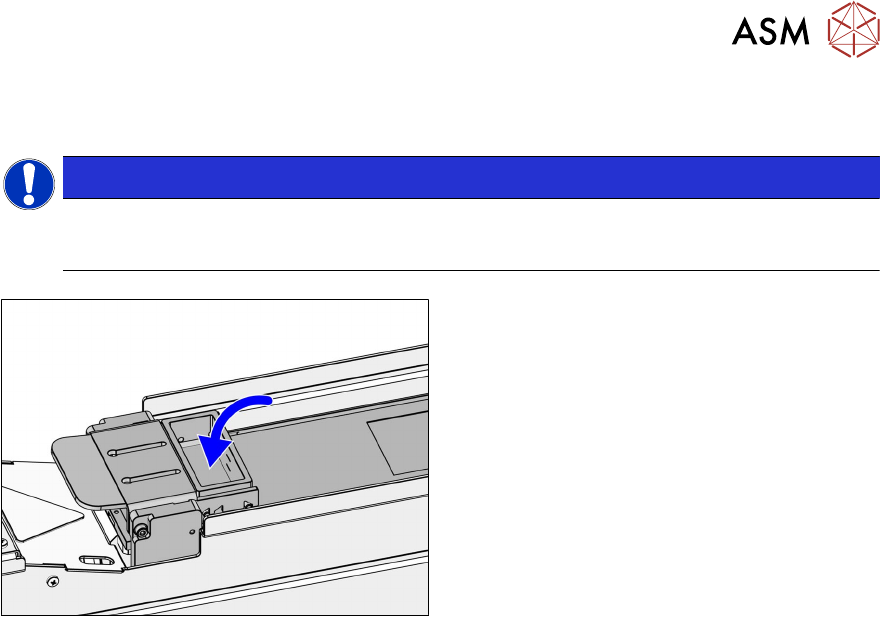

4.14 填充焊剂
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
► 将焊剂注入焊剂罐。
4 操作
4.15 启动预热循环
90 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

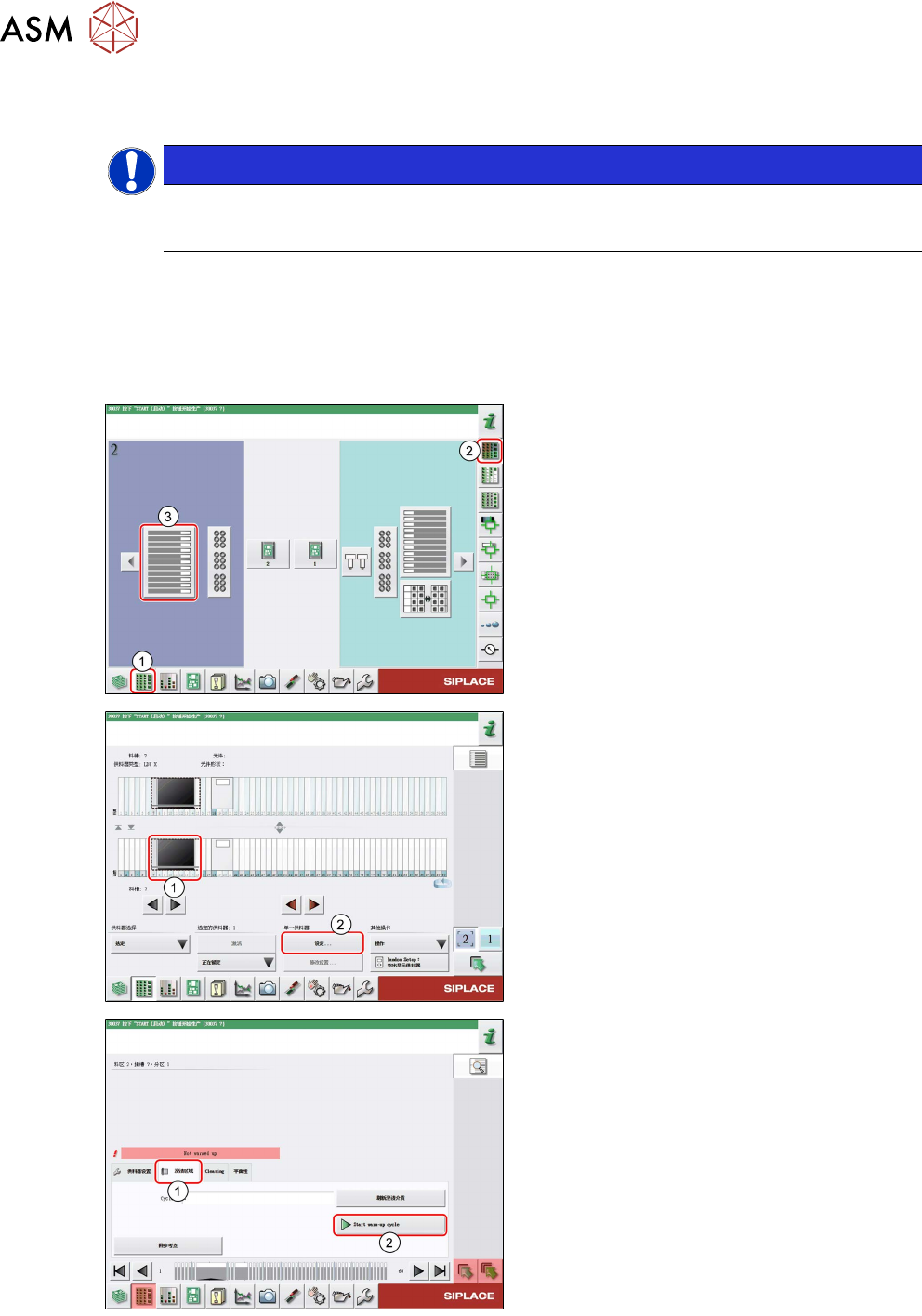

4.15 启动预热循环
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
LDU 提供预热功能。这可以在使用设备之前帮助影响焊剂的粘度。在此预热循环过程中，LDU 会执
行多次刮刀工艺（具体次数可以设定）。这会移动焊剂并对其进行“加热”。
刮刀工序数量可以在贴片生产线软件中设置：4.1.12 "设置预热循环和刮刀速度" [}61]。
有关焊剂粘度的信息，请参阅章节 3.3.4 "粘度和触变性" [}42]。
► 在贴片机软件中，依次选择
Setup view
(1)
和
Locations
区域
(2)
。
► 选择 LDU 安装的
Table
(3)
。
► 选择 LDU 的图标
(1)
。
► 单击
Settings...
按钮
(2)
。
► 选择
Dipping area
选项卡
(1)
。
► 单击
Start warm-up cycle
按钮
(2)
。
LDU 执行设定次数的刮刀工艺。
► 再次单击
Start warm-up cycle
按钮
(2)
以
停止处理。
预热循环结束后，可以启动生产。
