4 操作 4.18 注销和删除 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 93 4.18 注销和删除 提示 目标组：标准操作员 所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。 LDU 2 X 从贴片机注销并解锁的方式同任何 X 供料器模块一样。 注意 倾斜或坠落的危险 如果从转换料台上拆下时处理不当，LDU2X 可能会倾斜或坠落。 ► 拆卸 LDU 2 X 时要两手握住…
4 操作
4.17 刷新浸渍介质
92 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020
4.17 刷新浸渍介质
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
使用
Refresh dipping medium
功能，您可以执行设定次数的刮刀运动，以刷新空腔中的焊剂。
► 在贴片机软件中，依次选择
Setup
视图
(1)
和
Locations
区域
(2)
。
► 选择 LDU 安装的
Table
(3)
。
► 选择 LDU 的图标
(1)
。
► 单击
Settings...
按钮
(2)
。
► 选择
Dipping area
选项卡
(1)
。
► 如果需要，可以在
Cycles
字段中输入要执
行刮刀运动的所需次数。
► 单击
Refresh dipping medium
按钮
(3)
。
LDU 执行设定次数的刮刀运动。
4 操作
4.18 注销和删除
用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020 93
4.18 注销和删除
提示
目标组：标准操作员
所述操作是一项需要定期执行的任务，仅可由经过培训的操作员执行。
LDU 2 X 从贴片机注销并解锁的方式同任何 X 供料器模块一样。
注意
倾斜或坠落的危险
如果从转换料台上拆下时处理不当，LDU2X 可能会倾斜或坠落。
► 拆卸 LDU 2 X 时要两手握住它：一只手握住夹具，另一只手撑住壳体（请参阅章节 4.9
"处理" [}81]）。
► 在贴片机软件中，依次选择
Setup
视图
(1)
和
Locations
区域
(2)
。
► 选择 LDU 安装的
Changeover table
(3)
。
► 选择 LDU 的图标
(1)
。
► 单击
Locking
按钮
(2)
并选择
Unlock
。
LDU 将从贴片机注销并解锁。
4 操作
4.18 注销和删除
94 用户手册 SIPLACE Linear Dipping Unit 2 X 05/2020

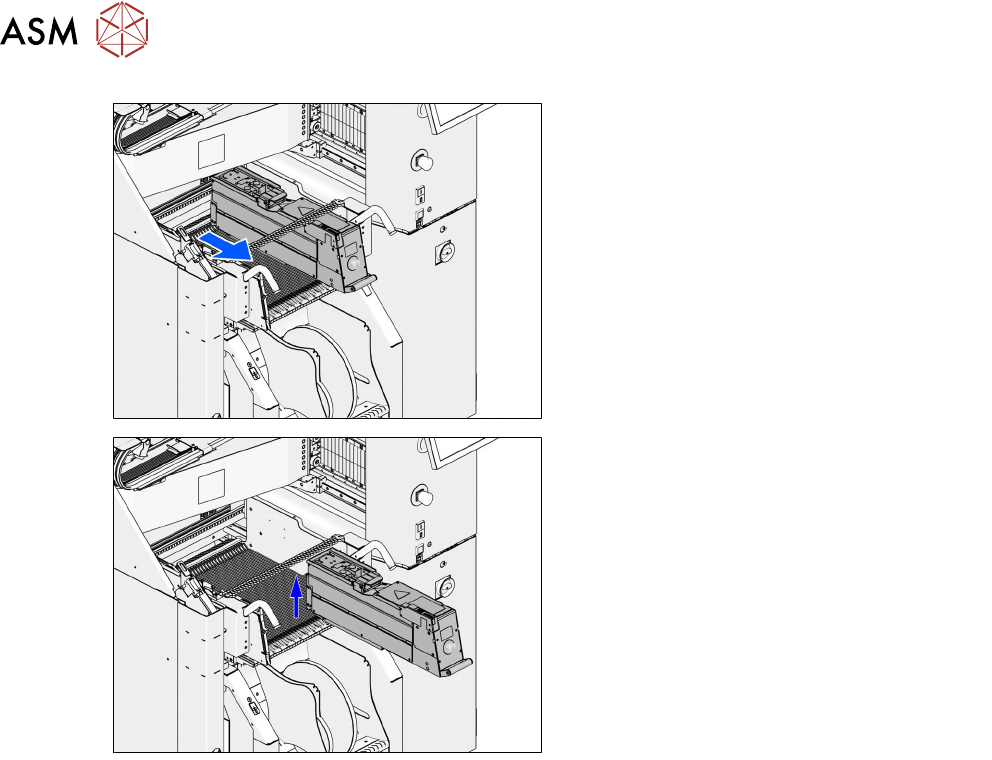

► 用握柄小心地向后拉 LDU 2 X。
► 两手握住 LDU 2 X 将其从转换料台上拆
下。
