MS 参数 4- 67 执行 Z 方向位置偏移时，在选择了工具 Z 的状态下，按下示教按钮。执行 XY 方向偏移时， HMS 将移动至下图的位置，所以请测定高度。凸型凹型

参数

4-66

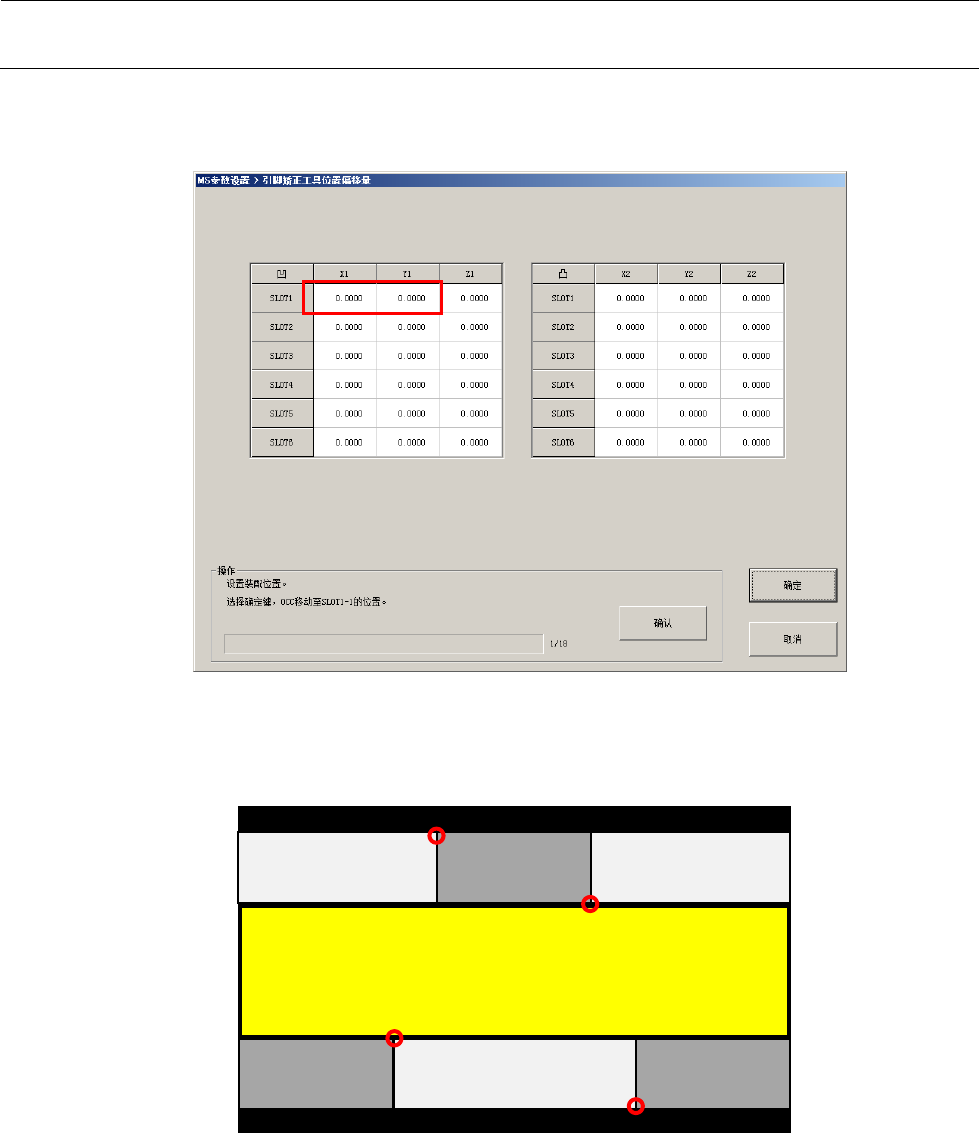

执行XY方向的位置偏移时，在选择了工具的X或者Y的状态下，按下示教按钮。

※对工具执行个别偏移时，不依照画面下部的操作指示也可以。

参考下图，对工具的角进行2点示教，对齐OCC相机与工具的中心。

凸型

凹型

参数

4-67

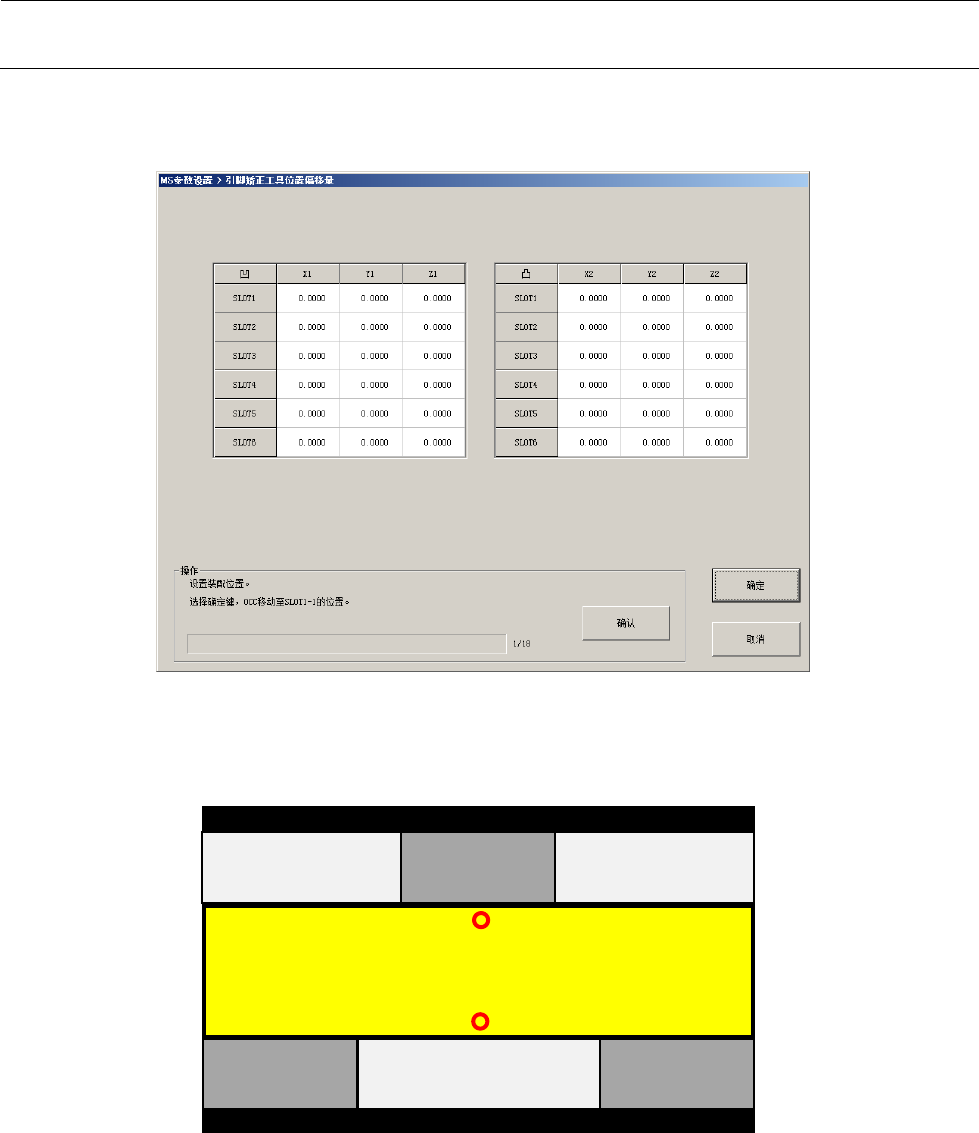

执行Z方向位置偏移时，在选择了工具Z的状态下，按下示教按钮。

执行XY方向偏移时，HMS将移动至下图的位置，所以请测定高度。

凸型

凹型

参数

4-68

4-23 ATC

盘偏移量

4-23-1

功能

设置R-ATC的安装位置、安装高度。

4-23-2

使用工具

ATC盘偏移工具盘

4-23-3

操作

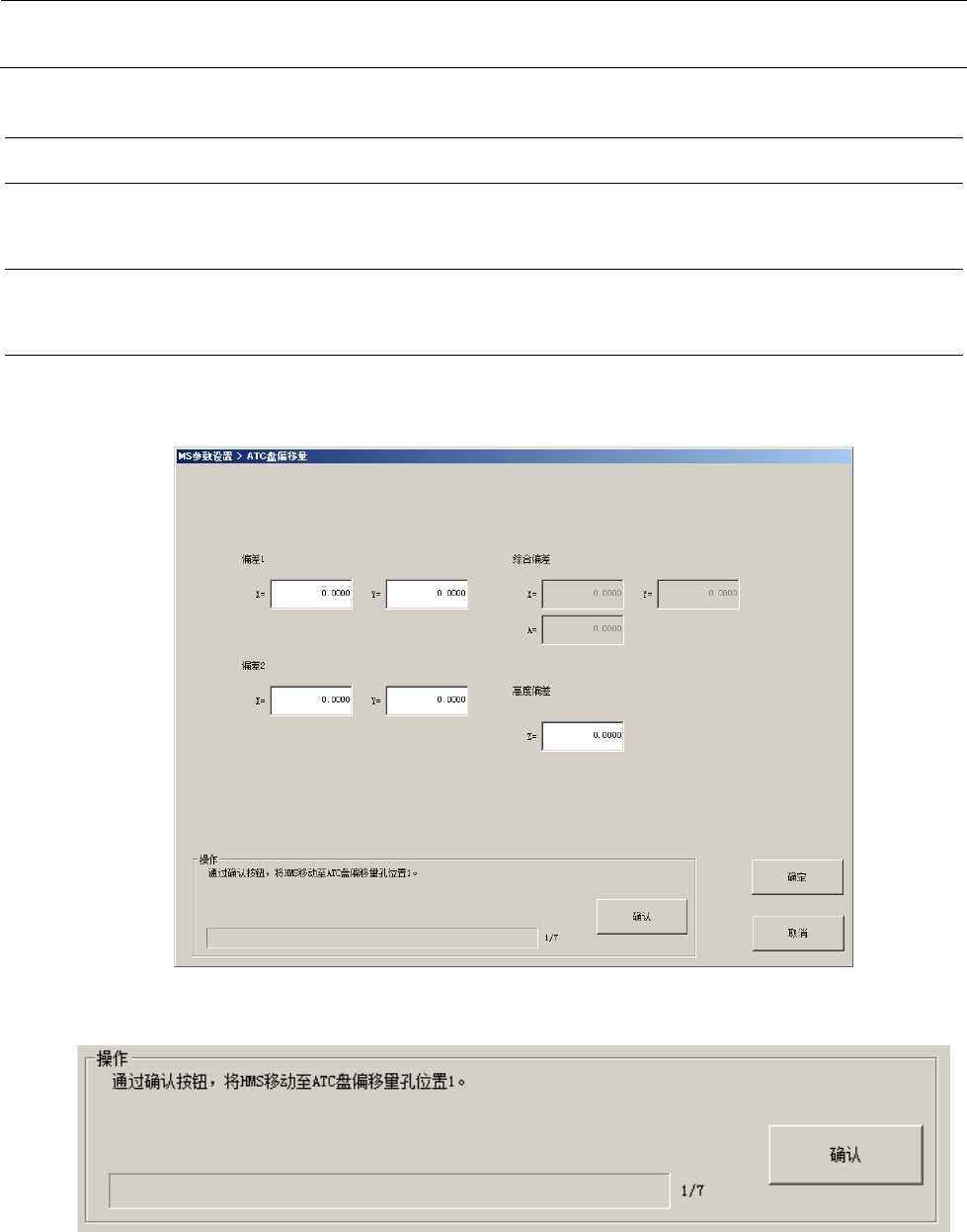

选择｢偏移量设置（Ｏ）｣-｢ATC盘偏移量（E）...｣，显示以下ATC盘偏移量设置的对话框。

＜操作⑫1/7＞

将工具盘设置在R-ATC上。
