MS 参数 4- 70 ＜操作⑫ 7/7 ＞ 显示以上画面。按下确 认返回初始 画面。
MS
参数
4-69

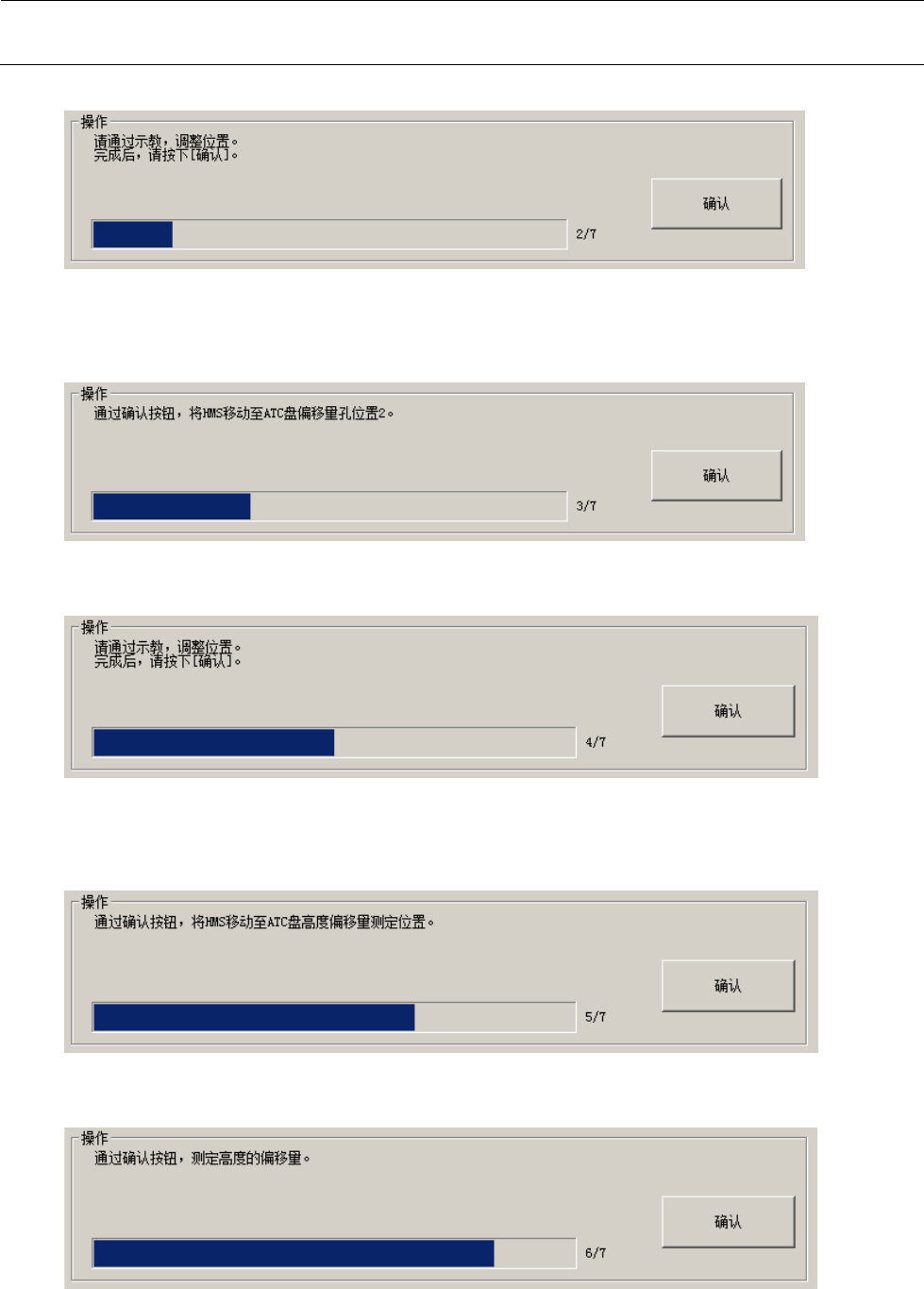

＜操作⑫2/7＞
实施示教，调整使偏移量孔1和HMS位置一致。
示教结束后，按下确认。
＜操作⑫3/7＞
显示以上画面按下确认。将HMS移动至偏移量孔位置2。
＜操作⑫4/7＞
实施示教，调整使偏移量孔2和HMS位置一致。
示教结束后，按下确认。
＜操作⑫5/7＞
示教结束后，按下确认。将HMS移动到高度偏移量测定位置。
＜操作⑫6/7＞
显示以上画面按下确认。实施偏移量高度测定。
MS
参数
4-70

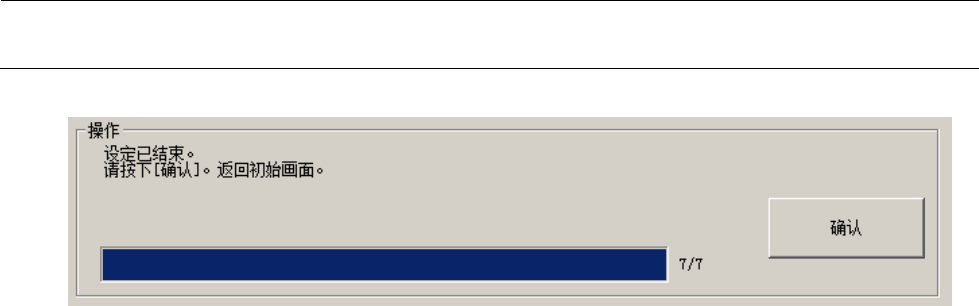

＜操作⑫7/7＞
显示以上画面。按下确认返回初始画面。
MS
参数
5-1
5. VCS
偏移量设置
5-1 VCS
光量粗调整
设定VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
5-1-1
功能
进行VCS的各LED照明亮度调整。
5-1-2
使用夹具
•VCS HT夹具 1（40107840） •VCS HT夹具2(40107841) •VCS HT夹具3(40148060)
•VCS夹具板D（E21399980A0）
