MS 参数 5-2 5-1- 3 操作 选择 “VCS 偏移量设置（ V ） ” － “ 照明粗调（ L ） …” 后，会显 示以下的 VCS 光 量粗调对话框。 下方照明 侧面照明蓝 (1 段 ) 侧面照明红 (2 段 ) 侧面照明蓝 (2 段 ) 侧面照明红 (1 段 ) 同轴照 射照明
MS
参数
5-1
5. VCS
偏移量设置
5-1 VCS
光量粗调整
设定VCS（LED）的基准光量。
如果设定值错误的话，视觉识别异常发生。
5-1-1
功能
进行VCS的各LED照明亮度调整。
5-1-2

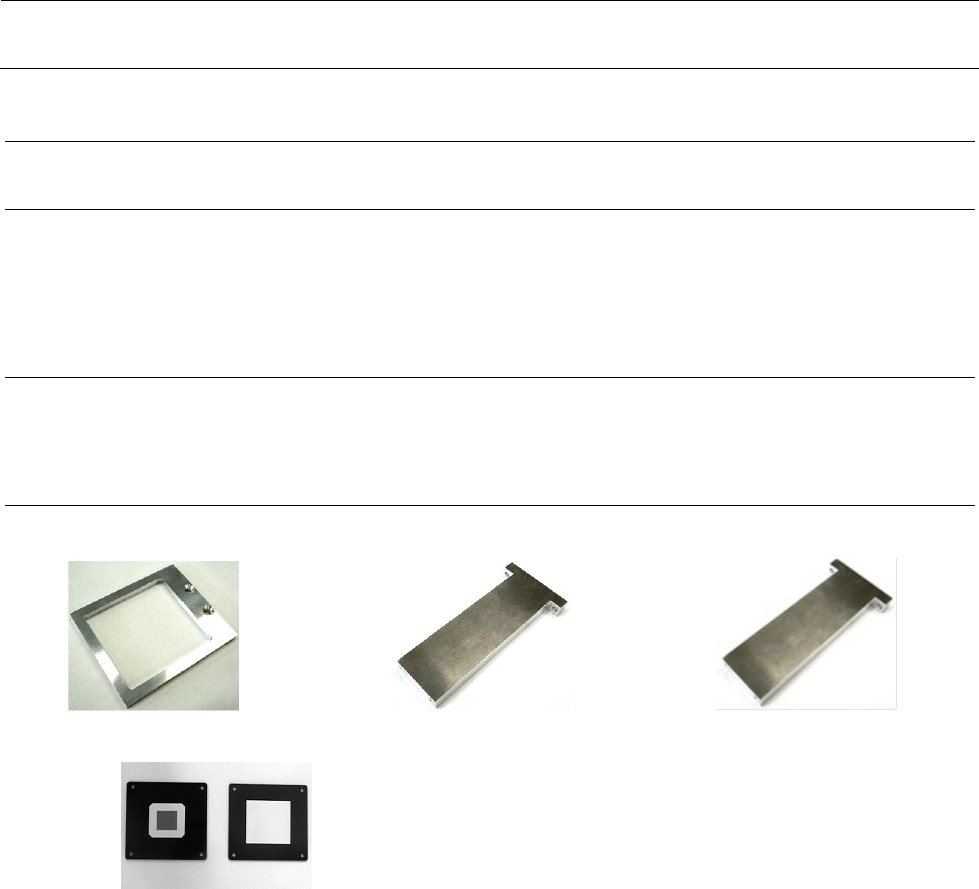

使用夹具
•VCS HT夹具 1（40107840） •VCS HT夹具2(40107841) •VCS HT夹具3(40148060)
•VCS夹具板D（E21399980A0）
MS
参数
5-2
5-1-3
操作

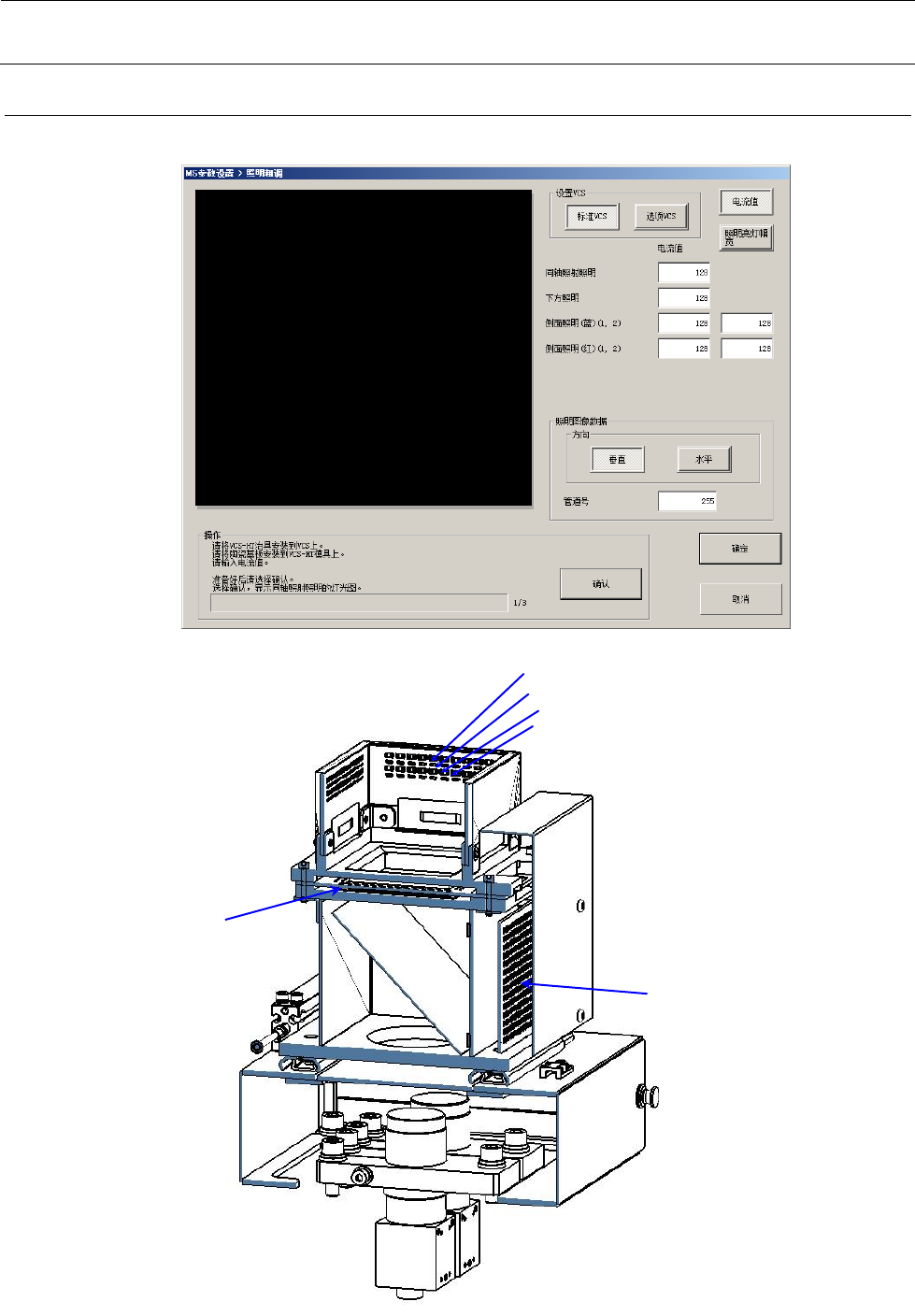

选择“VCS偏移量设置（V）”－“照明粗调（L）…”后，会显示以下的VCS光量粗调对话框。
下方照明
侧面照明蓝 (1 段)
侧面照明红 (2 段)
侧面照明蓝 (2 段)
侧面照明红 (1 段)
同轴照射照明
MS
参数
5-3
1) 同轴照射照明
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS-HT夹具，安装VCS夹具板D。
② 请选择MS参数的“VCS偏移量设置”→“照明粗调”。
③ 在“设定VCS”项目，选择调整的VCS的种类。
④ 选择“同轴照射照明”的电流值。
⑤ 在照明图上设定为“垂直方向”，管道号： 255。
⑥ 选择确认之后，显示视觉监视器照明图，确认是否在MAX_LVL在105±2的范围内。
⑦ 如果在范围外时，变更“同轴照射照明”的电流值，请重新取得照明图。
⑧ 如果在范围内时，不变更“同轴照射照明”的电流值，取得10次照明图，确认所有的MAX_LVL
在范围内。
2) 下方照明
请按照以下的程序进行调整。
① 在调整的VCS上安装VCS-HT夹具，安装VCS夹具板D。
② 请选择MS参数的”VCS偏移量设置”→“照明粗调”。
③ 请选择“下方照明”的电流值。
④ 用照明图数据设定“水平方向”，管道号： 255。
⑤ 选择了确认之后，在视觉监视器上显示照明图，请确认是否在MAX_LVL为130±2的范围内。
⑥ 如果在范围外时，变更“下方照明”的电流值照明图。
⑦ 如果在范围内时，不变更“下方照明”的电流值，取得10次照明图，请确认所有的MAX_LVL
在范围内。
