MS
参数
5-8
＜操作⑫4/6＞
请通过示教，调整贴片头的测量开始位置。
无需调整时，就无需示教。
完成准备后，请选择确认。选择确认后，测量设置的VCS摄像机焦点位置。
⑫测量内容
① 打开贴片头的真空，读入真空值。
此时，如果真空值比-80Kpa 更低则发生错误。请确认吸嘴。
② 降低 Z 轴，测量真空值低于-80Kpa 的位置。
③ 通过②所测得的位置与测量用吸嘴的长度，计算出 VCS 摄像机焦点位置，进行更新。
在摄像机的焦点调整结束后，请选择确认。
＜操作⑫5/6＞
请从贴片头上取下吸嘴。
请从VCS-HT工具上取下VCS工具板。
请从VCS上取下VCS-HT工具。完成准备后，请选择确认。
＜操作⑫6/6＞
设置已结束。
选择确认，则返回初始设置画面。
MS
参数
5-9
5-3 VCS
摄像机缩放
5-3-1
功能
测定 VCS 摄像机的分辨率（CCD 的平均画素间距）。
5-3-2
使用夹具
•VCS HT夹具 1（40107840） •VCS HT夹具2(40107841) •VCS HT夹具3(40148060)
•VCS夹具板B •CPS夹具板B
标准VCS（E21419980A0） 选购VCS（E21449980A0）
5-3-3
操作
选择了“VCS偏移量设置（Ｏ）”－“调整VCS摄像机缩放比例（Ｓ）... ”之后，显示出调整
ＶＣＳ摄像机缩放比例画面。
在凸起画面上选择设定对象VCS。设置VCS时，显示出在选项单元设置中所选择的VCS。
MS
参数
5-10

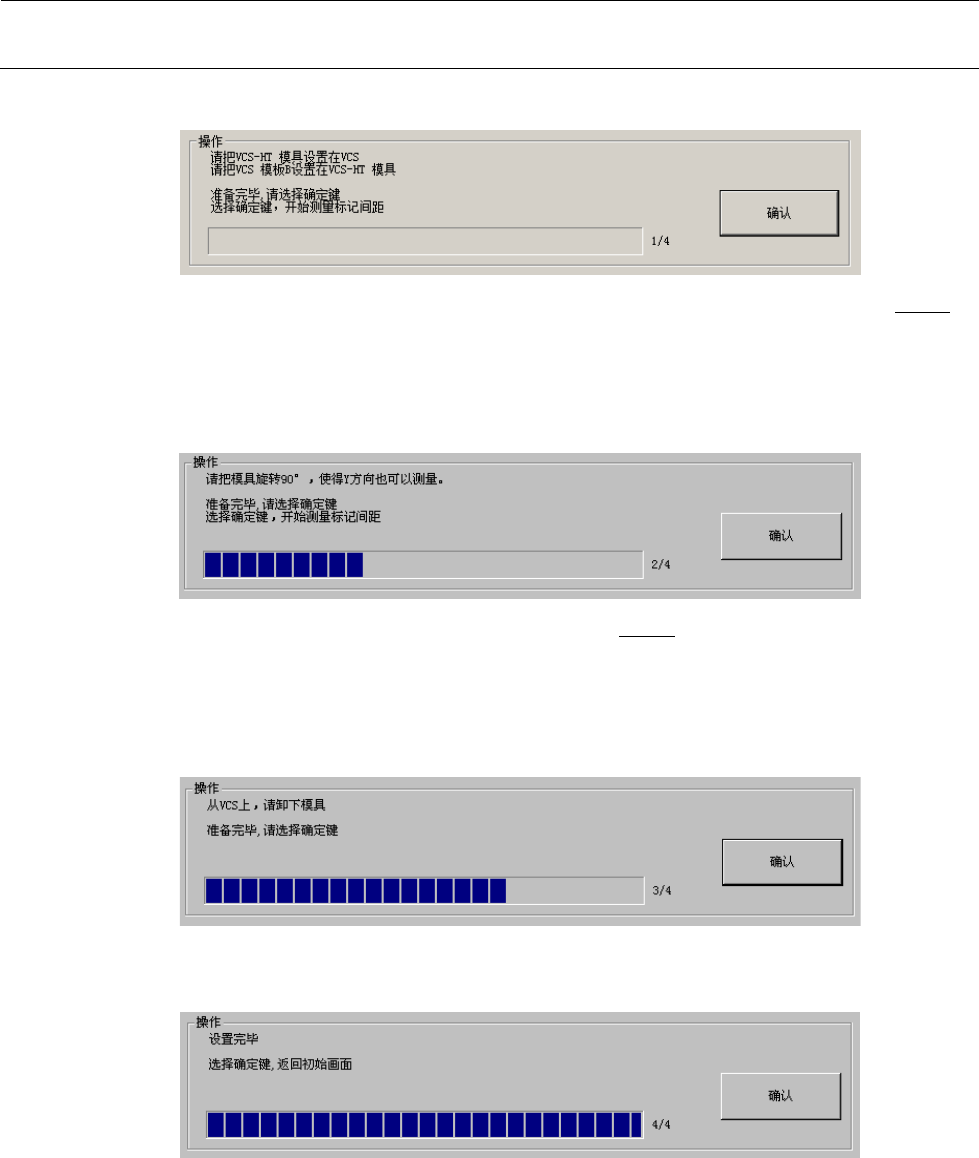

＜操作⑫1/4＞
在VCS上安装VCS-HT夹具，把VCS夹具板安装到VCS-HT夹具上面设置成可以测定X
方向。
请输入夹具的X和Y方向的标记间距。标记的间距记载在夹具的背面。
准备完毕，请选择确认。选择了确认之后，用VCS测定X方向的标记间距。测定完毕，X
方向的标记间距被显示出来，用输入值和测定结果计算出新的X方向缩放比例。
＜操作⑫2/4＞
把VCS夹具板旋转90°，进行设置，以便可以测定Y方向的测定。
准备完毕，选择确认。选择了确认之后，用VCS测定Y方向的标记间隙。
测定完毕，显示出Y方向的标记间距测定结果显示出来，用输入值和测定结果来二计算
新的Y方向缩放比例。
＜操作⑫3/4＞
从VCS卸下VCS-HT夹具。准备完毕，请进行确认。
＜操作⑫4/4＞
设定完毕。选择了确认之后，返回到初期设置画面。
