MS 参数 5- 11 5-3- 4 MSP 容许值 项目 MSP 容许值 MSP 值不良时 出现的问题 检查（更换）项目 VCS 摄像机缩放 标准 VCS （□ 50mm ） X 0.05±0.01 图像识别、 贴片 精度不良 输入 夹具 的伤痕、 脏污 等。 VCS 镜头的伤痕、 脏污等 Y 0.05±0.01 选购品 VCS （□ 24mm ） X 0.026± 0.002 Y 0.026± 0.002 DFFP VCS （□ 2…
MS
参数
5-10
＜操作⑫1/4＞
在VCS上安装VCS-HT夹具，把VCS夹具板安装到VCS-HT夹具上面设置成可以测定X
方向。
请输入夹具的X和Y方向的标记间距。标记的间距记载在夹具的背面。
准备完毕，请选择确认。选择了确认之后，用VCS测定X方向的标记间距。测定完毕，X
方向的标记间距被显示出来，用输入值和测定结果计算出新的X方向缩放比例。
＜操作⑫2/4＞
把VCS夹具板旋转90°，进行设置，以便可以测定Y方向的测定。
准备完毕，选择确认。选择了确认之后，用VCS测定Y方向的标记间隙。
测定完毕，显示出Y方向的标记间距测定结果显示出来，用输入值和测定结果来二计算
新的Y方向缩放比例。
＜操作⑫3/4＞
从VCS卸下VCS-HT夹具。准备完毕，请进行确认。
＜操作⑫4/4＞
设定完毕。选择了确认之后，返回到初期设置画面。
MS
参数
5-11
5-3-4 MSP
容许值
项目
MSP容许值
MSP值不良时
出现的问题
检查（更换）项目
VCS摄像机缩放 标准VCS
（□50mm）
X
0.05±0.01 图像识别、
贴片精度不良
输入夹具
的伤痕、脏污等。
VCS镜头的伤痕、脏污等
Y
0.05±0.01
选购品VCS
（□24mm）
X
0.026±
0.002
Y
0.026±
0.002
DFFP VCS
（□24mm）
X
0.026±
0.002
Y
0.026±
0.002
MS
参数
5-12

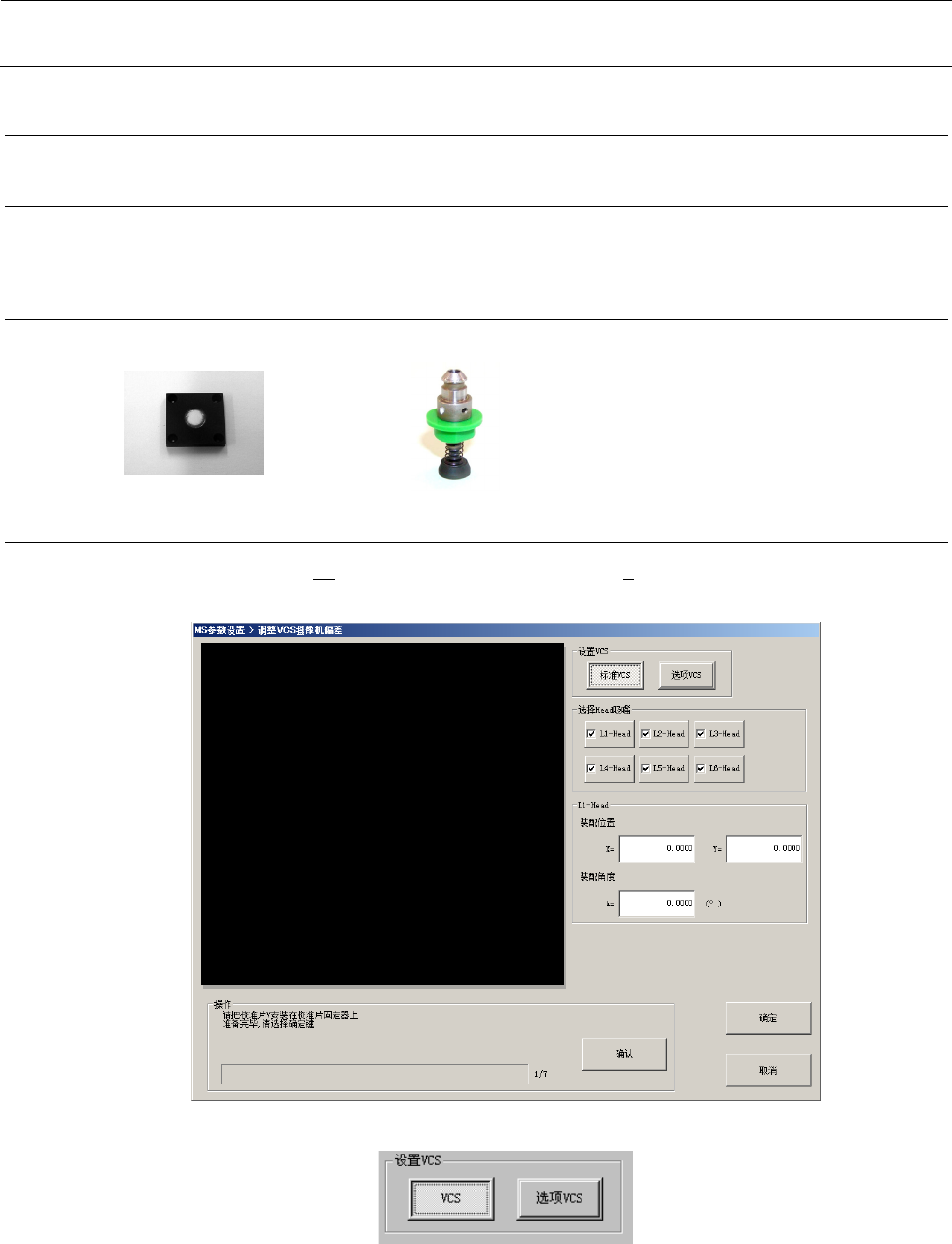

5-4 VCS
摄像机偏差
5-4-1
功能
取得VCS摄像机的坐标值以及装配角度（对X、Y轴的倾斜）、摄像编码器值。
5-4-2
使用夹具
• 校准片V（E5190729000） • 508吸嘴（40001346）
5-4-3
操作
选择了“VCS偏移量设置（Ｏ）”－“调整VCS摄像机偏差（O）...”之后，显示出下面的ＶＣ
Ｓ摄像机偏差设定画面。
选择设定对象VCS。设置VCS时，显示出在选项单元设置中所选择的VCS。
