MS 参数 5- 19 5- 6 VCS 摄像机共通参数 2 本参数是软件设备用的参数。请不要变更。

参数

5-18

＜操作⑫5/5＞

设定完毕。选择了确认之后，返回初期设定画面

。

参数

5-19

5-6 VCS

摄像机共通参数

本参数是软件设备用的参数。请不要变更。

参数

5-20

5-7 VCS

贴片综合偏差

5-7-1

功能

贴片头偏差是用激光传感器的高度取得贴片头的组装位置，贴片头倾斜的化，向贴片位置移动

时贴片头的坐标位置就会偏斜。

为了修正这个偏斜，把玻璃夹具定心后，放到传送部上，取得理论值的偏差。

VCS贴片综合偏差值不能自动计测。请将元件实际贴片后测定偏移并计算偏差，再手工输入。

5-7-2

使用夹具

本项目中不使用夹具。

5-7-3

操作

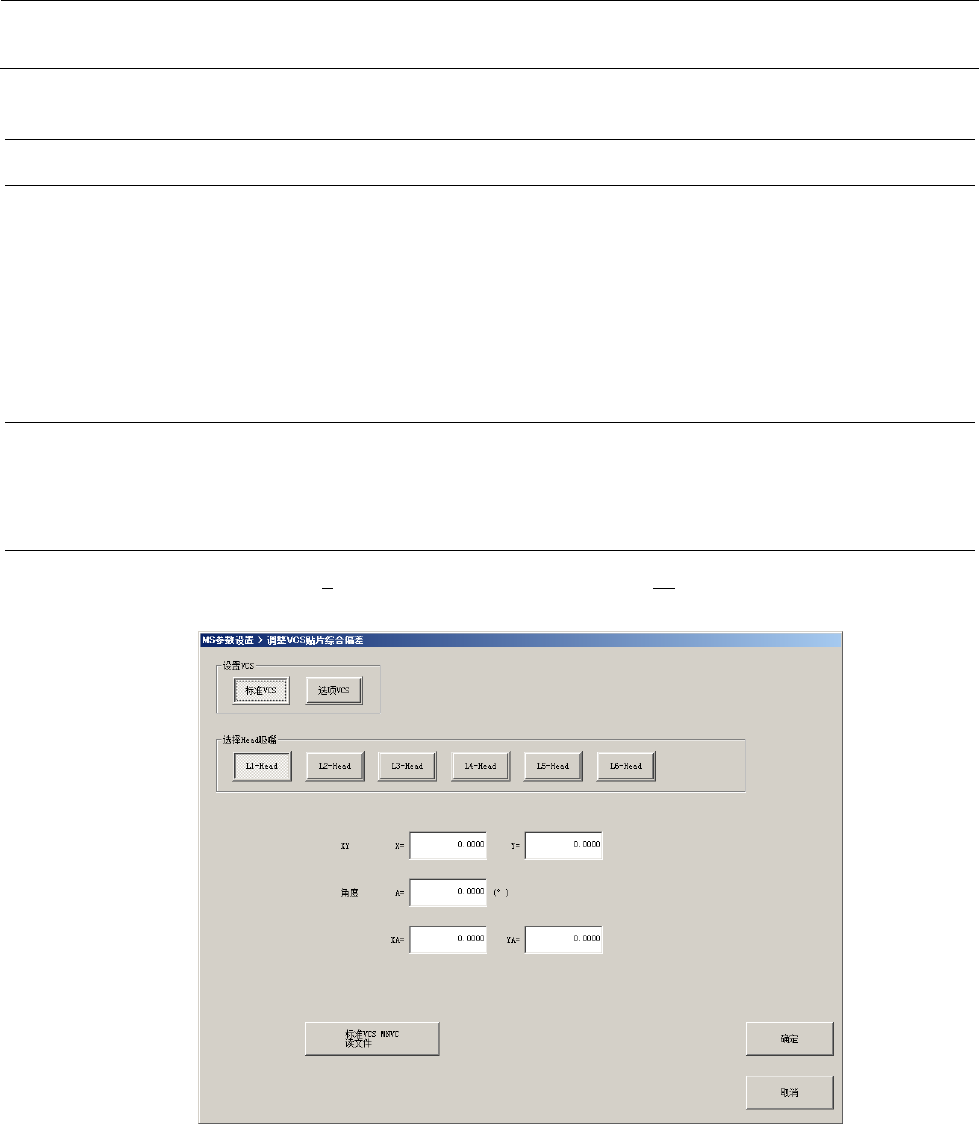

选择了“VCS偏移量设置（V）”－“调整VCS贴片综合偏差（Ｐ）...”之后，显示出下面的调

整ＶＣＳ贴片综合偏差的画面。

选择设定对象VCS。选择设定对象Head。(设置VCS时，显示出在选项单元设置中所选择的VCS。)

请用实际的元件进行贴片，用手工输入与各Head、VCS对应的偏移量。
