MS
参数
5-24

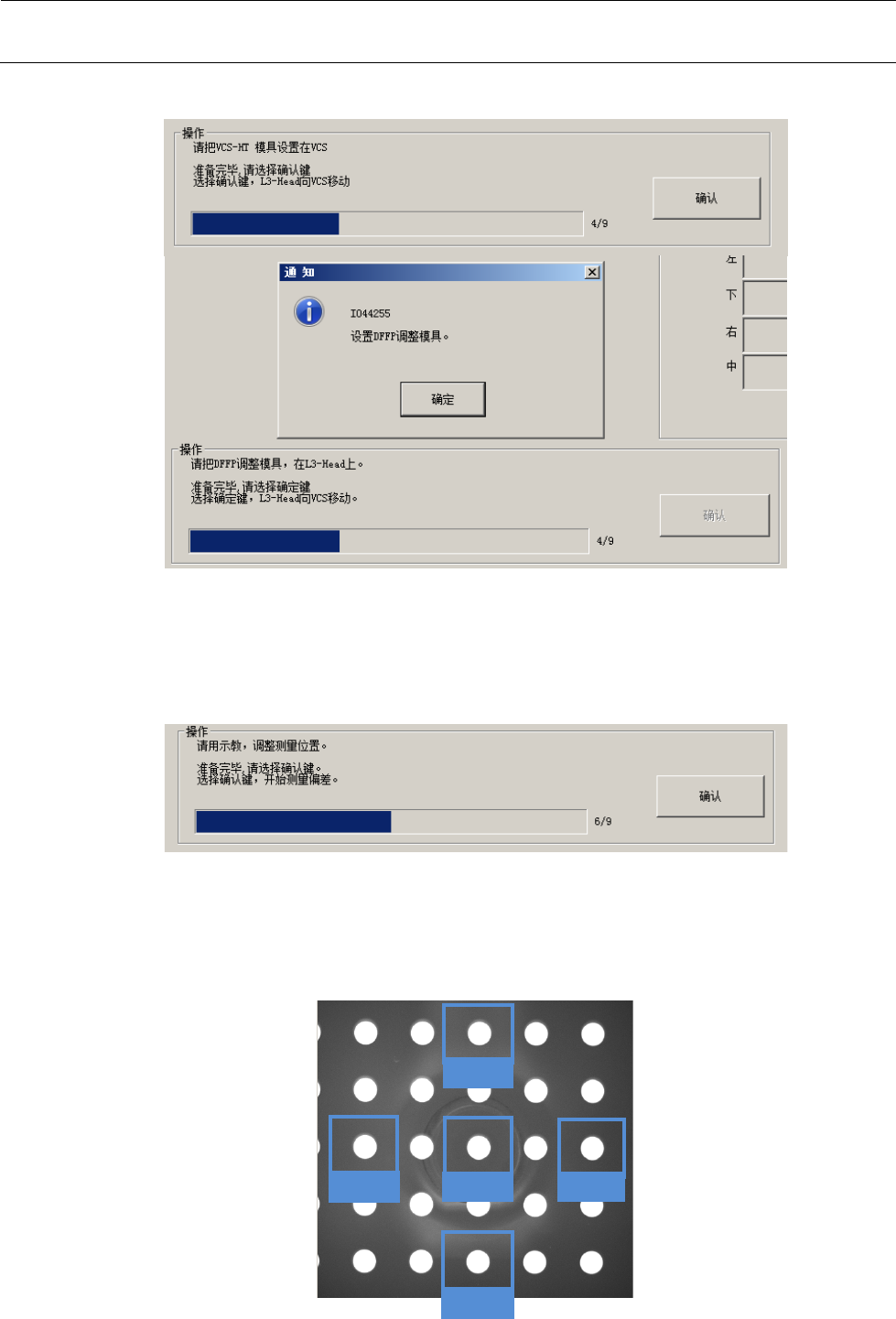

＜操作⑫3/7＞
测量完用于测量的吸嘴长度后，显示上述画面。
使L3贴片头的真空为ON，请在L3贴片头上吸取DFFP调节工具。
（请将可以看到“F”字母的面作为吸取面进行吸取。）
完成工具的吸取后，请按下「OK」。按下「OK」，则L3贴片头移动至VCS上。
＜操作⑫4/7＞
通过示教，将各标记调整为纵横均匀排列。
此时在测量标记附近，如果除标记之外还能看到灰尘，请仔细清洁DFFP调节工具，使得
只能看见标记。检测到标记以外的物体时将无法取得正确的数值，将报错。
测量的标记在下列的情况下是被用太枠包围的5个。
完成准备后，请选择确认。通过确认选择，开始Z校正的测量。
CENTER
LEFT
BOTTOM
TOP
RIGHT
MS
参数
5-25

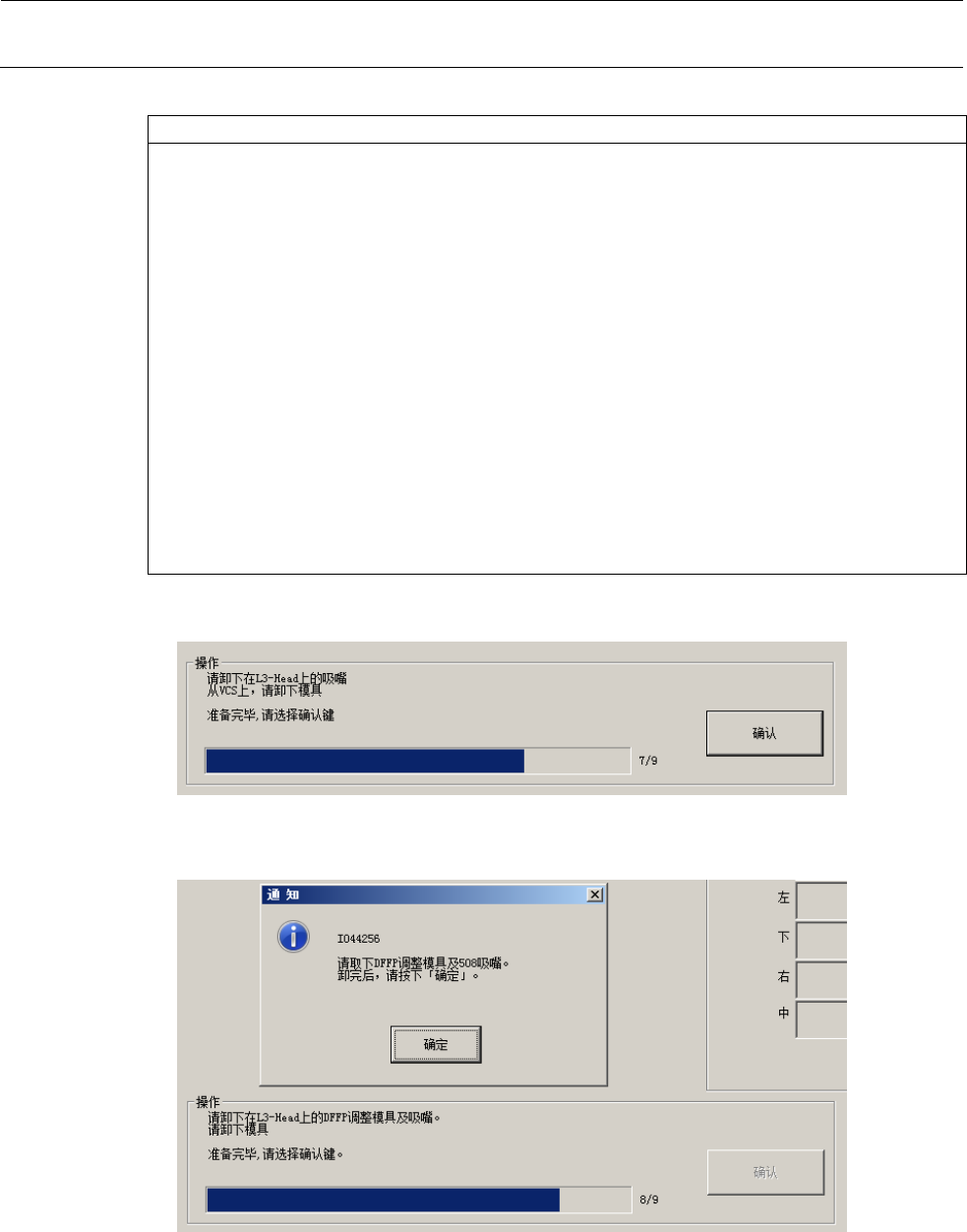

⑫测量内容
① 使 Z 轴移动至 VCS 焦点高度，通过 VCS 工具识别中心标记，计算求出中心位置。
此时，不能识别标记时报错。
② 由①所得出的测量结果，使贴片头动作，使工具中心标记位于显示器的中心。
③ 计算测量开始位置 Z。
测量开始位置＝ VCS 焦点高度＋（测定间距×（步数÷2））
※测定间距：“机械控制参数- DFFP 设置”的「测量步距」中所设定的值。
（初始值：0.5mm）
※步数：“机械控制参数‐DFFP 设置”的「测量步数」中所设定的值。
（初始值：29 次）
④ Z 轴移动至开始测量位置。
⑤ 在 5 个测量位置识别标记，计算求出各标记的中心位置。
此时，不能识别标记时报错。
⑥ 显示计算得出的结果，更新画面。
⑦ 使 Z 轴下降测定间距的量。
⑧ 重复步数中所设次数的⑤⑥⑦。
⑨ 全部步数完成后，结束测量。
＜操作⑫5/7＞
测定已经结束。通过选择确认，移动至工具取下位置。。
＜操作⑫6/7＞
移动至取下工具的位置后，显示上述信息。
请从L3贴片头上取下DFFP调节工具和吸嘴。
MS
参数
5-26

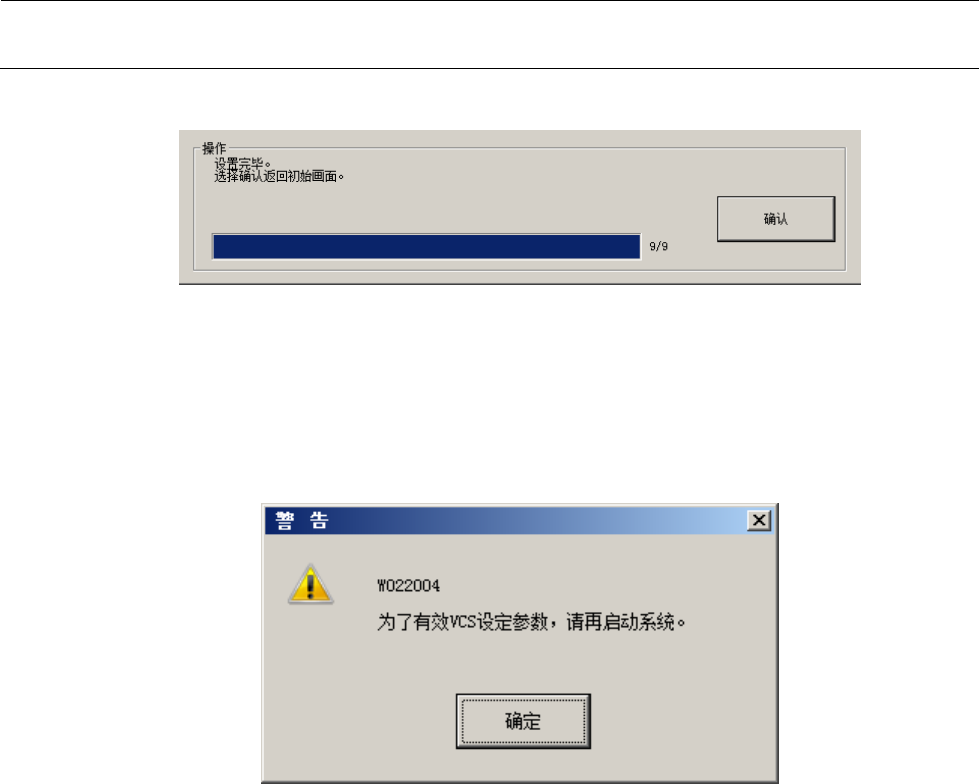

＜操作⑫7/7＞
设置已结束。
选择确认，则返回初始设置画面。
按 下「 OK」关闭对话框时，根据测定结果计算求出摄像机参数调整值，并写入摄像机设
置文件中。
注）变更调整值时，为了使参数有效，请重启系统。
