MS 参数 5- 26 ＜操作⑫ 7/7 ＞ 设置已结束。 选择确认，则返回初始 设置画面。 按 下「 OK 」 关闭对话框时 ， 根据测定结果计算求出摄像机参数调整 值， 并写入摄像机设 置文件中。 注）变更调整值时，为 了使参数有 效，请重启系统 。
MS
参数
5-25
⑫测量内容
① 使 Z 轴移动至 VCS 焦点高度，通过 VCS 工具识别中心标记，计算求出中心位置。
此时，不能识别标记时报错。
② 由①所得出的测量结果，使贴片头动作，使工具中心标记位于显示器的中心。
③ 计算测量开始位置 Z。
测量开始位置＝ VCS 焦点高度＋（测定间距×（步数÷2））
※测定间距：“机械控制参数- DFFP 设置”的「测量步距」中所设定的值。
（初始值：0.5mm）
※步数：“机械控制参数‐DFFP 设置”的「测量步数」中所设定的值。
（初始值：29 次）
④ Z 轴移动至开始测量位置。
⑤ 在 5 个测量位置识别标记，计算求出各标记的中心位置。
此时，不能识别标记时报错。
⑥ 显示计算得出的结果，更新画面。
⑦ 使 Z 轴下降测定间距的量。
⑧ 重复步数中所设次数的⑤⑥⑦。
⑨ 全部步数完成后，结束测量。
＜操作⑫5/7＞
测定已经结束。通过选择确认，移动至工具取下位置。。
＜操作⑫6/7＞
移动至取下工具的位置后，显示上述信息。
请从L3贴片头上取下DFFP调节工具和吸嘴。
MS
参数
5-26
＜操作⑫7/7＞
设置已结束。
选择确认，则返回初始设置画面。
按 下「 OK」关闭对话框时，根据测定结果计算求出摄像机参数调整值，并写入摄像机设
置文件中。
注）变更调整值时，为了使参数有效，请重启系统。
MS
参数
6-1
6.
版本升级
6-1
版本升级
-
图像
进行图像固件的版本升级。
6-1-1
操作

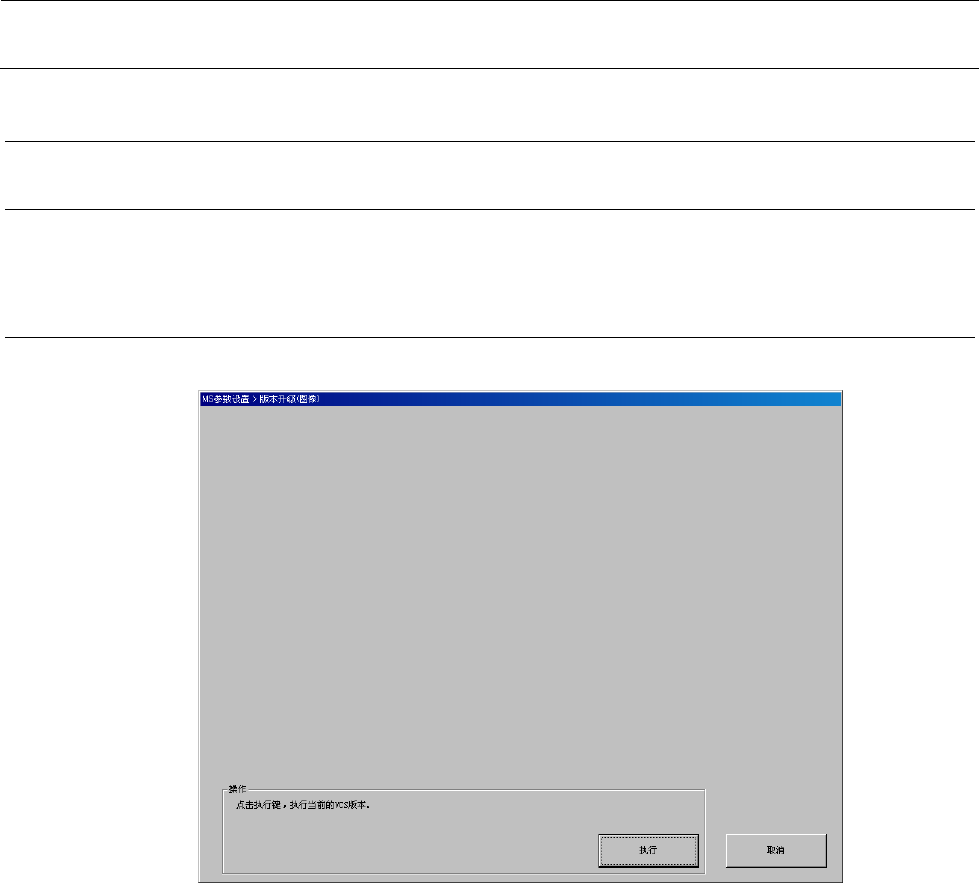

选择“版本升级”－“版本升级-图像”后，会显示以下的对话框。
按“执行”按钮，打开用于进行版本升级的对话框。
（默认位置: D:\JUKI\DATA\Vision）
选择文件
（jm20vcs.dat）
，按“打开”按钮，读入文件，
向图像装置转送。
