MS 参数 7-1 7. 调整确认 7- 1 OCC 聚焦确认 7-1- 1 功能 调整 OCC 的聚焦（装配高 度）。 7-1- 2 使用夹具 本项目中使用以下夹具 。 • 摄像机调整夹具 （ E2106998000 ） • 白纸 60mm 见方，中央开 有直径 2mm 左右小孔的 白色纸 7-1- 3 操作 从菜单中选择 “ 调整确 认 ” － “ 确认 OCC 聚焦 ” ，会显示以下对话 框。 在 “ 设置照明值 ” 项目中对 角…
MS
参数
6-9
6-5
删除程序
-
图像
6-5-1
功能
选择“版本升级”－“删除程序-图像”后，会显示以下的对话框，用于执行删除IPX基板的程
序数据。
6-5-2
操作
按“执行”按钮后，保存于闪存卡内的版本被删除。正常结束后，会显示以下的对话框信息。
MS
参数
7-1
7.
调整确认
7-1 OCC
聚焦确认
7-1-1
功能
调整OCC的聚焦（装配高度）。
7-1-2
使用夹具
本项目中使用以下夹具。
• 摄像机调整夹具（E2106998000）
• 白纸
60mm见方，中央开有直径2mm左右小孔的白色纸
7-1-3
操作
从菜单中选择“调整确认”－“确认OCC聚焦”，会显示以下对话框。
在“设置照明值”项目中对角度照明及垂直照明的光量进行调整。
MS
参数
7-2

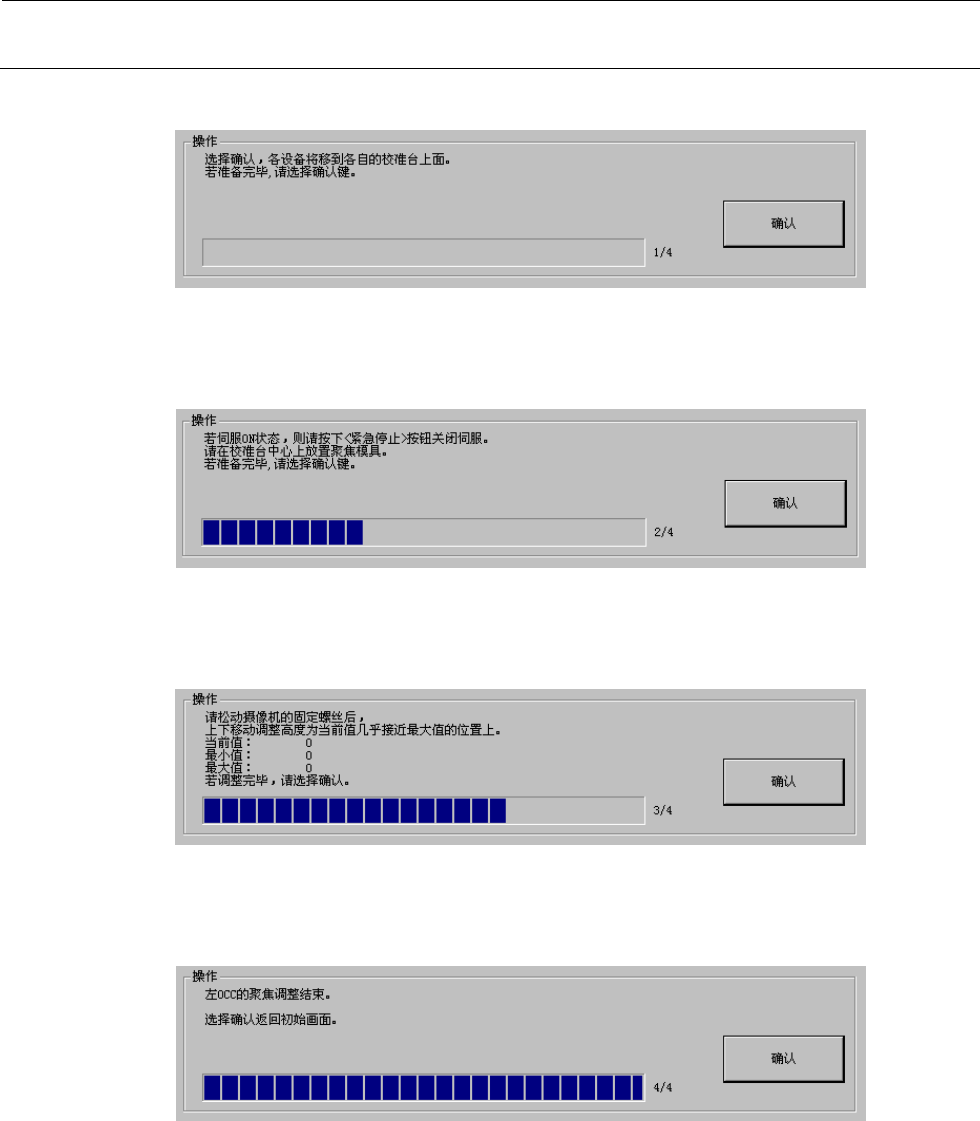

＜操作⑫1/4＞
设备选择、照明值的设置结束后，按 下 “操作”框内的“确认”按钮。选择“确认”
按钮后，以OCC基准移动到校准台上。
＜操作⑫2/4＞
设备移动到校准台附近时，将显示上述操作内容。按紧急停止按钮，使伺服处于OFF
状态后，设置聚焦夹具。
＜操作⑫3/4＞
松开用于固定OCC的螺丝，上下移动，将高度调整到当前值基本达到最大的位置上，
调整完成后，选择“确认”。
＜操作⑫4/4＞
选择“确认”后，会显示上述操作内容。再选择“确认”，即返还初始画面。
