MS
参数
7-3
7-2
确认
VCS
聚焦
调整 DFFP VCS 的对焦。仅 DFFP VCS 可以使用。
7-2-1
功能
调整VCS聚焦。

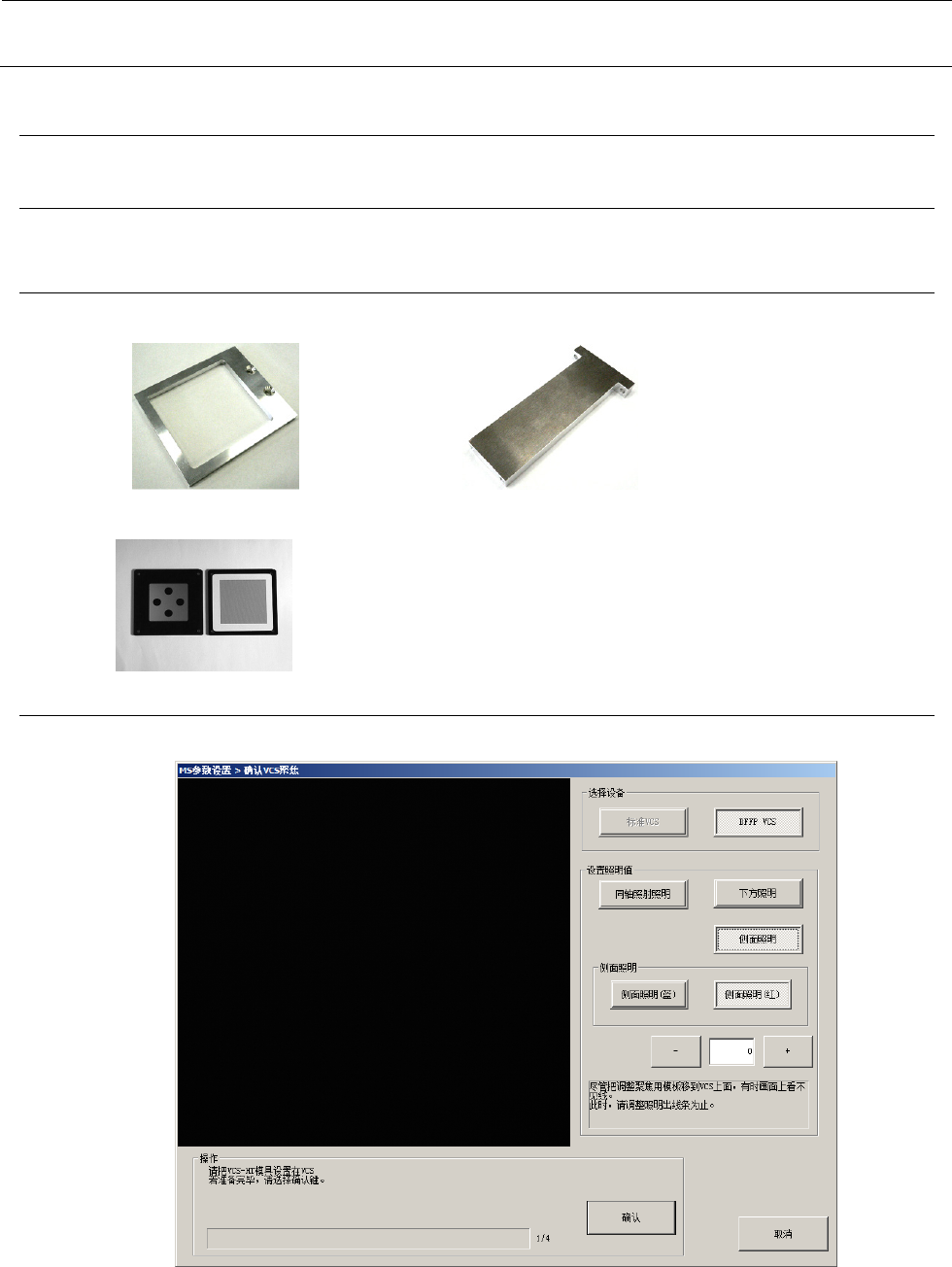

7-2-2
使用夹具
•VCS HT夹具 1（40107840） •VCS HT夹具(40148060)
•VCS夹具板A
7-2-3
操作
从菜单中选择“调整确认”－“确认VCS聚焦”，会显示以下对话框。
MS
参数
7-4
在「选择设备」中，只能选择DFFP VCS。
「照明值设置」项目中的同轴落射照明、下方照明及侧向照明的光量如下表所示状态。。
照明种类 光量值
同轴照射照明 0
下方照明 200
侧面照明（蓝） 0
侧面照明（红） 0
※初始值的设置如上所述。
＜操作⑫1/4＞
请在VCS上安装VCS-HT工具。完成准备后，请按下确认。
＜操作⑫2/4＞
请在VCS-HT工具上安装对焦调整用工具板。
此时，如下图所示，请使显示器上显示的线纵向排列。
MS
参数
7-5
＜操作⑫3/4＞
松开用于固定OCC的螺丝，上下移动，将高度调整到当前值基本达到最大的位置上，
调整完成后，选择“确认”。
＜操作⑫4/4＞
选择“确认”后，会显示上述操作内容。再选择“确认”，即返还初始画面。
