MS 参数 3-4 3- 2 选项单元 3-2- 1 功能 安装有选项功能时，该 参数用于设 定选项的有效 / 无效。 选项分为 “ 传送 / 送料器 ” 、 “VCS” 、 “ 其他 ” 等项目，可分别 进行各自的选项设 定。 另外，如对要安装的装置打勾选中，机器设置中 的使用装置即生效，如对 已卸下的装置取消勾 选，则机器设置中的使 用装置自动 更新为无效。 3-2- 2 使用夹具 本项目中不使用夹具。 3-2- 3 操作 从主菜单…
MS
参数
3-3
3-1-3
操作

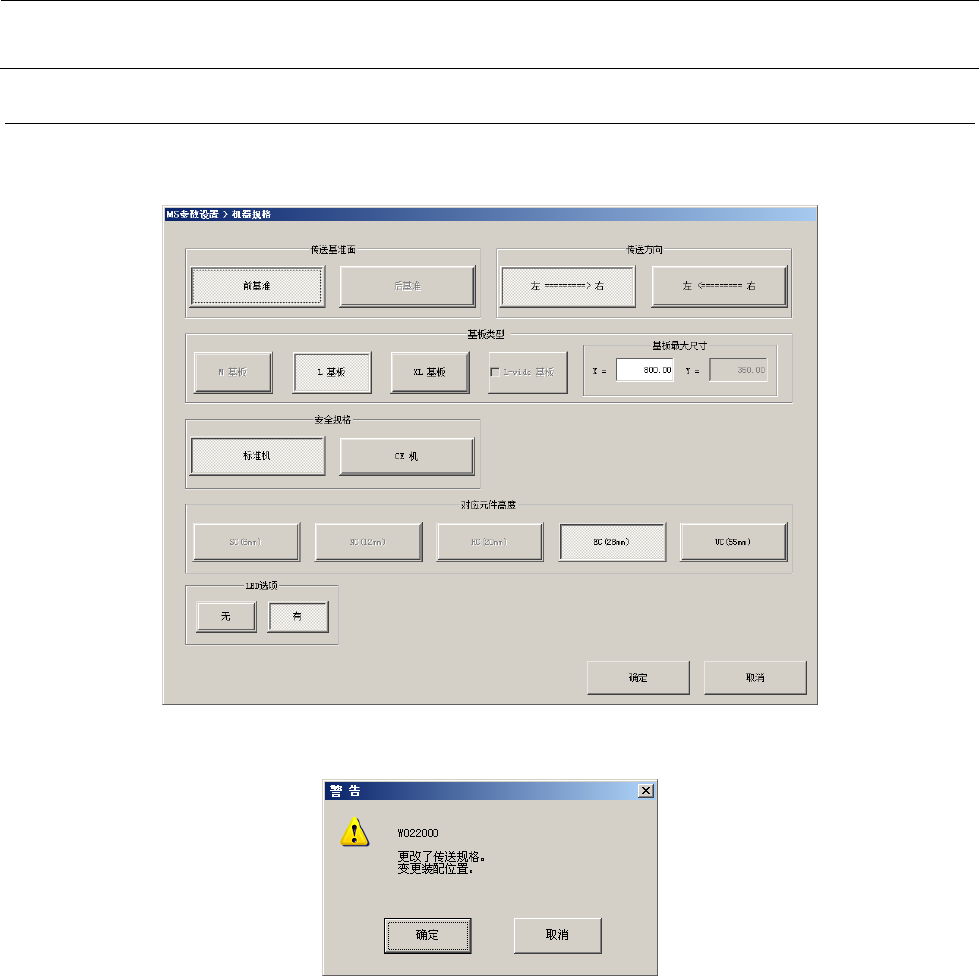

从主菜单中选择“初始设置”－“机器规格”，会显示对话框。
根据机器的规格点击各项目的按钮。
※ 改变传送规格后如按“确定”，会显示装置组装位置变更的信息，进行MS参数和机器设置
坐标的初始化。
MS
参数
3-4
3-2
选项单元
3-2-1
功能
安装有选项功能时，该参数用于设定选项的有效/无效。
选项分为“传送/送料器”、“VCS”、“其他”等项目，可分别进行各自的选项设定。
另外，如对要安装的装置打勾选中，机器设置中的使用装置即生效，如对已卸下的装置取消勾
选，则机器设置中的使用装置自动更新为无效。
3-2-2
使用夹具
本项目中不使用夹具。
3-2-3
操作
从主菜单中选择“初始设置”、“选项单元”，会显示对话框。
根据机器的规格点击各项目的按钮。
3-2-3-1
传送
/
送料器
传送/送料器一项中可设置以下的选配项目。
设置项目
可设置的参数
备注
送料器台车 有/无 前面/后面
送料器浮动传感器 有/无 前面/后面
接待碗馈线集传感器 有/无
后碗馈线检测传感器 有/无
基准针 有/无
AWC 有/无
SMT机械式供给器供选项 有/无 前面/后面
MS
参数
3-5
3-2-3-2 VCS
VCS一项中可设置以下的选配项目。
设置项目
可设置的参数
备注
图像处理装置 仅有显示，不能改变设置
VCS（左单元） 没有/标准VCS/选项VCS/
左单元/右单元分别选择不同的VCS
VCS（右单元） 没有/选项VCS/DFFP VCS 左单元/右单元分别选择不同的VCS
注）变更VCS设置，按下「OK」，则显示以下信息。
为了使设置的参数有效，请重启系统。
