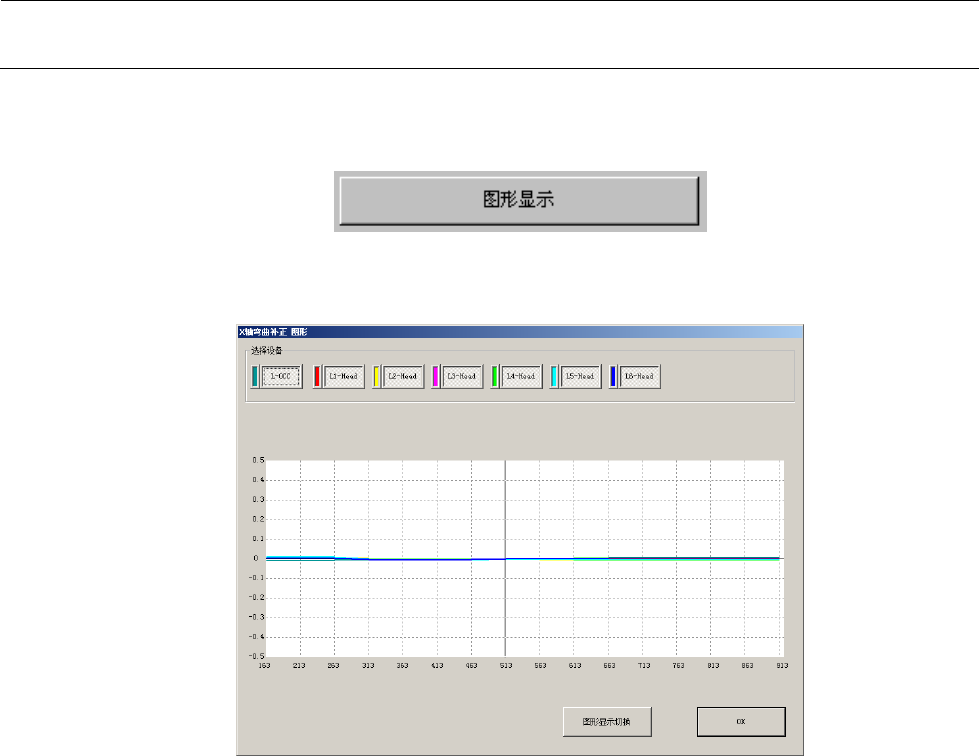

MS 参数 3- 16 ② 显示图形时 按下图形显示按钮。 于是显示以下 画面 。
MS
参数
3-15
3-4
校正
X
轴弯曲
3-4-1
功能
为了将贴片位置校正到与X轴弯曲状态相对应的位置，对X轴的弯曲状态进行测量。
因需要特殊的夹具，只能在工厂内设定。
3-4-2
使用夹具
本项目中使用特殊夹具。（不进行夹具登录）
3-4-3
操作
从菜单中选择“初始设置（I）”－“校正X轴弯曲（A）”，会显示如下对话框。
输入方法有手工输入和从文件读入这2种。
① 从文件读入时

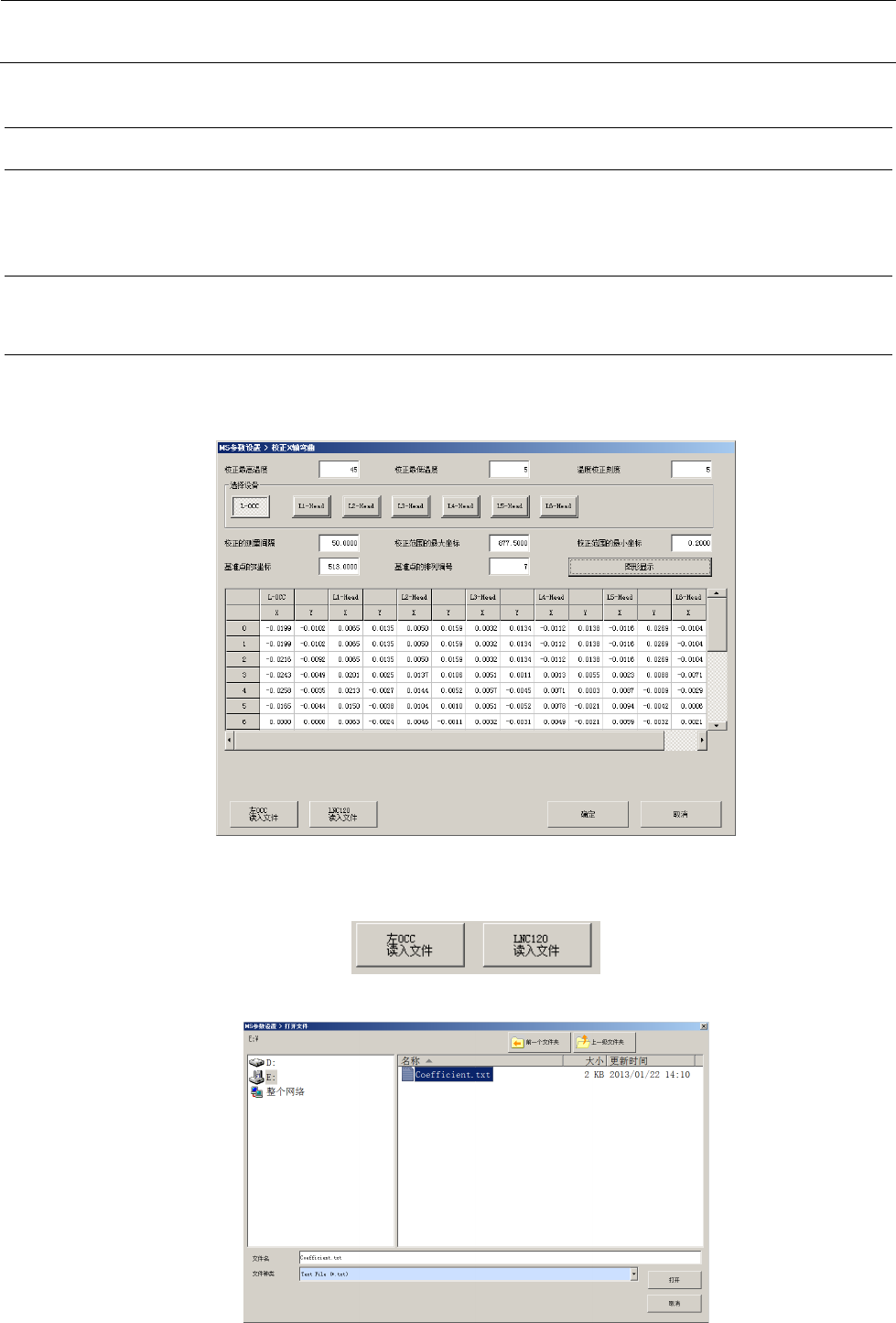

如果在指定设备中存在读入文件用的文件数据，选择“读入文件”按钮。
于是显示以下的文件选择画面，选择要读入的文件，将其读入。
MS
参数
3-16
② 显示图形时
按下图形显示按钮。
于是显示以下画面。
MS
参数
3-17
3-5
注释
3-5-1
功能
将序号、机器修订版、机器规格和出厂时的系统软件的初始版本作为注释保存。
3-5-2
使用夹具
本项目中不使用夹具。
3-5-3
操作
从菜单中选择“初始设置（I）”－“注释（T）”，会显示如下对话框。
请利用按钮盘输入序号（15字母以内）、机器修订版本（31字母以内）、注释的初始值（31字
母以内）。
项目
选择的内容
注释 自动更新注释 自动更新显示机器规格、系统版本的注释
手动输入注释 手动输入注释
