MS 参数 4-4 4- 2 校准台偏移量 “ 校准台 ” 是作为各 Hea d 单元（台 车）之高度基准 的装置。 校准台偏移量就是取得 这一装置的 装配 位置 以及装配误差。 请将 校准台 擦拭干净之后再进行这一调整 。 4-2- 1 功能 计测校准台之第 1 标记 及第 2 标记的位置 ，算出 2 个标记的中 心位置。 4-2- 2 使用夹具 本项目中不使用夹具。 4-2- 3 操作 从菜单中选择 “ 偏移量 设置（ O ） ” …
MS
参数
4-3
＜操作・1/3＞
准备好之后，选择确认。选择了确认，原点复位后、OCC识别移动到校准台第１标记的
标记。显示与设计值的偏差显示出来。识别标记时，如果发生异常，清除偏差显示。
根据识别结果显示相对于设计值的偏差。当标记的识别中发生了错误时，将清除偏差的
显示。
＜操作・2/3＞
看OCC的监视器，请用演示，把第1标记调整到视野的中心。
（没有变更也请进行一次演示。）
＜操作・3/3＞
设定结束。确认了选择之后，返回到初期操作画面。
选择确认OK之后，确认通知显示，进行通常（有校准台第1标记识别）的原点复位。
No.
项目
MSP容许位置
MSP值不良时
出现的问题
调整（检测项目）
1 第1标记偏差 X −80.0～80.0mm 原点复位不动作
Y −80.0～80.0mm
MS
参数
4-4
4-2
校准台偏移量
“校准台”是作为各Head单元（台车）之高度基准的装置。
校准台偏移量就是取得这一装置的装配位置以及装配误差。
请将校准台擦拭干净之后再进行这一调整。
4-2-1
功能
计测校准台之第1标记及第2标记的位置，算出2个标记的中心位置。
4-2-2
使用夹具
本项目中不使用夹具。
4-2-3
操作

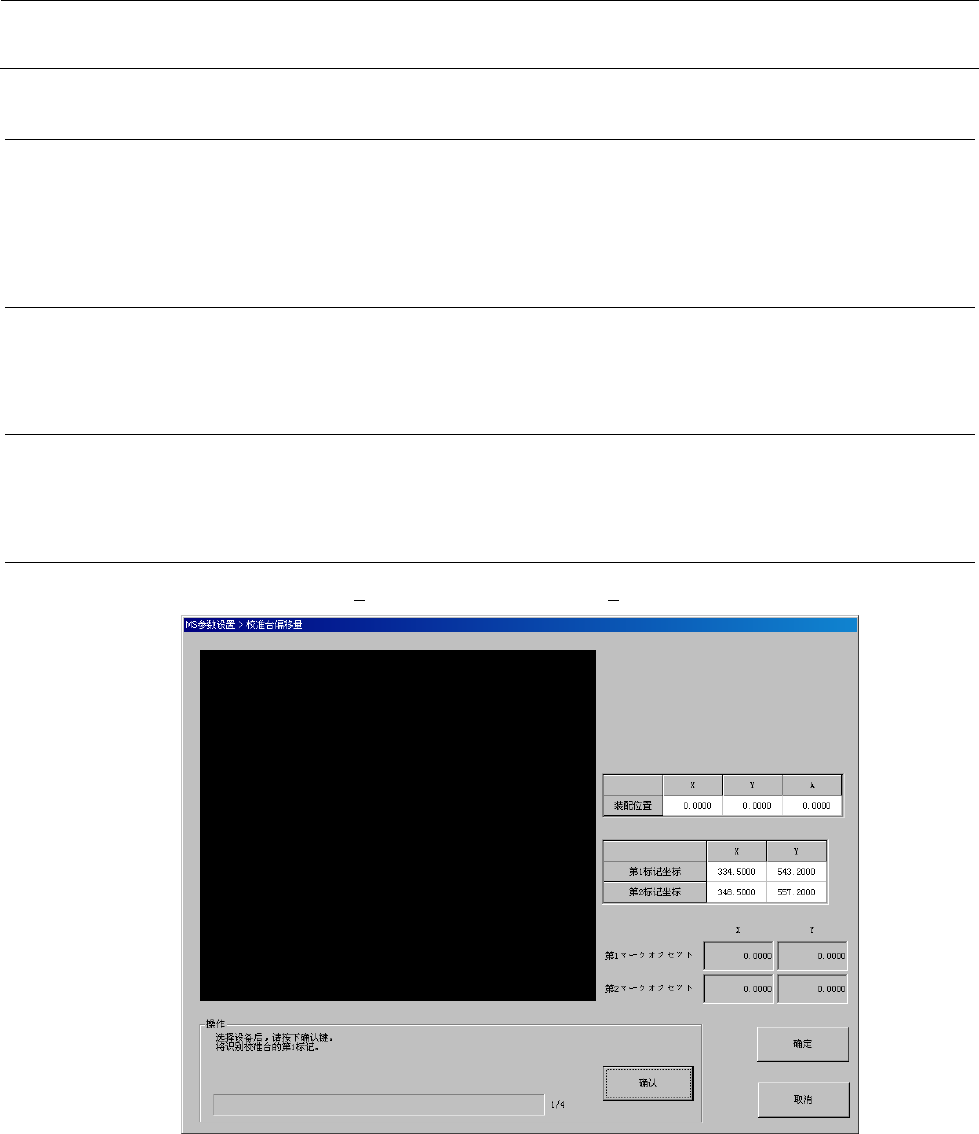

从菜单中选择“偏移量设置（O）”－“校准台偏移量（C）”，会显示以下对话框。
MS
参数
4-5

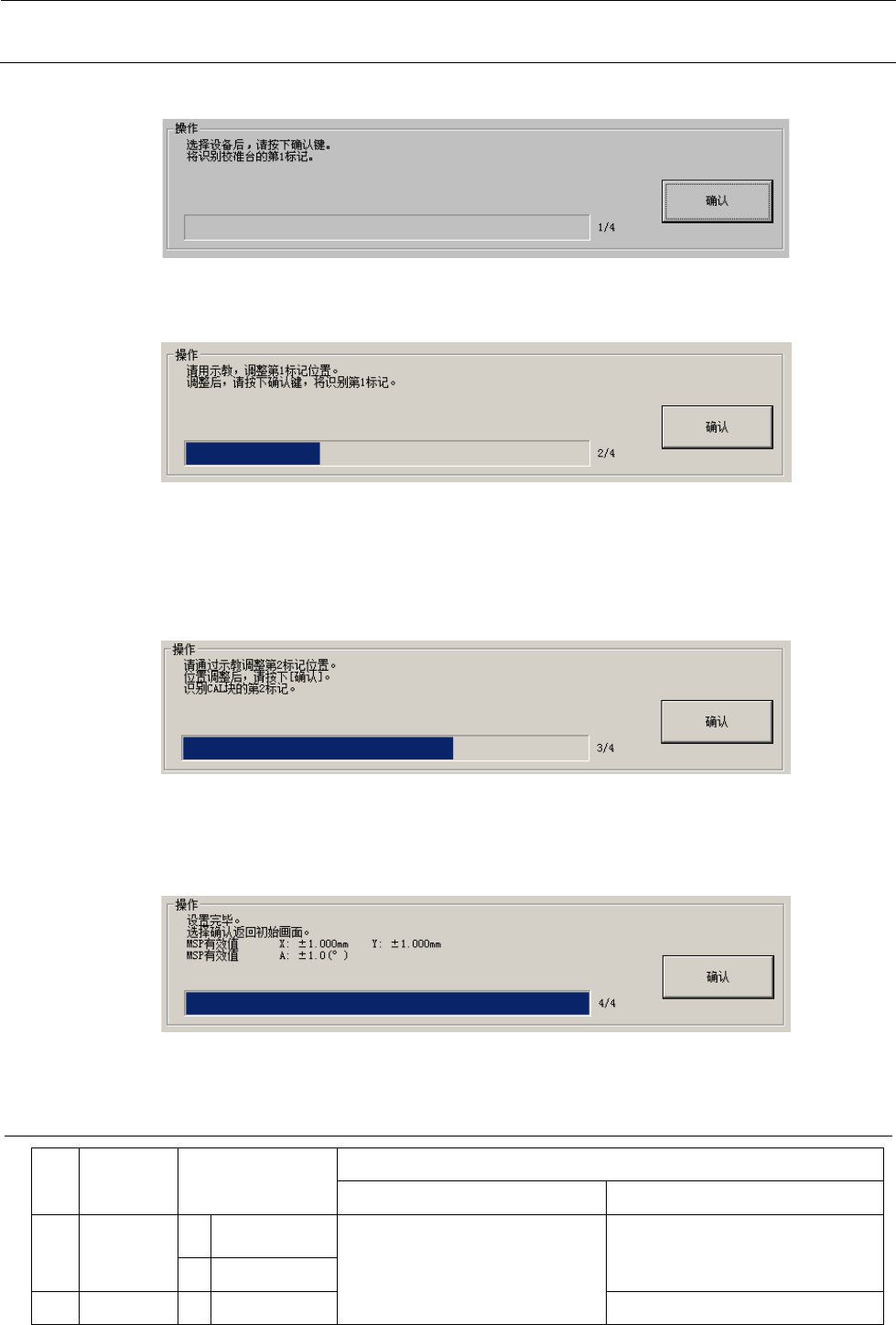

＜操作・1/4＞
请确认校准台上没有夹具。
＜操作・2/4＞
进行第1标记识别，如果未发生识别错误，则移动到第2标记的位置。
以OCC识别校准台的第1标记，显示取得的坐标。
再向校准台的第2标记位置移动，进行识别。
＜操作・3/4＞
仅在第1标记、第2标记均发生识别错误时才会要求示教。
通过示教调整位置，按下确认按钮，则在所示教的位置上识别第2标记，取得坐标。
＜操作・4/4＞
设置结束，按下“确认”，返回初始画面。
4-2-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良时
出现的问题
检测（更换）项目
1 装配精度 X ±1.000mm 在校准台上自动置放校准片所
取得的Head偏移量等MSP值受
到不良影响。
校准台之第1、2标记附近的表面
状态（伤痕、污染等）。
Y ±1.000mm
2 装配角度 A ±0.1° 校准台的装配精度
