MS 参数 4-5 ＜操作 ・ 1/4 ＞ 请确认校准台上没有 夹具 。 ＜操作 ・ 2/4 ＞ 进行第 1 标记 识别，如果未发生识别错误 ，则移动 到第 2 标记的 位置。 以 OCC 识别校准台的第 1 标记 ，显示取得的坐标。 再向校准台的第 2 标记 位置 移动，进行 识别。 ＜操作 ・ 3/4 ＞ 仅在第 1 标记、第 2 标记 均发生识别 错误时才会要求 示教。 通过示教调整 位置 ，按下确认按钮 ，则 在所示教的 位置上…
MS
参数
4-4
4-2
校准台偏移量
“校准台”是作为各Head单元（台车）之高度基准的装置。
校准台偏移量就是取得这一装置的装配位置以及装配误差。
请将校准台擦拭干净之后再进行这一调整。
4-2-1
功能
计测校准台之第1标记及第2标记的位置，算出2个标记的中心位置。
4-2-2
使用夹具
本项目中不使用夹具。
4-2-3
操作
从菜单中选择“偏移量设置（O）”－“校准台偏移量（C）”，会显示以下对话框。
MS
参数
4-5
＜操作・1/4＞
请确认校准台上没有夹具。
＜操作・2/4＞
进行第1标记识别，如果未发生识别错误，则移动到第2标记的位置。
以OCC识别校准台的第1标记，显示取得的坐标。
再向校准台的第2标记位置移动，进行识别。
＜操作・3/4＞
仅在第1标记、第2标记均发生识别错误时才会要求示教。
通过示教调整位置，按下确认按钮，则在所示教的位置上识别第2标记，取得坐标。
＜操作・4/4＞
设置结束，按下“确认”，返回初始画面。
4-2-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良时
出现的问题
检测（更换）项目
1 装配精度 X ±1.000mm 在校准台上自动置放校准片所
取得的Head偏移量等MSP值受
到不良影响。
校准台之第1、2标记附近的表面
状态（伤痕、污染等）。
Y ±1.000mm
2 装配角度 A ±0.1° 校准台的装配精度
MS
参数
4-6
4-3 Y
轴调整
4-3-1
功能
本项目请仅在JUKI公司有指示时进行变更。
取得左右Y电动机的1旋转内位置。
要进行本设置时，请务必在未回原点的状态下进行。
已回到原点时，不能取得偏移量。
4-3-2
使用夹具
本项目中不使用夹具。
4-3-3
操作

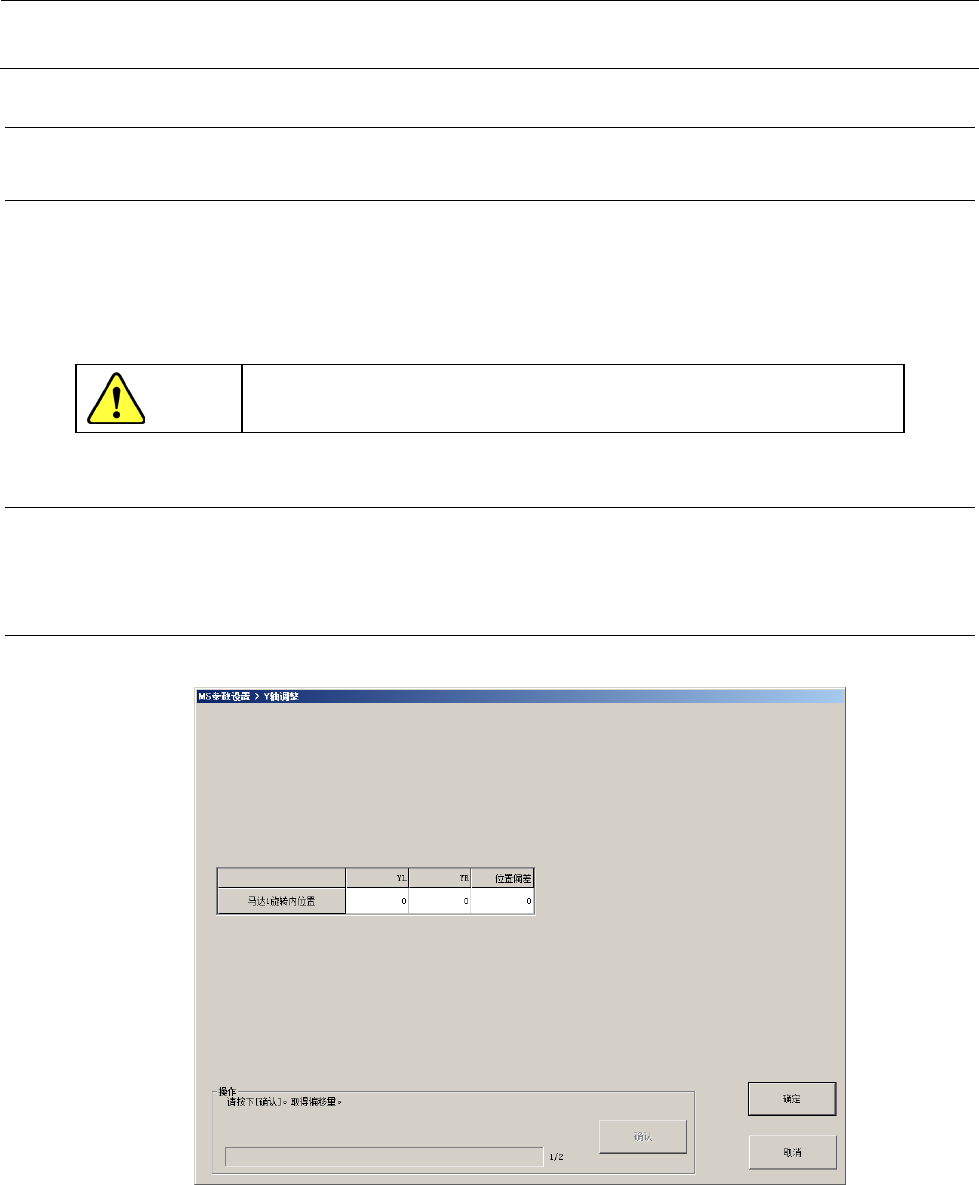

选择“初始设置（I）”-“Y轴调整（Y）”之后，会显示如下的对话框。
注意
