吸嘴旋转中心

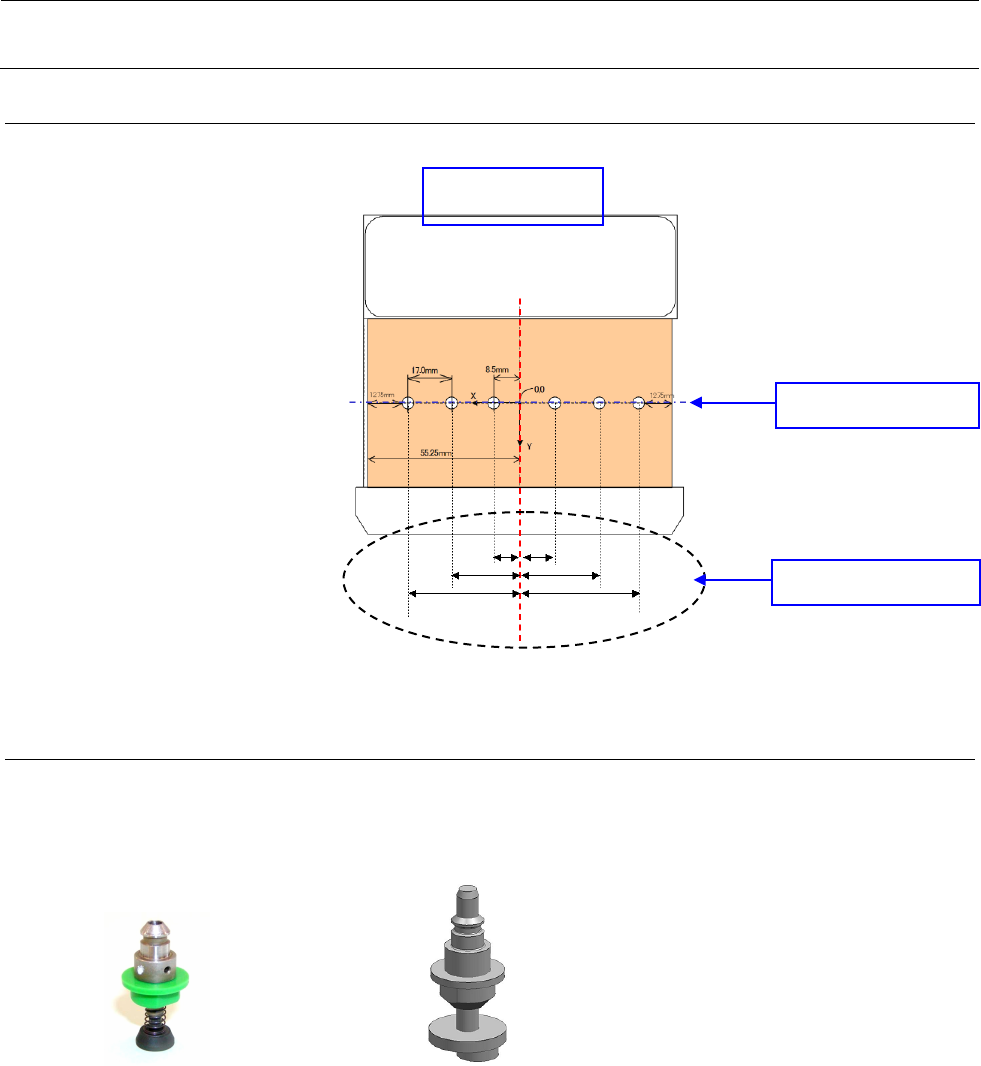

吸嘴旋转中心，是取得各Head之轴的旋转中心位置位于激光传感器的哪个位置。
图4-3-1-2 吸嘴旋转中心
4-4-2
使用夹具
本项目中使用以下夹具。
• 508吸嘴 • 夹具吸嘴LNC120用
（40001346） （40128152）
吸嘴旋转中心（X）
吸嘴旋转中心（Y）
LNC120
MS
参数
4-10
4-4-3
操作

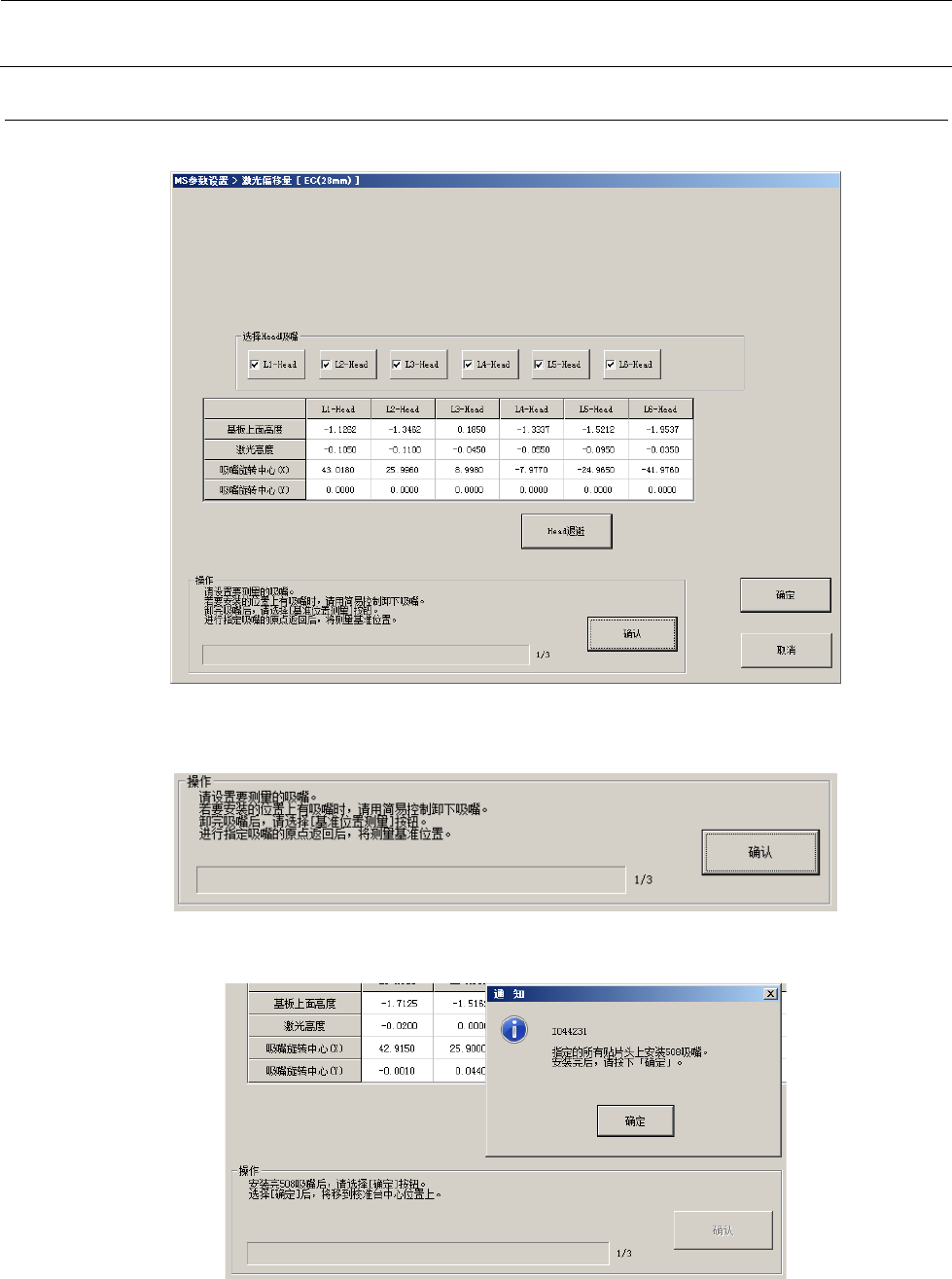

选择“偏移量设置（O）”—“激光偏移量（L）”后，会显示设置激光偏移量的对话框。
＜操作・1/3＞
如果要测量的Head装有吸嘴，卸下吸嘴。
如选择“确认”，即进行吸嘴套高度的检测。
MS
参数
4-11
请根据指示，在被设定的Head上安装508吸嘴。
确认吸嘴安装状态后，按“确定”，被设定的Head即执行吸嘴的高度检测，移动到校准
台上。
＜操作・2/3＞
请确认，被测量的Head上安装的508吸嘴已移动到校准台上平坦的部分（无孔的部分）。
如尚未移动到平坦的部分，请利用示教，把被测量的Head上安装的508吸嘴移动到校准
台上平坦的部分。

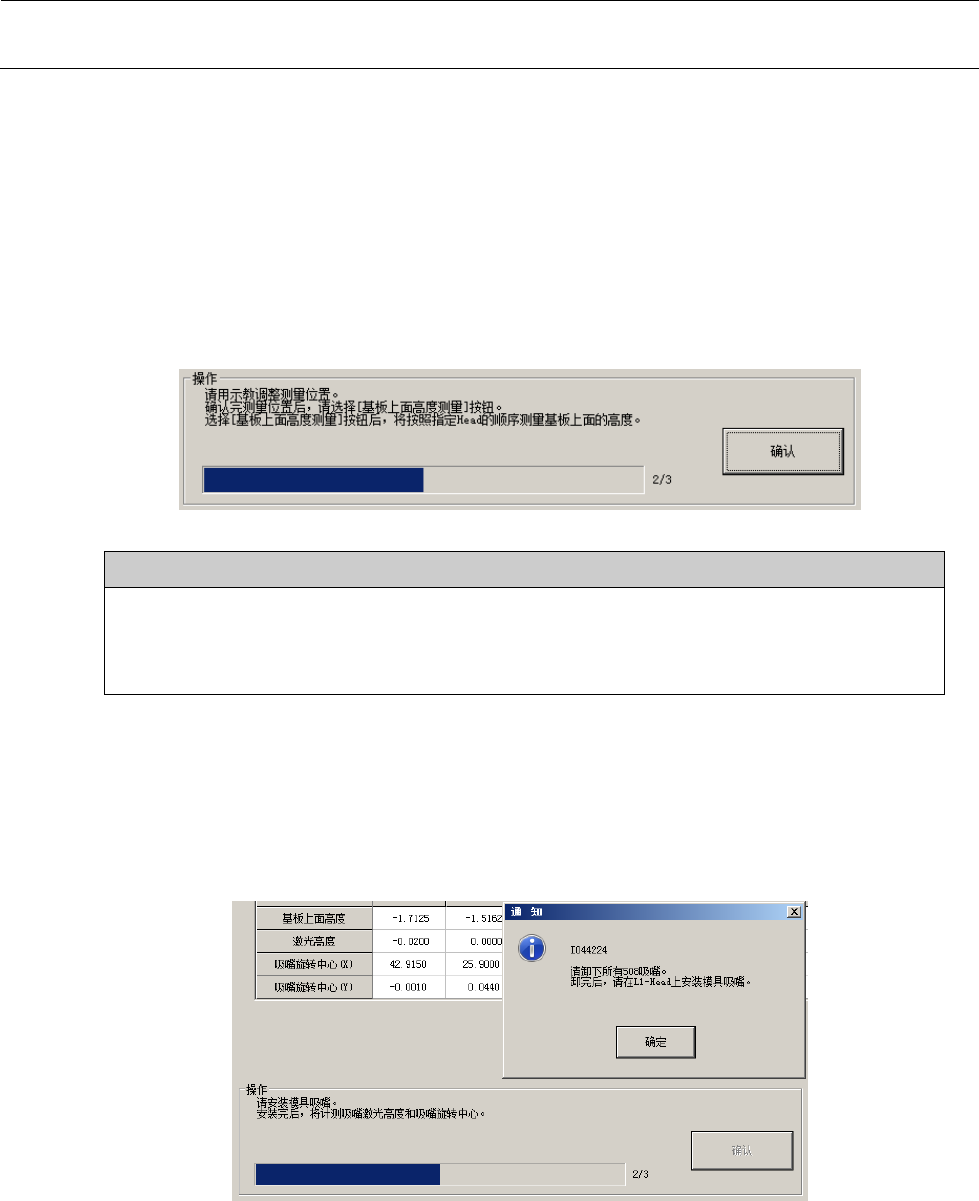

按下“确认”按钮，被设定的Head即开始计测基板上面高度。
• 计测内容
① 启动Head的真空，读入真空值。此时，若真空值低于-80KPa，即出错。
② 降下Z轴，计测真空值低于-80KPa的位置。
③ 根据第②步计测到的位置和计测用的吸嘴长度，算出基板上面高度并更新。
测量完成后，贴装头向前移动，所有贴装头下降到卸下吸嘴位置的高度。
显示以下对话框信息，从设定的贴装头上全部卸下508吸嘴，把标准吸嘴安装到指定的
贴装头上，按下“OK”即开始测量激光测定高度。
测量结束后，根据测量结果算出激光高度偏移量，接着通过激光来测量吸嘴旋转中心。
吸嘴旋转中心是X方向和Y方向同时测量的。
计测结束后，根据计测结果算出吸嘴旋转中心并进行更新。
