MS 参数 4- 21 4- 8 校准片固定器 4-8- 1 功能 设置校准片 固定器 的 位置 。 4-8- 2 使用 工具 本项目中使用以下 工具 。 • 校准片 V （ E5190729000 ） • 508 吸嘴（ 40001346 ） 4-8- 3 操作 从菜单中选择 “ 偏移量 设置（ O ） ” － “ 校准片 固定器 （ C ） ” ，会显示以下对话框 。 “ 示教选择 ” 项目中， 选择要调整 的项目。
MS
参数
4-20
＜操作・1/3＞
请点击“操作”框内的“确认”按钮。“确认”按钮被按下后，支撑台返回原点后将向
计测开始位置移动。
＜操作・2/3＞
请利用示教使支撑台上升，对准传送带与夹紧用构件接触的位置。
示教完成后，请按“确认”按钮。
（4根轨道导轴中有一个首先到顶的高度，另外３根应在距该高度0.1mm以内到顶。如果
不是0.1mm以内，请进行台子平面的从新调整。）
＜操作・3/3＞
调整结束了。按“确认”按钮，即返回初始画面。
4-7-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良时
出现的问题
检测（更换）项目
1 原点偏移量 ±12mm 原点返回动作不良
基板夹紧不良
支撑台的装配精度
MS
参数
4-21
4-8
校准片固定器
4-8-1
功能
设置校准片固定器的位置。
4-8-2
使用工具
本项目中使用以下工具。
• 校准片V（E5190729000） • 508吸嘴（40001346）
4-8-3
操作

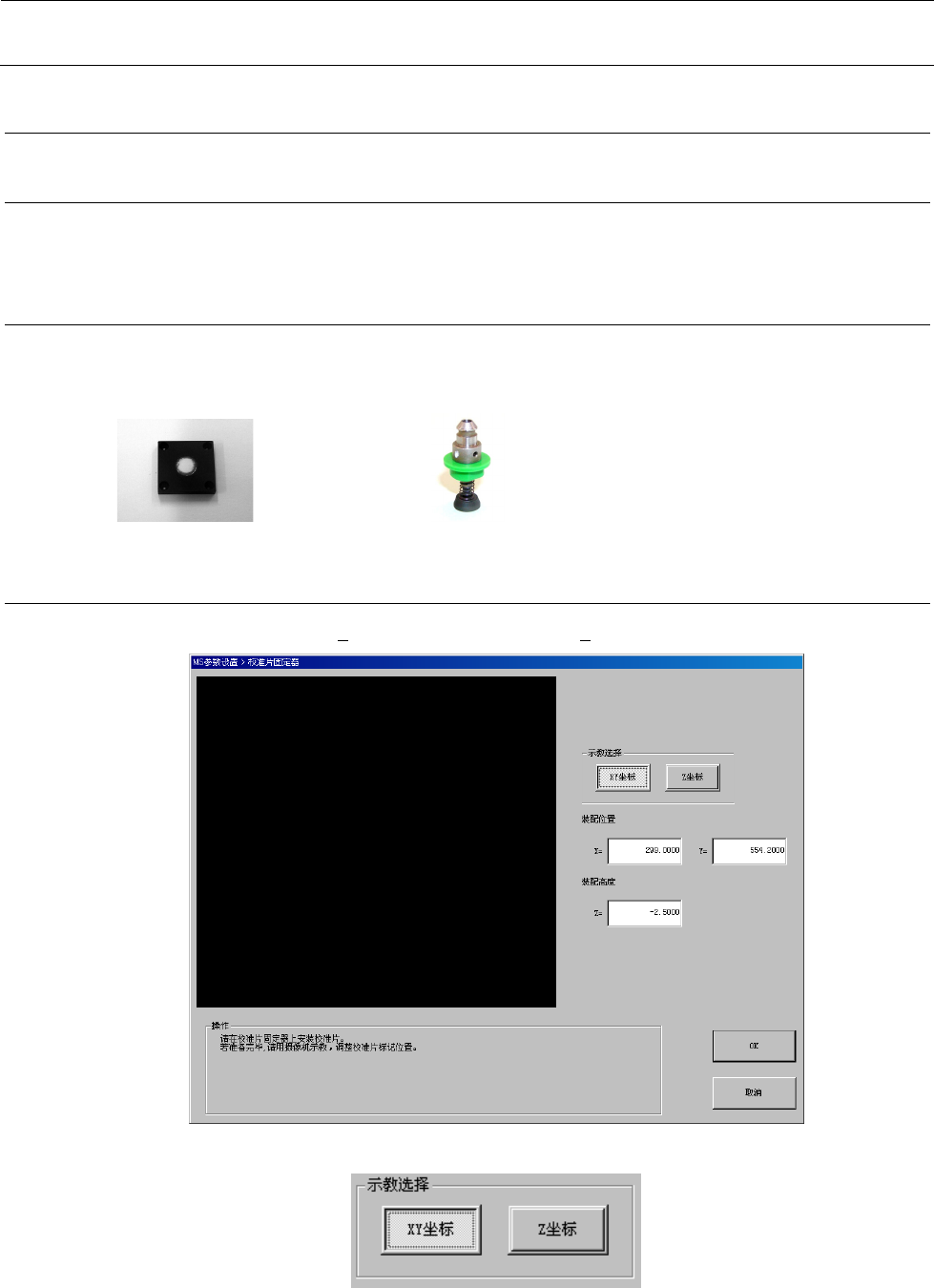

从菜单中选择“偏移量设置（O）”－“校准片固定器（C）”，会显示以下对话框。
“示教选择”项目中，选择要调整的项目。
MS
参数
4-22

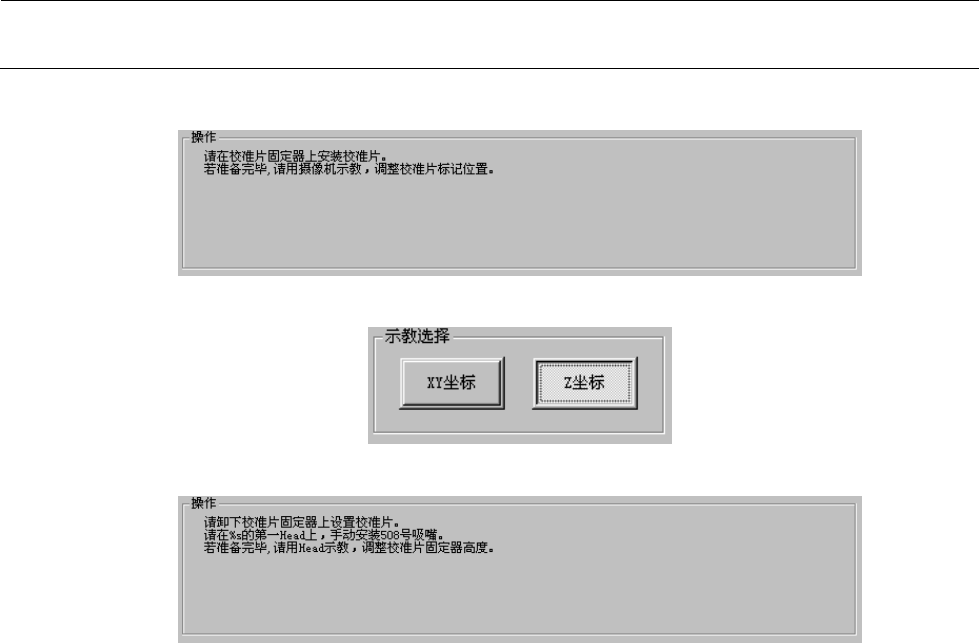

当选择了XY坐标时，会显示以下的操作说明文字。
请将校准片装在校准片固定器上，利用示教来调整校准片标记的中心位置。
当选择了Z坐标时，会显示以下的说明文字。
请将校准片从校准片固定器上卸下，利用简易控制将508号吸嘴安装到L1 Head上。
安装吸嘴后，请利用示教进行高度的调整。
