MS
参数
4-25

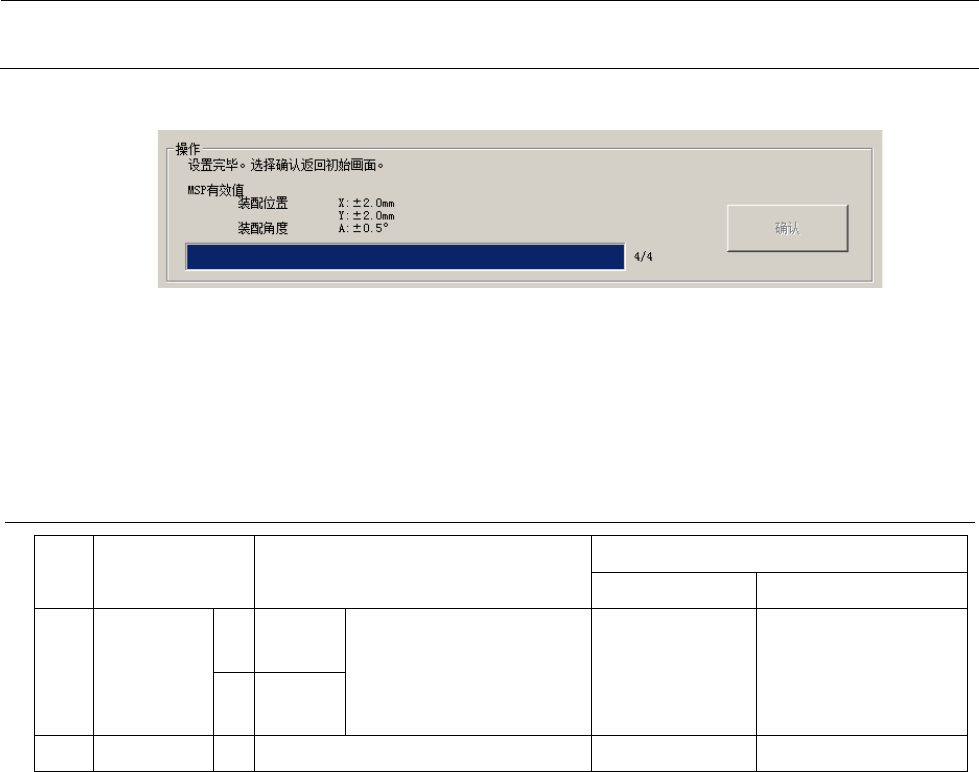

＜操作⑫2/2＞
设置结束了。选择“确认”，返回初始画面。
如校准片固定器存在倾斜，有时会不能吸取校准片。
这种情况下，请调整校准片固定器，或先铺垫缓冲性好的东西再放校准片。
4-9-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良时
出现的问题
检测（更换）项目
1 装配位置
X
±2.0
㎜
但是，并列的吸嘴间的
MSP値之差为±0.03以下
同時吸取不良
贴片精度不良
Head单元的装配
特定吸嘴的元件精度
Y
±2.0
㎜
2 装配角度 A ±0.5° 贴片精度不良 激光传感器装配精度
如按下“范围检查”按钮，即对并列的吸嘴间的MSP值之差进行检测，如在30µm以上则显示错误
信息。
如发生这种情况，请进行机械的调整，使并列吸嘴间的MSP值之差处于30µm以内。
MS
参数
4-26
4-10 HMS
偏移量
4-10-1
功能
取得距OCC的HMS安装位置、装配高度。
4-10-2
使用夹具
本项目中不使用夹具。
4-10-3
操作

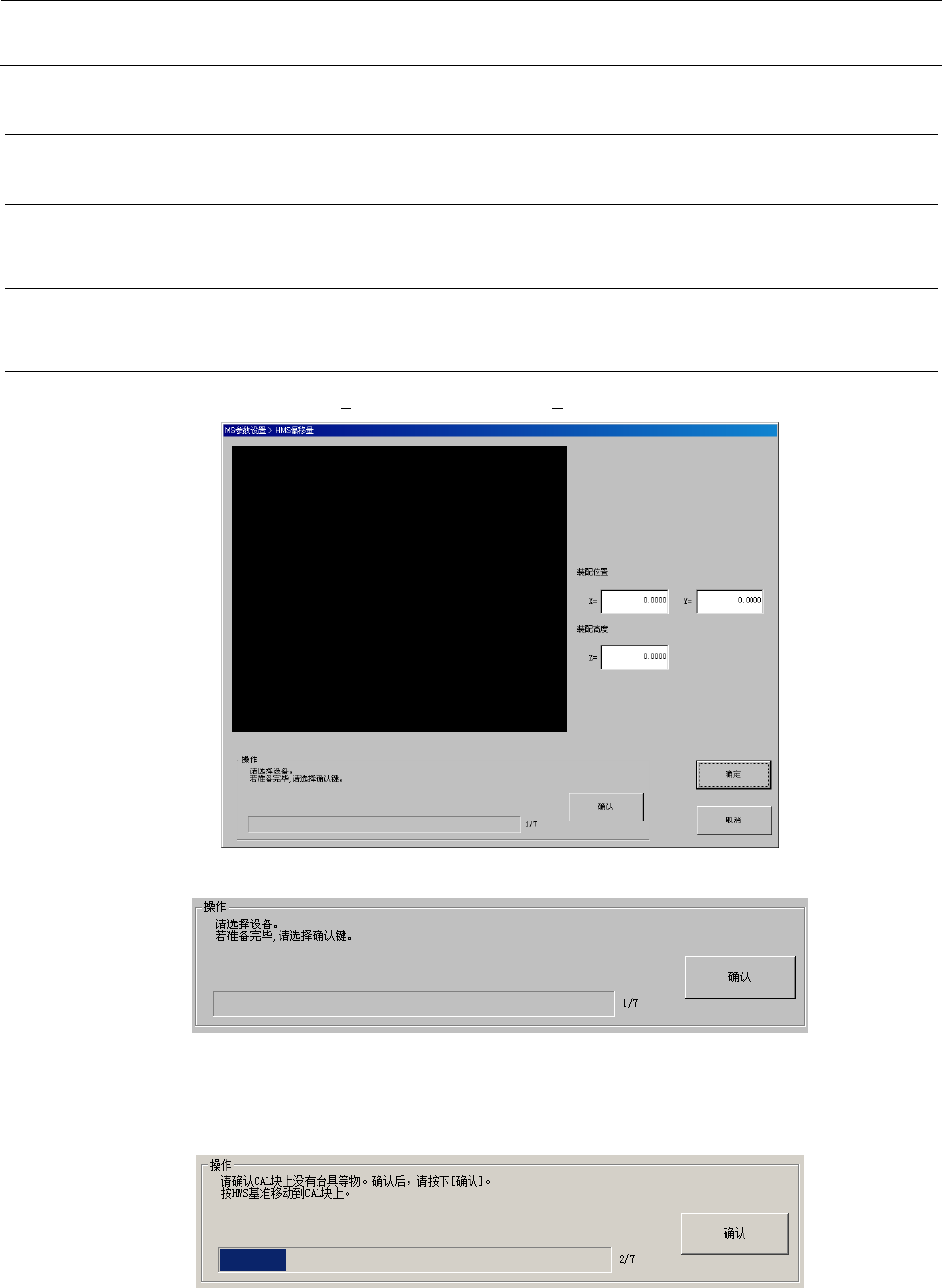

从菜单中选择“偏移量设置（O）”－“HMS偏移量（H）”，会显示以下对话框。
＜操作⑫1/6＞
按下“操作”框内的“确认”按钮。
按下后，为了确认校准台上没有夹具之类，进行Head退避。
＜操作⑫2/6＞
请确认校准台上没有夹具之类。
确认完毕后，按下“操作”框内的“确认”按钮。
Head单元以HMS基准移动到校准台上。
MS
参数
4-27

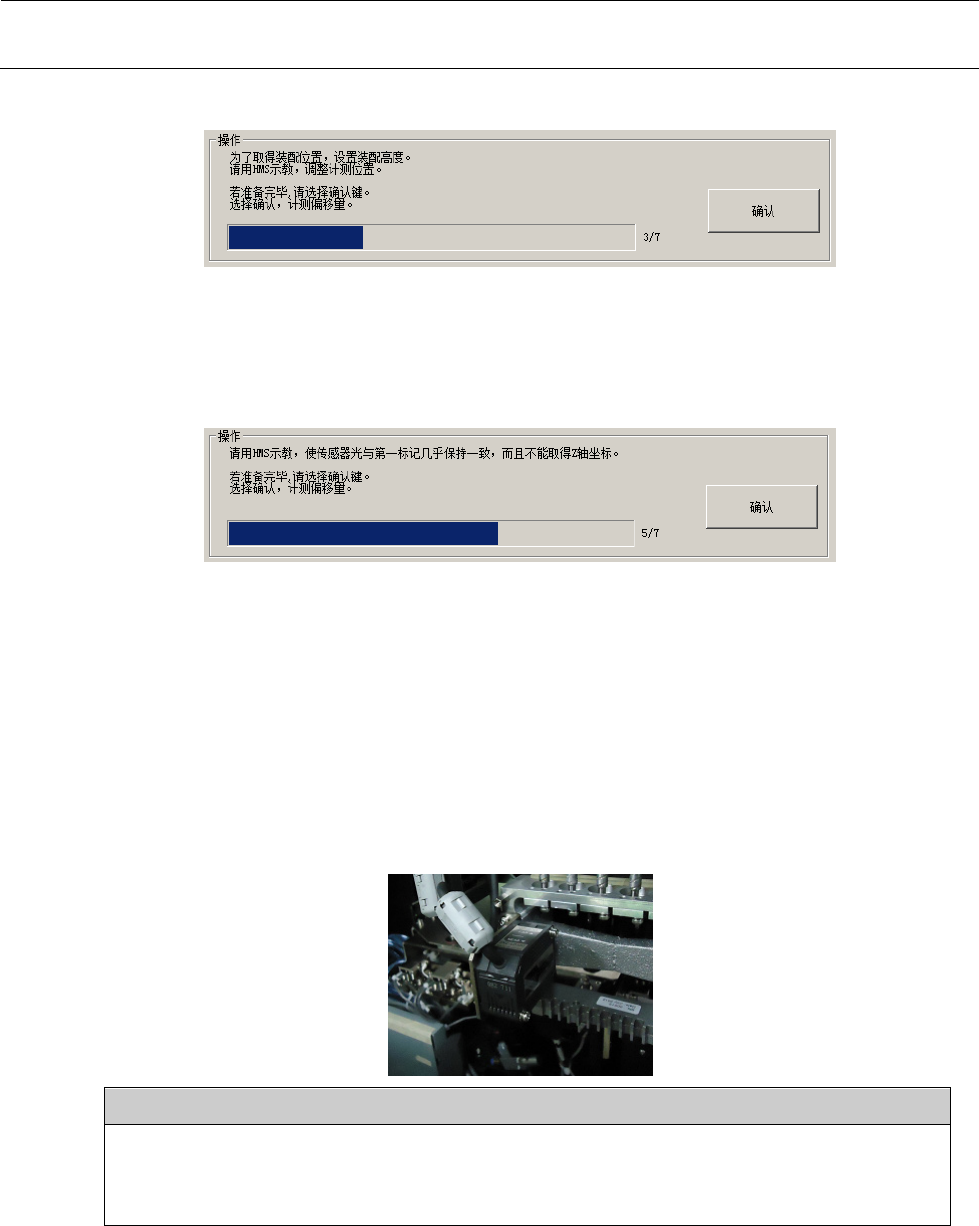

＜操作⑫3/6＞
故利用示教移动Head，使传感器光射到校准台的平坦部分。此时，请确认传感器被启动
（传感器头的LED双方均亮灯），按下“确认”按钮。
“确认”按钮被按下后，将通过传感器测量装配的虚拟高度。（虚拟高度）
＜操作⑫4/6＞
虚拟高度的计测结束后，请按“确认”按钮。
“确认”按钮被选择后，HMS向校准台第1标记位置移去。
当出现以下对话框时，请利用HMS示教逐步移动Head，使传感器光与校准台的第1标记相
一致。
此时，请确认传感器被断开（传感器感应头的LED双方均闪烁，示教画面的Z坐标值不被
显示），结束示教，按下“确认”按钮。
“确认”按钮被选择后，开始通过HMS传感器计测校准台第1标记的位置。
• 计测内容
① 根据利用HMS取得的高度之差，计测校准台第1标记的中心位置。
② 根据第①步中算出的第1标记的中心位置和已知的校准台第1标记的位置，算出装配位置
并进行更新。
