MS 参数 4- 32 4- 12 T 轴止转锁销偏移量 4- 12 - 1 功能 取得卡盘吸嘴的止转锁 销位置。 JM-20 为了防止吸嘴的意外旋转，有下图所示的 止转锁销，止转锁销的 销子 方向与 Z 滑动轴的位 置关系 取决于 Z 轴的装配状况，并不一样。 T 轴止转锁销偏移量，就 是要取得 Z 滑 动轴槽 位置是在θ轴的多少 角 度上。 ※ 更换吸嘴时会 进行是否有 送料 器的询问，一旦 选择了无送料器， 则直至发生错误之 前不…
MS
参数
4-31

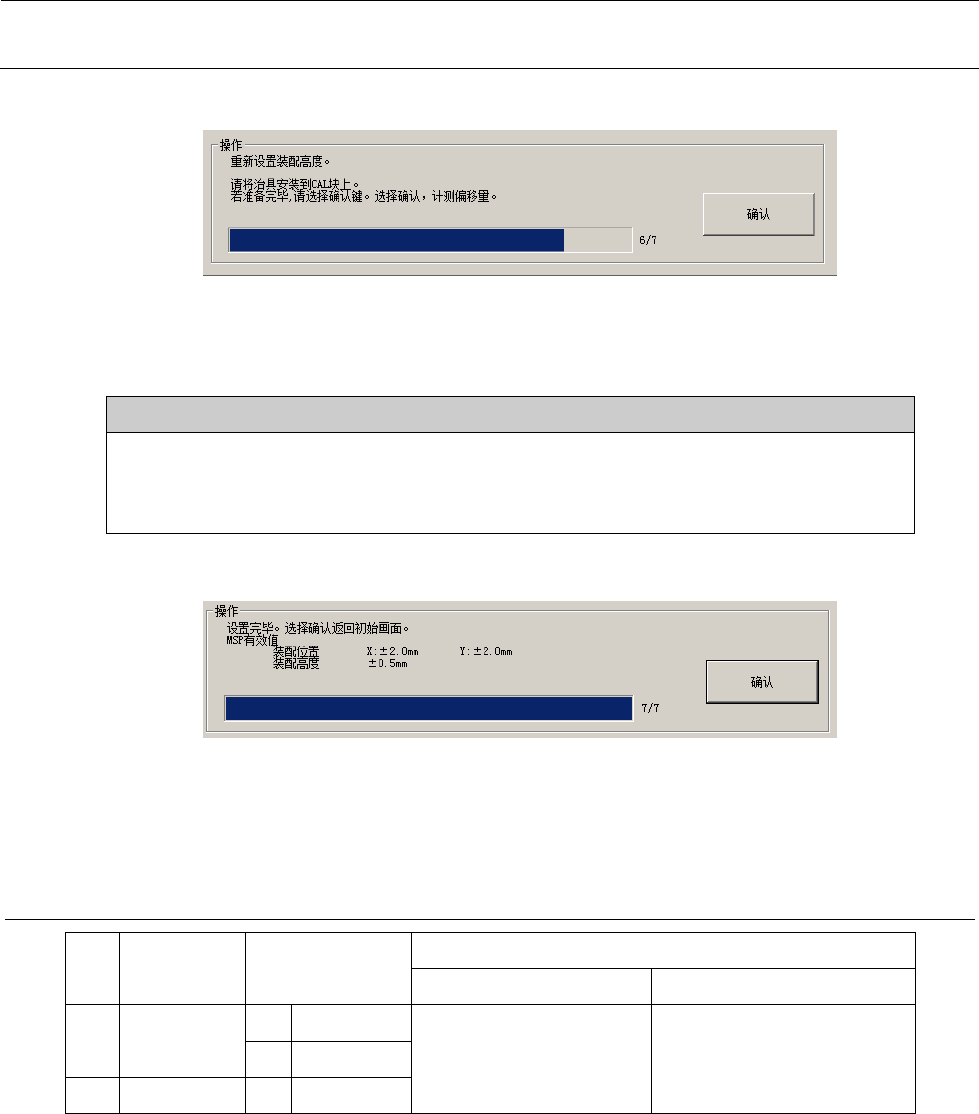

＜操作⑫4/5＞
请将HMS装配高度夹具装在校准块上，按下确认按钮。
选择确认按钮后将进行高度的测量。
• 计测内容
① 分别计测校准台上的9处高度。
② 在取得的9处高度中，去除最高2处、最低2处，将剩余的5
处之平均值作为装配高度，
并进行更新。
＜操作⑫5/5＞
所有的计测结束后，会显示以下的对话框。
按下“确认”后，返回初始设置画面。
4-11-4 MSP
容许值
No.
项目
MSP容许值
MSP值不良时
出现的问题
检测（更换）项目
1 装配位置
X ±2.0mm
吸取高度示教不良 装配位置精度
Y ±2.0mm
2 装配高度 Z ±0.5mm
MS
参数
4-32
4-12 T
轴止转锁销偏移量
4-12-1
功能

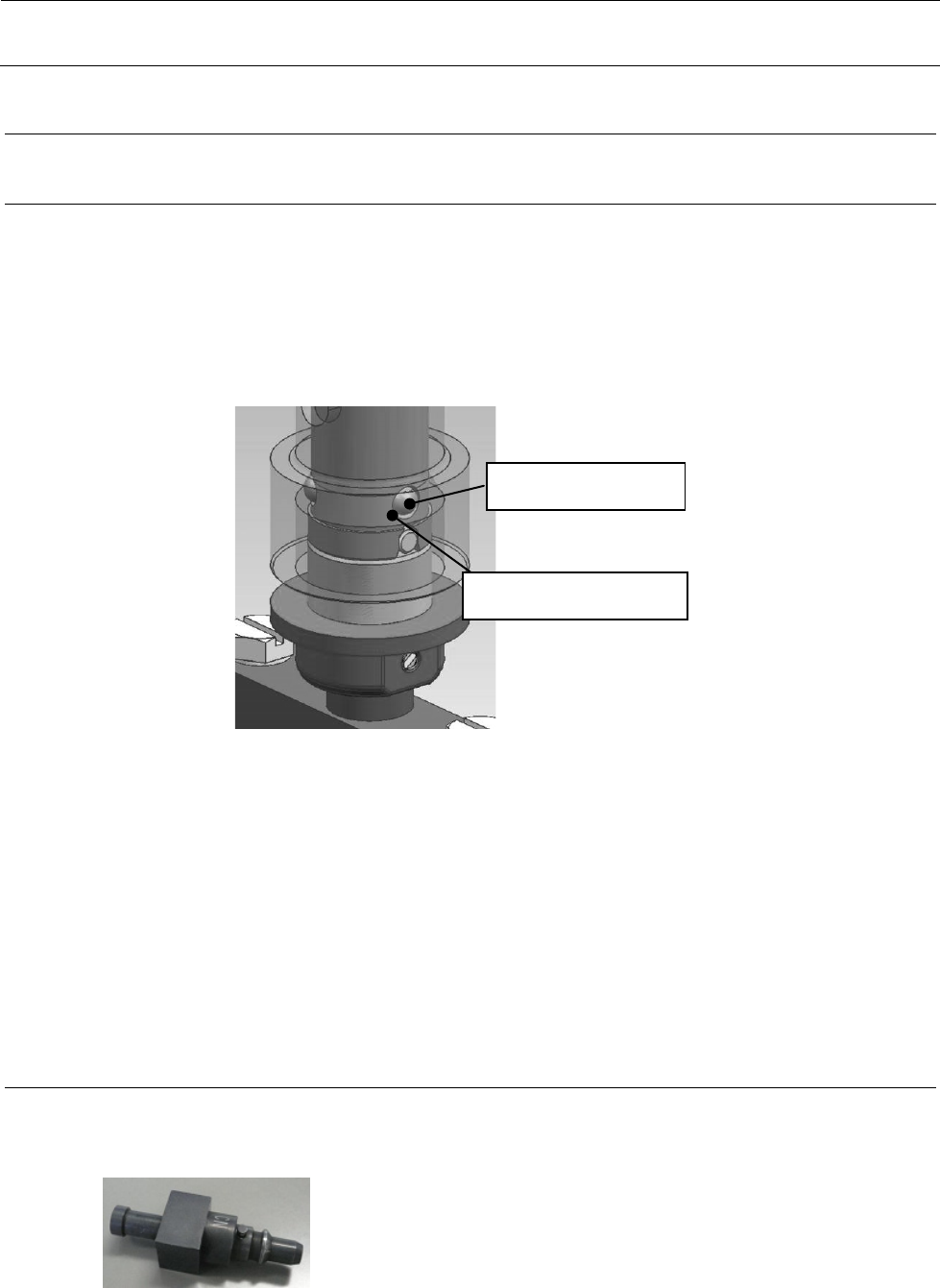

取得卡盘吸嘴的止转锁销位置。
JM-20为了防止吸嘴的意外旋转，有下图所示的止转锁销，止转锁销的销子方向与Z滑动轴的位
置关系取决于Z轴的装配状况，并不一样。
T轴止转锁销偏移量，就是要取得Z滑动轴槽位置是在θ轴的多少角度上。
※ 更换吸嘴时会进行是否有送料器的询问，一旦选择了无送料器，则直至发生错误之前不再
显示是否有送料器的询问。
※ L1～L2贴装头以L3贴装头的偏移量为基准，L5～L6贴装头以L4贴装头的偏移量为基准，分
别取得各贴装头的偏移量。如果作为基准的贴装头之偏移量尚未取得，则无法取得正确的
偏移量。请确认基准偏移量已经正确取得。
进行連续测定时，自动按L3贴装头→L2贴装头→L1贴装头→L4贴装头→L5贴装头→L6贴装
头的顺序进行取得。
4-12-2
使用夹具
本项目中使用以下夹具。
• 夹具吸嘴 卡盘吸嘴用（40137943）
Z滑动轴一侧有槽
卡盘吸嘴一侧有销子
MS
参数
4-33
4-12-3
操作
从菜单中选择“偏移量设置（O）”－“T轴转动停止偏移量（N）”，会显示以下对话框。
＜操作⑫1/2＞
请选择进行测定的贴装头。
如果被测贴装头上装有吸嘴，请卸下吸嘴。
按下确认按钮，将进行被测贴装头的θ轴原点复归。
请按照指示把标准吸嘴装到被测贴装头上。
按下“确定”按钮，将在测量激光测定高度后，根据测量结果利用激光进行角度偏移量
的测量。
